水泵配用電機的功率是水泵的重要參數,其計算方法也比較成熟。

常規方法

經典的電機功率N(KW)計算方法一般是這樣

N=KP=KPe/n=KpgQH/1000n(Kw

式中各符號意義如下:

P:泵的軸功率(KW),也叫輸入功率,即電動機傳到泵軸上的功率;

Pe:泵的有效功率(KW)。也叫輸出功率,即單位時間輸出介質從泵中獲得的有效能量;

p:泵輸送介質的密度(Kg/m3)一般水的密度為1000Kg/m3(比重為1)

Q:泵的流量(m3/s)。當流量單位為m3h時,應注意換算成m3/s;

H:泵的揚程;g:重力加速度(m/s2),為98m/2

K:電動機的安全系數,一般取11-13;

n:泵的效率。

即:流量x揚程×981×介質比重÷3600+泵效率

二.簡化法(圖表法)

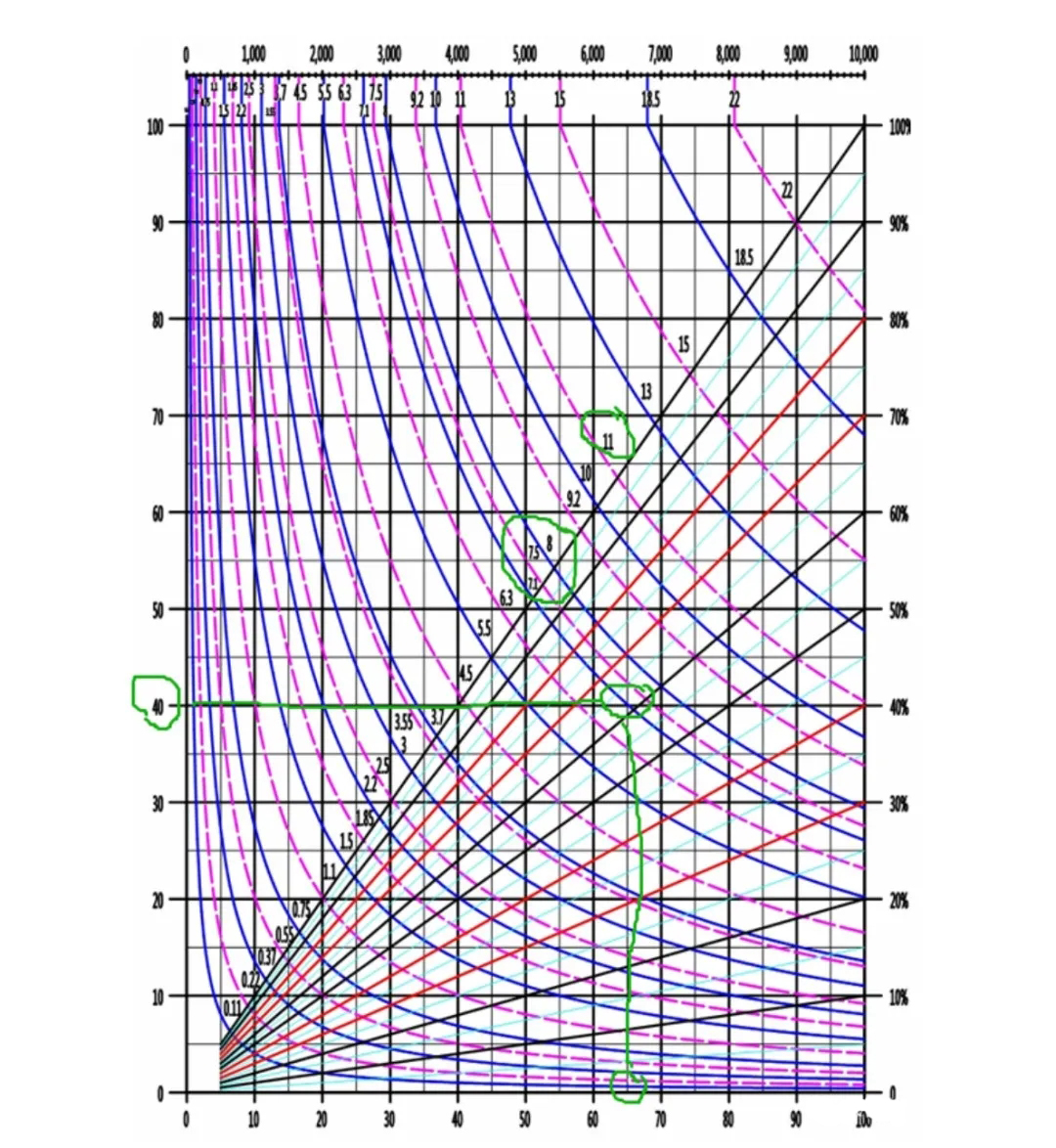

作者在工作中經常需要估算電機功率,發現雖然電機功率的算法簡單,但是算式中數字其實比較長,實際計算時需要輸入的數據有5-6個,摁計算器的時候有時候會有摁錯的情況發生。所以作者往往先照著式子算一遍結果,再多摁一遍作為復核。針對這種情況,作者考慮了另外一種思路,寫出來供大家參考一下。因?yàn)樽髡咧饕婕暗捻?xiàng)目是清水泵,液體比重比較固定,所以將清水流量和揚程做成了一張A4大小曲線表(其他液體按比例換算就可以了)橫坐標是流量,縱坐標是揚程(因?yàn)橛?jì)算的是流量×揚程,所以調換過來橫軸表示揚程和豎軸表示流量也是可以的),本圖表采用的是對數坐標。

【算例】流量50m3h,揚程40米,泵效率0.78,估算電機功率可以這樣使用這個圖表。

1.流量是50m3/h,效率0.78,在橫軸上找出50÷0.78=65這個點;

2.在縱軸上找出40這個點

3.找到(6540)的交點,發現這個交點在“75這條線的下方這表明這個工況點的軸功率略小于7.5kW;

4.于是按這個工況點計算配用11kw的電機是可靠的。這樣就通過圖表的方式來估算電機功率犧牲了一定的計算精確性,但好在估算速度比較快,可以不借助電子計算工具快速規劃方案,可以作為電算化工具的一種補充。
