結構與特點

FPZ耐腐蝕自吸離心泵,釆用聚偏二氟乙烯(DF)、增強聚丙烯(RP)一次注塑成型。機械強度高,耐腐蝕性能強,結構上有獨員一格的科學性,泵腔內設有吸液室、儲液室、回液止回室、氣液分離室、回流孔。只需在第一次開機前濯注引液,以后不必重復灌注,吸入管安裝液下閥,工作時機械密封不需旯加冷卻水冷卻,操作簡便、安全無泄漏,是取代液下泵的最佳產品,適用于-40℃~+120℃(PDF)和-40℃-80℃(RPP)的各種腐蝕性介質的輸送。

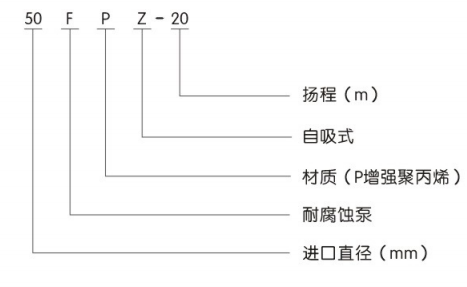

型號意義：

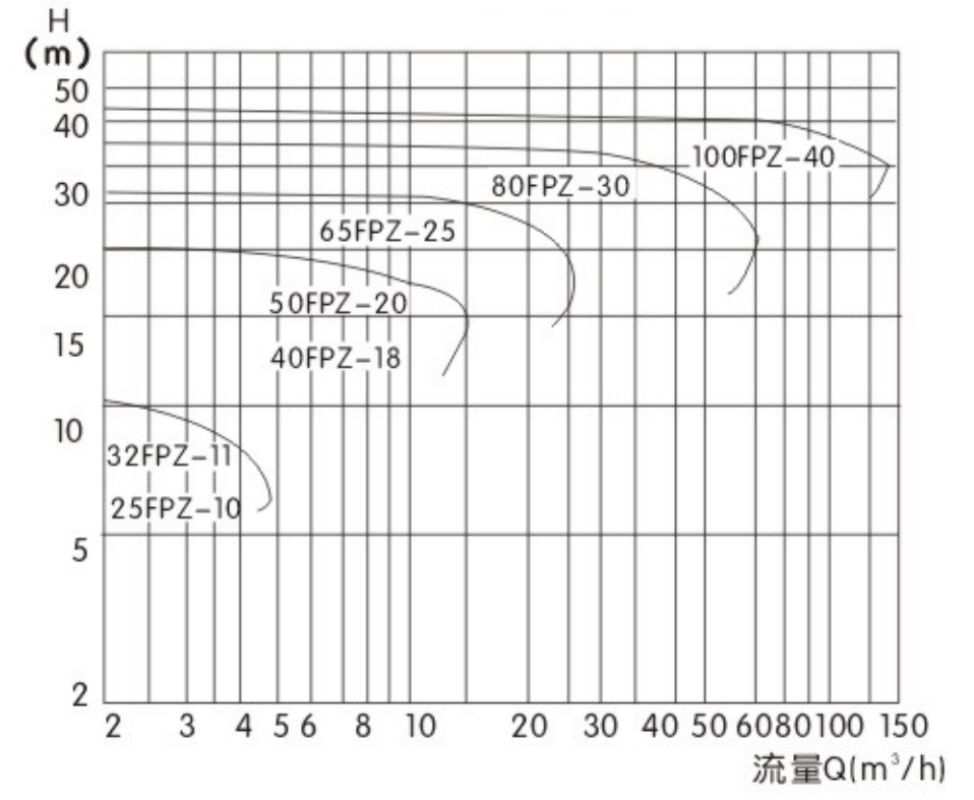

PFZ塑料自吸泵性能曲線圖：

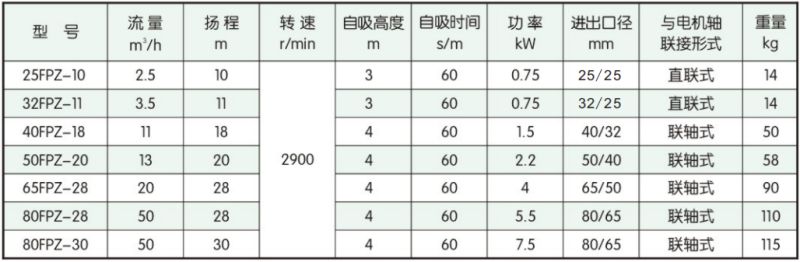

規格及技術參數：

●安裝使用注意事項

1、泵在安裝使用前(由于長途運輸)必須仔細檢查各部緊固件是否松動,若有松動應重新緊固,檢查泵軸與電機軸的同心度,如有偏離必須校正。

2、安裝管道不可直接支撐在泵的進岀□法蘭上,必須另設支撐點,以防變形損壞。進口管路要盡量減少管路水力損失,90°彎頭不得超過兩個,吸入管不得漏氣,否則會影響抽真空吐液時間或?qū)绗F(xiàn)不吐液及流量、揚程不足。

3、第一次使用開機前打開液蓋,將引液注滿泵體,并將注液蓋擰緊,不得漏氣,嚴禁脫液空轉及反轉。

4、有支架軸承箱的泵,使用前必須加注冷卻機油至視鏡面的-半,否則要燒壞軸承,并要定期更換機油。

5、輸送液不能有泥沙或較長軟纖維,以防堵塞損壞葉輪及機械密封。

6、泵的出口應裝閥門,先關閥再停機,先開機再開閥。

●保養及維修

1、使用一段時間后,發現機械密封端面泄漏,是端面磨損所致,應調整動環,放松不銹鋼半圓的兩顆螺釘,適當向前推進,用手旋轉泵軸以輕松無阻力為佳,過松會產生泄漏,過緊易磨損影響機械密封的壽命。

2、每夭連續開機8~10個小時最佳。24小時連續運轉的應有備件,定期更換維修,更換期一般為二至三個月,到期都應拆下來檢修。不影晌生產,非連續運轉生產的可隨時檢修。

3、輸送介質比重大于12時應另配電機,否則將影晌揚程或?qū)е码姍C(jī)燒壞

4、拆卸順序?yàn)?卸下電機、支架、底板螺釘、卸下杋械密封罩,冷卻水咀、松開動環卡環螺栓,靜環壓板螺栓、前后泵蓋螺栓,將葉輪軸拉杄緊定螺釘擰松,擰岀3~5mm,用鐵錘敲打拉杄,將葉輪打松后,卸下拉杄、葉輪和機械密封,在卸機械密封件時應手工操作,不可用金屬工具敲打,嚴防損壞。

5、檢修:清除泵殼、前后泵蓋、葉輪、機械密封組件內的污物,并沖刷干凈,無損壞的可繼續使用,檢查機械密封兩端面有無損壞,動環端面磨損或劃傷較少的可用細金相砂放在平板上進行磨平,可繼續使用。

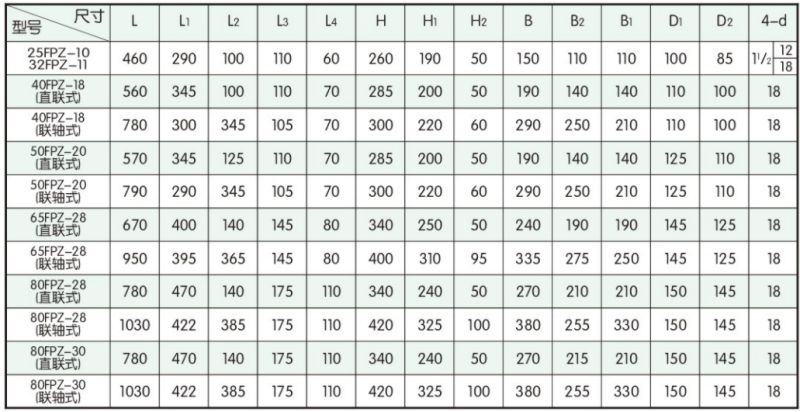

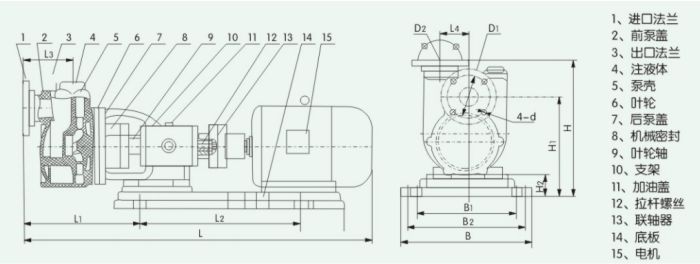

安裝尺寸示意圖
