水泵法蘭密封面的類型和壓力等級

日期:2019/10/30 9:51:04

水泵連接形式主要有螺紋和法蘭2種,其中最常用的是法蘭連接。不過法蘭的種類和標準很多,在這里上海浙甌泵閥制造有限公司的工程師對法蘭進行了總結。法蘭密封面據工況、介質、壓力、規格、溫度等情況的不同所以選用的類型也不盡相同。下面我們來一起認識這些法蘭密封面的類型!

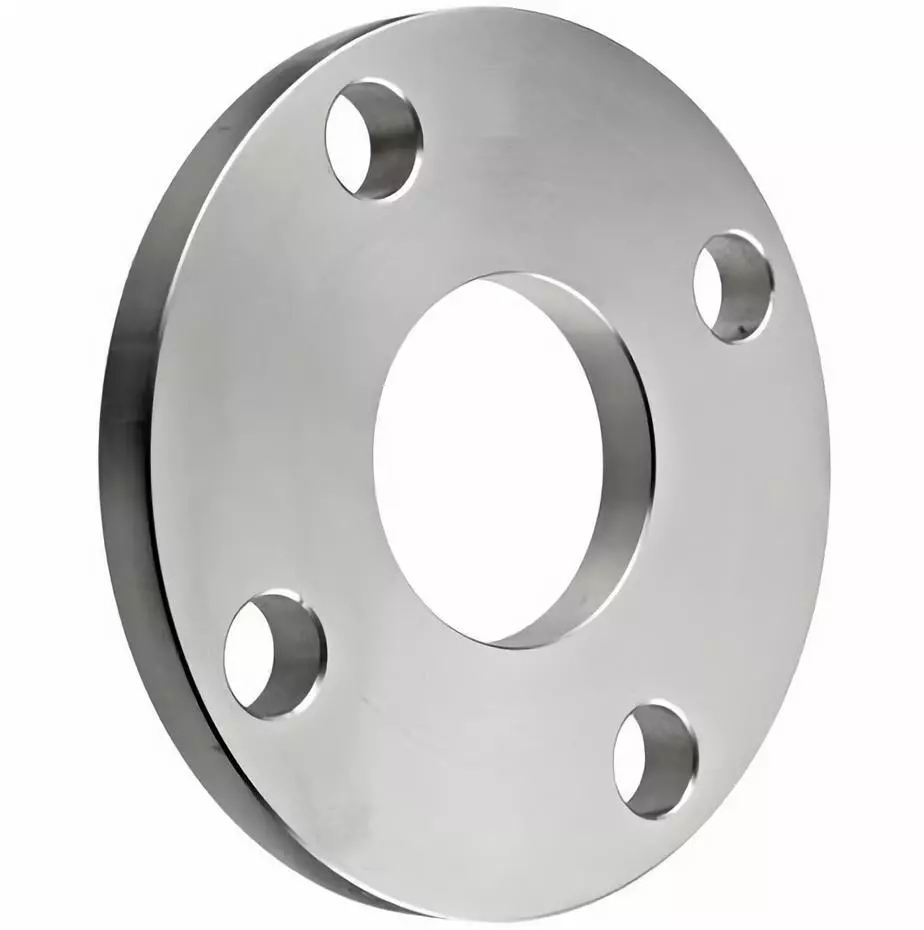

FF-全平密封面

Flat Face Full Face類型密封面表面為全平,適用于壓力不高、介質無毒的場合。


RF-突面密封面

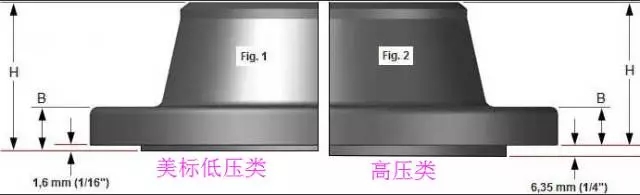

Raised Face類型密封面應用在幾種類型當中最為廣泛,最為常用的一種,國際標準與歐洲體系和國內的標準均為固定高度,但美標法蘭中應注意高壓力的高度會增高密封面的高度,墊片的使用也有多種類型。

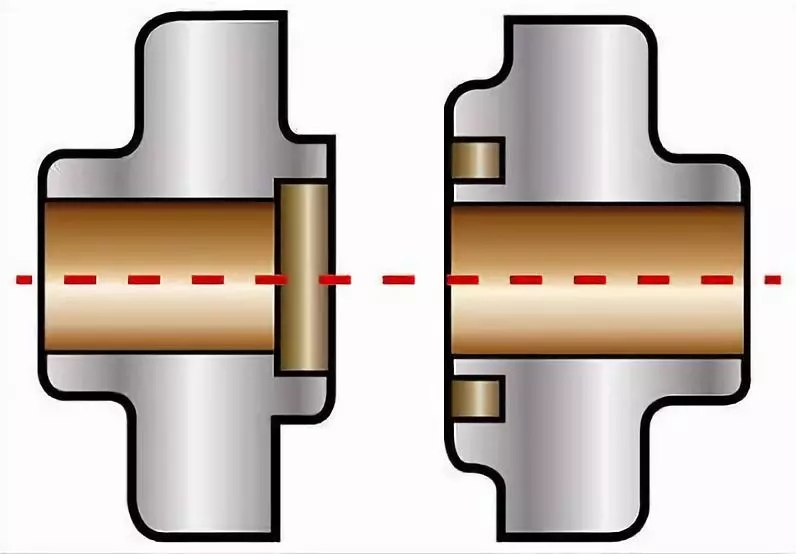

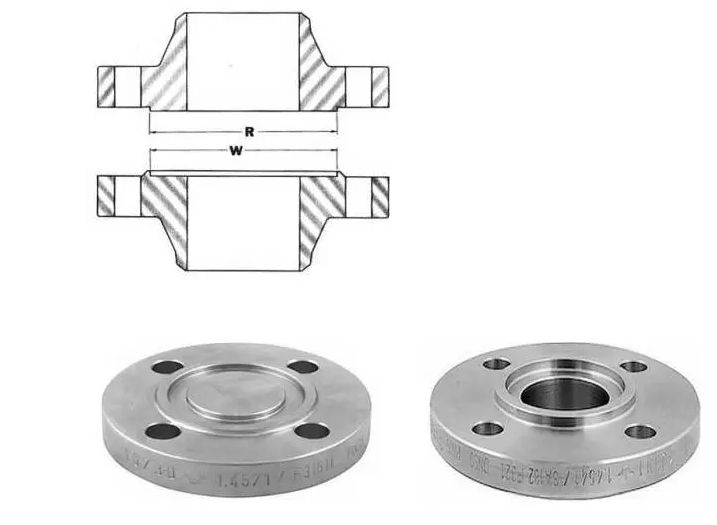

M/FM-凸凹密封面

Male Face與Female Face這兩種密封面類型是一對,一雌一雄,必須配套使用,按裝時便于對中,還能防止墊片被擠出。適用于壓力較高的場合。

凹凸面密封面適用的密封墊片有:各種非金屬平墊、包覆墊;金屬包墊;基本型或帶內環型纏繞摯片等。

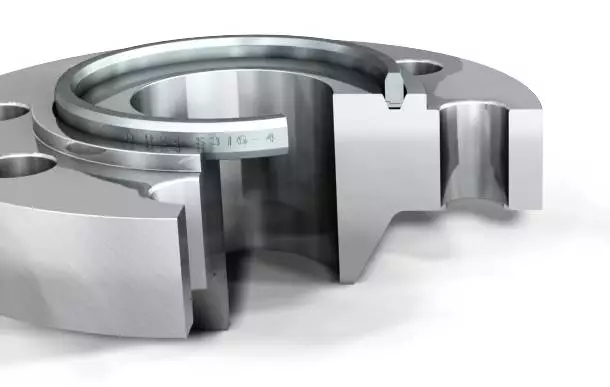

RTJ(RJ)-環連接密封面

Ring Joint Face環連接面密封的法蘭,也屬于窄面法蘭,并在法蘭的突面上開出一環狀梯形槽作為法蘭密封面,和榫槽面法蘭一樣,這種法蘭在安裝和拆卸時必須在軸向?qū)⒎ㄌm分開,因此,在管線設計時要考慮到將法蘭在軸向分開的可能。

這種密封面專用來與金屬材料加工成形狀為八角形或橢圓形的實體金屬墊片配合,實現密封連接。由于金屬環墊可以依據各種金屬的固有特性,因而這種密封面的密封性能好,對安裝要求也不太嚴格,適合于高溫、高壓工況,但密封面的加工精度較高。


壓力等級介紹

依據ASME B16.5, 鋼法蘭有7個壓力等級:Class150 - 300 - 400 - 600 - 900 - 1500 - 2500

法蘭的壓力等級很明確,Class300的法蘭能承受比Class150更大的壓力,因?yàn)镃lass300的法蘭需要由更多的材料來制造,從而可以抵擋更大的壓力。但是,法蘭的受壓能力受多種因素的影響。法蘭的壓力等級用磅來表示,一個壓力等級有不同的表示方法。比如:150Lb 、 150Lbs、150# 和Class150 的意思是一樣的。
