很多客戶對于離心泵的內部結構具體長什么樣不清楚，了解離心泵的內部結構可以有助于我們更好的了解各種泵的特點，在這里上海浙甌泵閥制造有限公司的工程師對其中一些離心泵的剖面圖進行了總結。

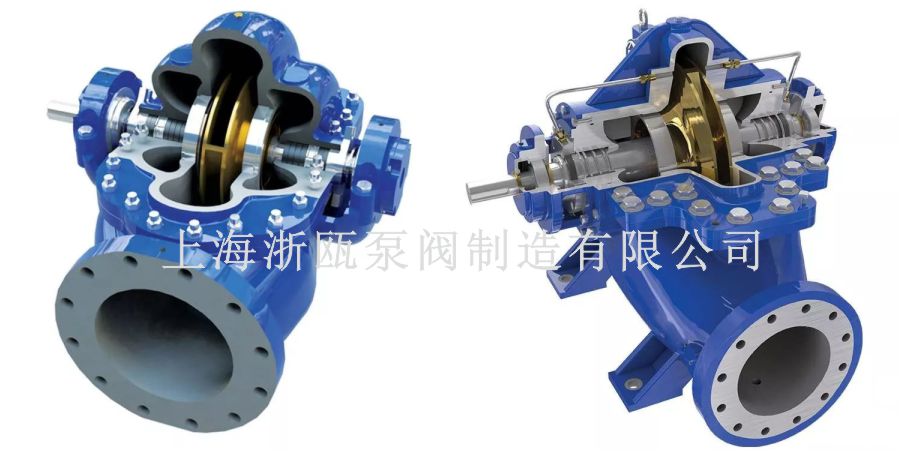

1.單級雙吸中開離心泵

1、密封系統：可供選用的機械密封、填料密封其冷卻潤滑均采用內循環；

2、流量大、效率高：雙吸葉輪，具有流量大、效率高等特點；

3、可更換的軸套：軸套作為易損件，起到保護軸，提高泵的使用壽命；

4、密封環：密封環作為易損件，起到提高泵的效率、延長泵的使用壽命的特點。

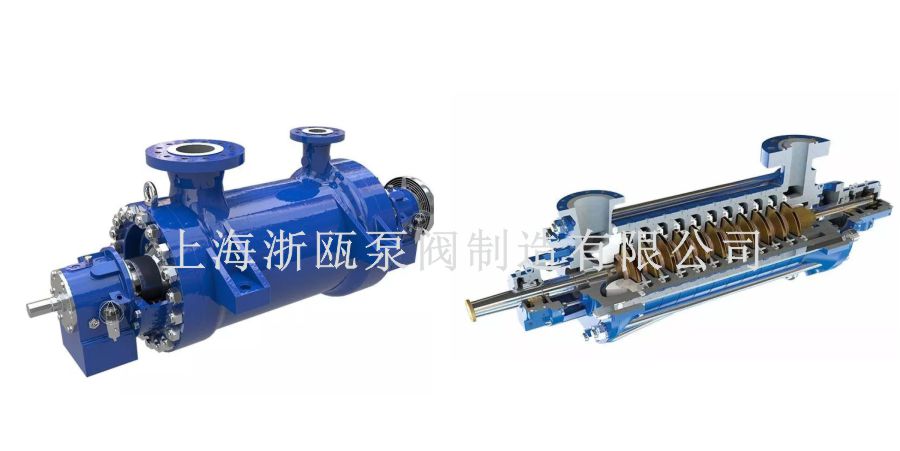

2.D型臥式多級離心泵

D型泵為臥式安裝。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向?yàn)樗健Ｋ蠨型泵的吐出口方向垂直向上。軸向力由平衡盤來平衡。軸封一般采用填料密封，根據用戶需要也可采用機械密封。除D85-67，D155-67型泵采用滑動軸承、稀油潤滑外，其余采用滾動軸承、油脂潤滑。

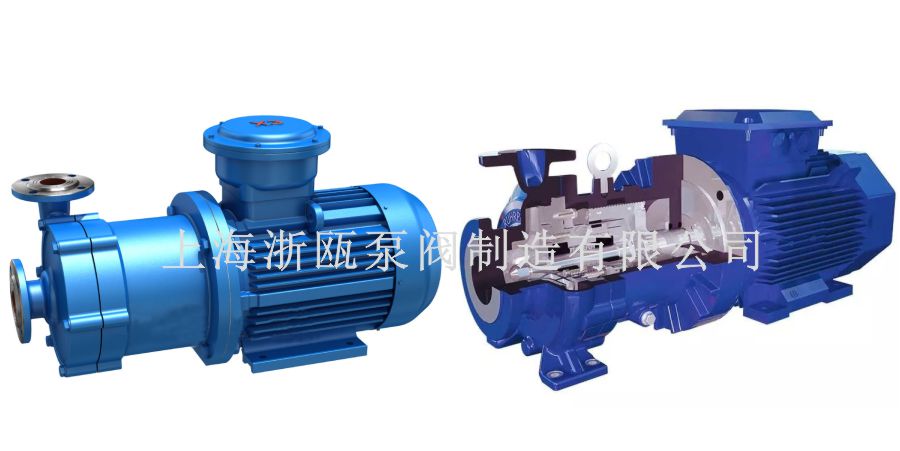

3.CQ不銹鋼磁力泵

將n對磁體(n為偶數)按規律排列組裝在磁力傳動器的內、外磁轉子上，使磁體部分相互組成完整藕合的磁力系統。當內、外兩磁極處于異極相對，即兩個磁極間的位移角Φ=0，此時磁系統的磁能最低；當磁極轉動到同極相對，即兩個磁極間的位移角Φ=2π/n，此時磁系統的磁能最大。去掉外力后，由于磁系統的磁極相互排斥，磁力將使磁體恢復到磁能最低的狀態。于是磁體產生運動，帶動磁轉子旋轉。

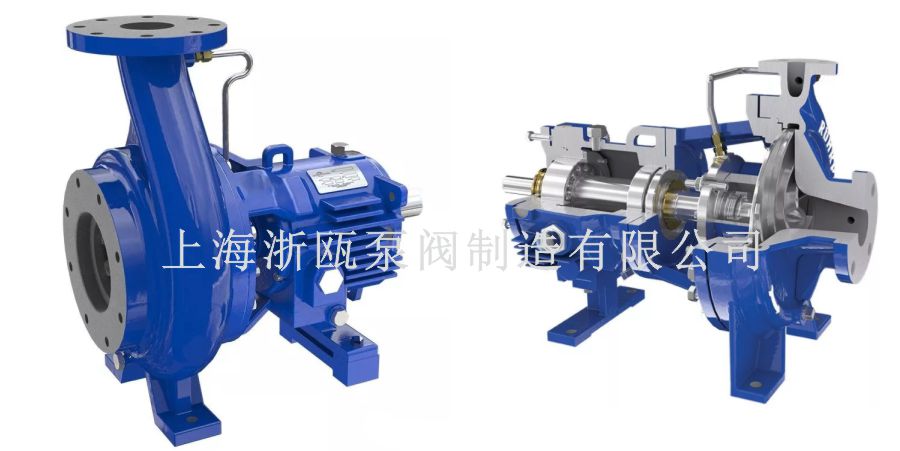

4.ZA石油化工流程泵

性能范圍廣，形式多樣，軸封采用單端面或雙端面機械密封，配有冷卻、沖洗或密封液系統，不銹鋼材質有304，304L, 316, 316L，CD-4Mcu, 904，904L，哈氏合金等,溫度-50~+200℃，流量3-2600m3/h揚程3-260m轉速1450-2900r/min

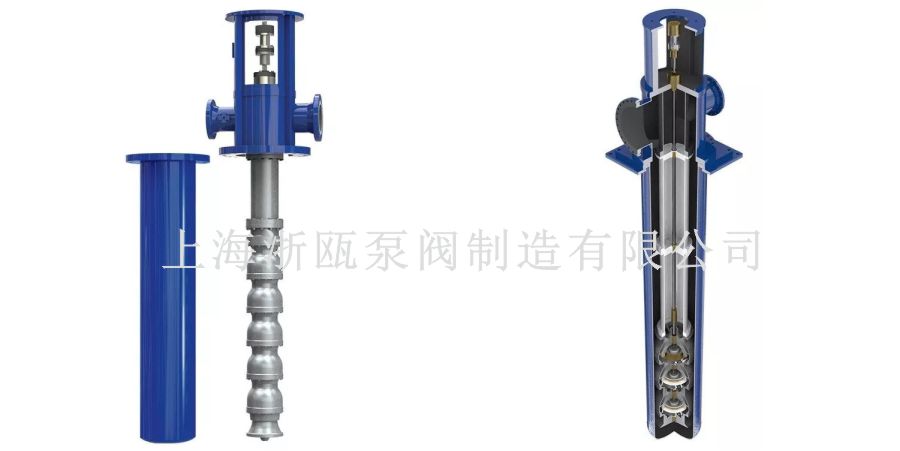

5.管中泵

管中泵供水設備是在普通型無負壓供水設備的基礎上推出的新型供水設備。除具有普通型無負壓供水設備的所有功能特征外，本產品更顯示出了“環保衛生，低噪音，不擾民”的設計理念。

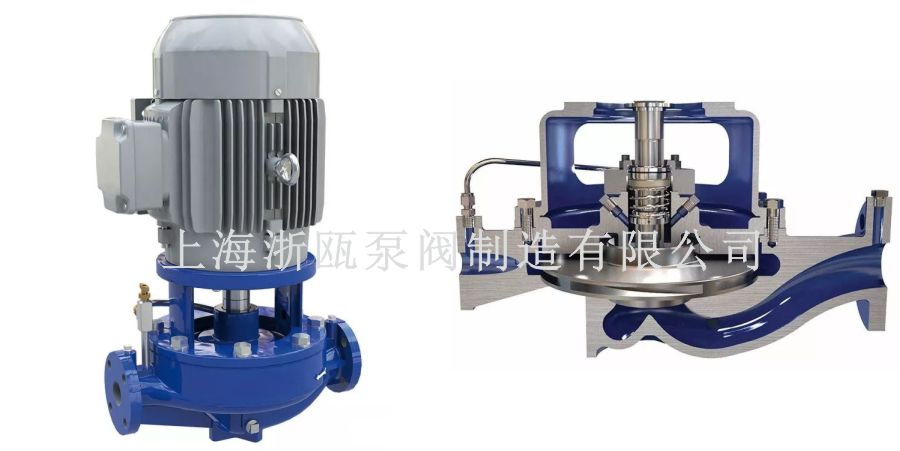

6.IHG化工管道泵

IHG系列不銹鋼管道離心泵是吸收國際同類先進技術，研制開發的最新一代立式離心泵，能滿足用戶各種狹小場合的使用，完美的設計，安裝使用方便，泵軸絕對同心度及葉輪極好的動靜平衡，保證了運行時無動靜、低噪音。采用碳化硅，氟橡硬質合金機械密封，泵體過流部分壁厚加厚能保證靜壓高的循環系統正常使用，按國際標準ISO2858設計制造，性能完全符合國家JB/T53058-93標準。

7.柱塞泵

結構組成主要有偏心輪、柱塞、彈簧、缸體、兩個單向閥。柱塞與缸體孔之間形成密閉容積。偏心輪旋轉一轉，柱塞上下往復運動一次，向下運動吸油，向上運動排油。泵每轉一轉排出的油液體積稱為排量，排量只與泵的結構參數有關。
