排污泵的種類很多，很多采購員對各種排污泵的結構特點不夠了解。在這里上海浙甌泵閥制造有限公司的工程師對幾種主要的排污泵進行結構分析。

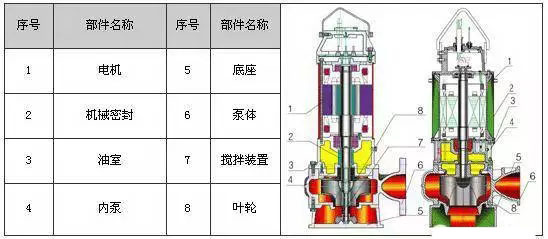

1.AS撕裂式排污泵

AS潛水式排污泵主要部件由葉輪、泵體、底座、潛水電機組成。水泵軸和電機軸是同一根軸，由于水泵位于整個排污泵最下端，它能最大限度抽吸地面積余污水。

AS潛水式排污泵具有帶撕裂的結構，能夠?qū)⒗w維等物質撕裂、切斷，然后順利排放，因此，本型泵特別適合于輸送含有長纖維的污水。

產品特點：

電纜耐用、防水：耐污重型橡套軟電纜，樹脂灌注，壓緊固定，絕無拉松，長久可靠。

雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。

多道檢測，多道保護：配控制柜、油水探頭、浮子開關、均能實時檢測，并能實現報警、停機、保留故障信號等功能，使?jié)撍姍C(jī)安全可靠。

維修方便：可采用雙導軌的耦合裝置，使泵起降時無需水下操作，維護便捷，省時省工；專用電控柜實現自動報警、停機、保留故障信號的功能，可大幅度提高維修效率。

全工況運行：采用特殊水力設計泵在全工況下運行不過載。

工作條件：

流量范圍：6～180m3/h

揚程范圍：3～17m

轉速n：1450～2900r/min

環境溫度T：≤+40℃

介質溫度：－15℃～+60℃

介質密度：≤1.3X103kg/m3

介質PH值范圍:5～9

系統最高工作壓力：≤0.6Mpa

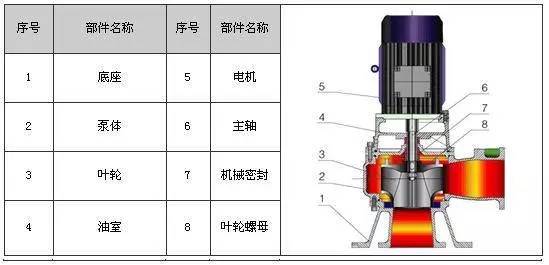

2.WL型立式排污泵

WL型立式排污泵主要由軸、軸承架、泵蓋、葉輪、泵座、電機支架、電機等部件組成。泵為立式單級單吸渦殼泵，葉輪采用雙流道結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。

產品特點：

安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承

布置有效地平衡了泵的徑向力及軸向力，從而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。

過流能力強：順暢的大流道，特殊的葉輪防堵設計，確保泵運行高效且無堵塞。

雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。

工作條件：

流量：2～1500m3/h

揚程范圍：3～45m

額定轉速n：970～2900r/min

介質溫度：－15℃～+60℃

介質密度：≤1.3×103kg/m3

介質PH值：5～9

系統最高工作壓力：≤0.6Mpa

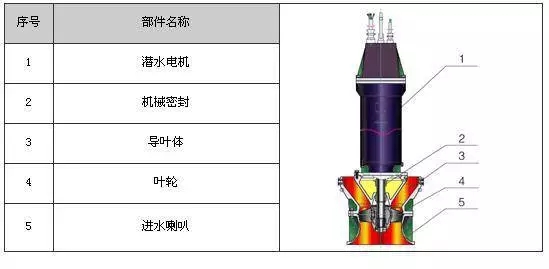

3.軸流式潛水泵

軸流式潛水泵、混流式潛水泵主要由泵體、葉輪、潛水電機等組成。電機與泵頭共軸并構成一個整體，電機與泵使用機械密封隔開，電纜進線處用進線密封封好，使整個電機處于良好的密封狀態，整機潛沒在水中運行

整機內部有泄漏及溫升保護裝置，運行安全可靠。葉片可調，流量、揚程變化范圍大。

產品執行JB/T10179-2000《混流式、軸流式潛水泵》標準。

廣泛適用于農田水力設施、城市防洪及供水、輕度污水排放及調水工程。特別適用于流量揚程變化范圍大的場合。

產品特點：

多道檢測，多道保護：油水探頭，浮子開關，均能實時檢測，并能實現報警、停機、保留故障信號等功能，使?jié)撍姍C(jī)安全可靠。

抗扭裝置：機組啟動瞬間電機起動力矩的反作用力矩常會使機組整體反向旋轉，具有東方特色的抗扭裝置能輕松化解此問題。

電纜耐用防水：用耐油重型橡套電纜，出線處采用特殊密封結構，防止?jié)B漏，保證長久可靠，電機腔內無凝露。

安全可靠：兩套或多套獨立的機械密封，特殊的摩擦副材質上下串聯安置，提供多重保護，使用壽命長且實用可靠。

安裝方便、投資?。弘姍C(jī)、泵合二為一，無需現場進行耗工耗時復雜的軸線對中安裝工序，安裝十分方便；由于泵潛入水中運行，可大大簡化泵站的建筑結構工程，減少安裝面積，可節約泵站的工程總造價30～40%。

工作條件：

流量：670～28000m3/h

揚程：1.0～20m

介質溫度≤+50℃

環境溫度≤+40℃

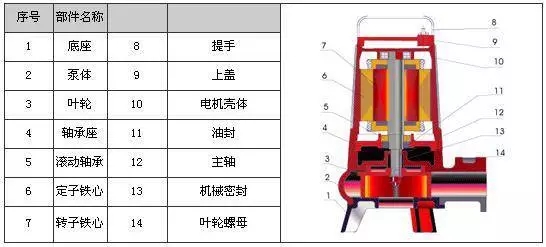

4.QW潛水式排污泵

WQ潛水式排污泵主要部件由葉輪、泵體、底座潛水電機組成。水泵和電機是同一根軸，由于水泵位于整個排污泵最下端，它能最大限度抽吸地面積余污水。

葉輪為雙流道設計，大大的提高了污物的過流能力，能有效的通過直徑為泵口徑50%的固體顆粒。

產品特點：

電纜耐用、防水：耐污重型橡套軟電纜，樹脂灌注，壓緊固定，絕無拉松，長久可靠。

雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。

多道檢測，多道保護：油水探頭，浮子開關，均能實時檢測，并能實現報警、停機、保留故障信號等功能，使?jié)撍姍C(jī)安全可靠。

過流能力強：雙流道設計，確保泵運行效率高且無堵塞。

維修方便：采用雙導軌的耦合裝置，使泵起降時無需水下操作，維護便捷，省時省工。

工作條件：

流量范圍：2～1500m3/h

揚程范圍：3～45m

轉速n：970～2900r/min

環境溫度T：≤+40℃

介質溫度：－15℃～+60℃

介質密度：≤1.3X103kg/m3

介質PH值范圍：5～9

系統最高工作壓力：≤0.6Mpa

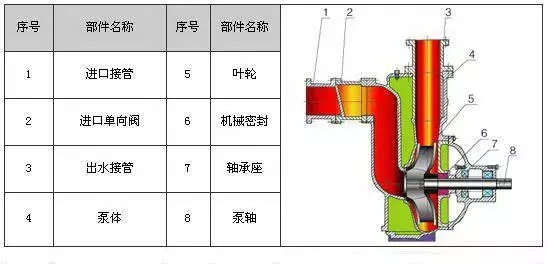

5.ZW自吸無堵塞排污泵

ZW系列自吸式無堵塞排污泵具有結構簡單、自吸性能好、排污能力強、高效節能、使用維修方便等特點。

產品特點：

過流能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞；

高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%；

自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間比普通自吸泵短。

工作條件：

流量：5～300m3/h

揚程：12～80m

環境溫度≤50℃

介質溫度≤80℃

介質密度≤1.24×103kg/m3

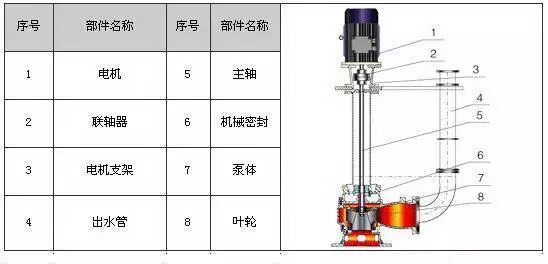

6.yw型液下排污泵

YW型泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m，并采用獨特的單葉片或雙葉片葉輪結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。

產品特點：

可變的液位安裝深度：機組為立式液下式結構，可根據用戶的要求采用不同的液下安裝深度，使用極為方便。

單管或雙管安裝：本型泵根據用戶要求選擇不同的安裝方式;可選擇單管或雙管安裝。

降低維修成本：采用最新材料制作而成的機械密封，及優質的軸承，大大提高了密封的安全性和機組的可靠性。

過流能力強：特殊的葉輪防堵設計，確保了運行高效且無堵塞。

工作條件：

流量：2～850m3/h

揚程范圍：3～45m

額定轉速n：1450～2900r/min

介質溫度：－15℃～+60℃

介質密度：≤1.3×103kg/m3

介質PH值：5～9

系統最高工作壓力：≤0.6Mpa
