化工泵在配電機的時候經常選用YX3,YE32種型號。在這里上海浙甌泵閥制造有限公司的工程師對主要電機進行詳細的介紹。

電機的發展

1996年 定型 Y2系列電機

2003年 定型 Y3系列電機

2002年，為了取代Y2電機，設計以冷軋硅鋼帶替熱軋硅鋼的Y3系列電動機。該系列電機采用冷軋硅鋼，全系列基本滿足GB18163能效限值標準。

2005年 高效電機---YX3系列電機

從能源形勢、節能減排及世界電機行業發展出發，中小型電機行業開始研制滿足GB18163中節能評價值即中國2級標準的高效電機。從導磁材料選擇、沖片研究、通風改善等方面改進。效率平均提高2.76%。長期連續負荷可以節約大量電費。

2010年 超高效電機---YE3電機

針對美國2011年將在全球率先強制推行超高效率標準電機，國內上海電機研究所牽頭，研制超高效電機系列產品開發。該電機損耗值比高效電機降低20%。對于年運行時間超過8000小時的電機，負荷率超過60%，電費以0.7元/度計算，1.5年左右可收回標準電機額外增加的成本。

Y、Y2 和 Y3 系列三相異步電動機分別是三次設計的電動機，歷史最為悠久的仍為Y 系列三相異步電動機，由于工藝成熟，性能穩定，現階段 Y 系列三相異步電動機也是應用最為廣泛的機械設備用三相異步電動機。

Y2 系列電動機較 Y 系列電動機的效率高、起動轉矩大、提高了外殼的防護等級（Y2電機的為 IP54）、提高了絕緣等級（Y2 電機為 F 級絕緣、按 B 級考核）、降低了噪聲（負載噪聲考核），電動機外型新穎美觀，結構更加合理。

Y2 系列電動機的功率等級及安裝尺寸與 Y 系列電動機相同，完全符合 IEC 標準，但 Y2 電機的用銅用鐵量都低于 Y系列電機。

Y3 系列電動機的特點是首次采用了冷軋硅鋼片，且 Y3 電機用銅用鐵量都略低于 Y2 系列（Y2 系列低于 Y 系列），三圓是一樣的，槽形不同，鐵芯長大多不同；在機座外形方面做了改進，散熱筋的數量加多加高，對鑄件質量也有一定要求；

相比較 Y 系列和Y2 系列電機機座號范圍進行了擴大（小的有 63、71；大的有 400、450－稱之為低壓大功率系列，實際上是 Y3 的延伸）； Y3 電機的冷卻風扇也不同（無論尺寸和形狀類型均不同）； 能效方面 Y3 系列電機的效率標準等同于歐盟 EFF2 標準等級，可以達到出口歐盟等級；

此外 Y3 電機對降噪技術做了研究，噪聲限值比 Y2 系列低?，F(xiàn)階段 Y 系列等電機的應用仍十分廣泛，在國家越來越重視節能環保，提倡高能效的今天，Y 系列,Y2 系列等三相異步電動機即將被能效等級為 2 的 YX3 系列高效節能電機所取代，這也是電機行業的大的發展趨勢。

電機的能耗標準

依據國家2012年新頒布的電動機能效標準：

YX3系列電機屬于高效3級能耗電動機，YE3系列電機屬于超高效2級能耗電動機。

國家的電機能耗發展政策

發改委[2012]181號文件：《關于落實2012年高效電機推廣任務的通知》

1.    →GB18613-2006 能效三級（普通效率）禁止生產，在用逐步淘汰

2.    →新建、搬遷選用高效電機

3.    →工信部[2009]67號涉及電機（J、JO、YB)2013年底前淘汰

4.    →JS/JSQ電機2015年底前淘汰

電機的能耗分析

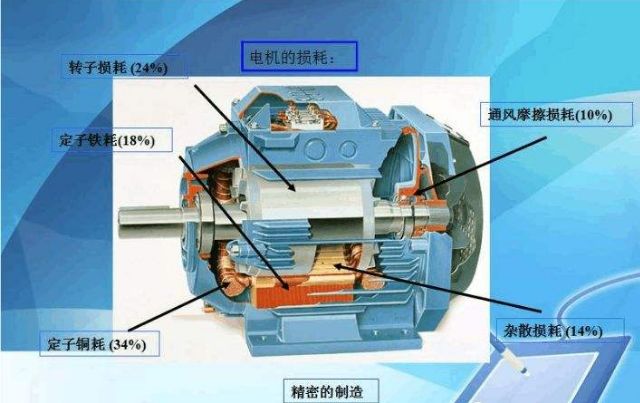

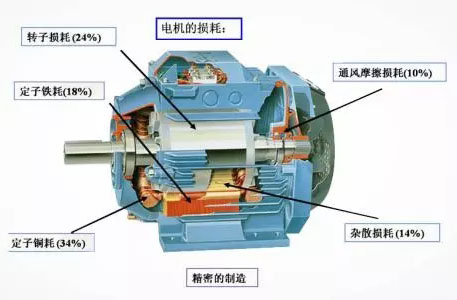

1. 電機的能耗組成

2.YE3電機效率的提高

（1）降低了定子損耗

u 更高質量等級的鋼線

u 緊湊的端部設計

u 良好的槽滿率

u 優異的浸漆工藝

u 適當增加鐵芯長度（降低電流密度）

（2）降低了風摩損耗

u 不降低冷卻效果的前提下，使用更小尺寸的風扇

u 更高品質的軸承

u 更高等級的定轉子同心度，降低振動、摩擦

（3）降低了雜散損耗

u 優化的電磁設計

u 更高要求的制造工藝措施

（4）降低轉子鋁耗

u 優異的轉子壓鑄工藝

u 改進轉子絕緣

u 高壓沖模鑄鋁轉子

u 高的轉子動平衡要求

（5）降低了鐵耗

u 選用高效的沖片，確保材質的低損耗、高磁感特性。

u 先進合理冊槽形設計

u 更薄的硅鋼片

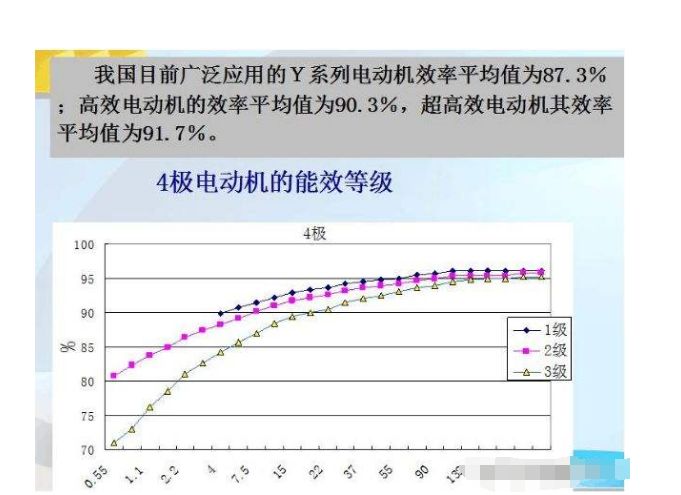

YE3超高效電機的效率比對
