ZW自吸排污泵吸水管路由于液位比泵低自吸泵在吸水過程中是先要把管道抽成負壓狀態下水才能被抽吸上來，所以在對以對自吸排污泵吸水管路的布置安裝中應該按照以下自吸泵安裝規范布置安裝：

 (1)為了讓自吸排污泵吸水管道不出現漏氣的現象，吸水管道必須完全密封一點空氣都不能被吸入，自吸泵吸水管路通常采用的是鋼管，接頭采用焊接或者法蘭方式連接。

 (2)吸水管道內水中含有溶解性氣體時，會因管道中壓力減小而逸出，如果在吸水管路某處出現積氣，就會形成氣囊，而影響管道的過水能力。嚴重時會破壞真宅吸水。為了使水泵能及時排走吸水管路中的氣體．吸水管應有沿水流方同連續上升的坡度．且i≥0.005．使管內氣體從水泵入口處的泵殼頂端排出。

 (3)自吸排污泵吸水管的安裝與敷設應避免在管道內形成氣囊．

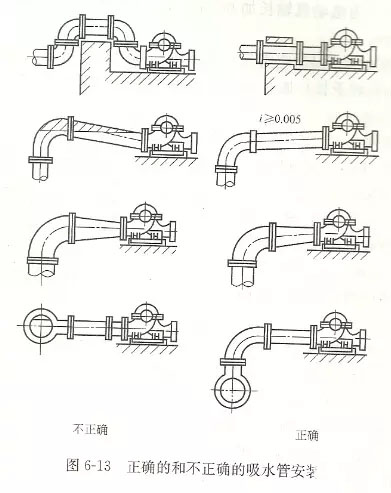

  圖6-13中介紹了吸水管幾種正確與不正確的安裝方法。

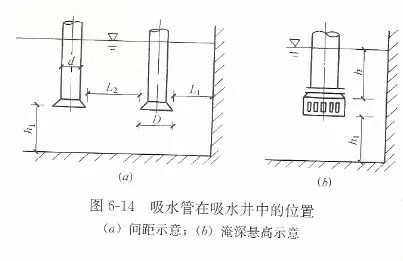

(4)吸水管安裝在吸水井內，吸水井有效容積應不小于最大一臺泵5分鐘的抽水量。為了防止在吸水管進口處產生旋流吸人空氣．所以要求進口要有一定的淹沒深度、懸高和一定的間距。吸水管進口在吸水井中的位置要求如圖6-14所示。

具體尺寸要求為：

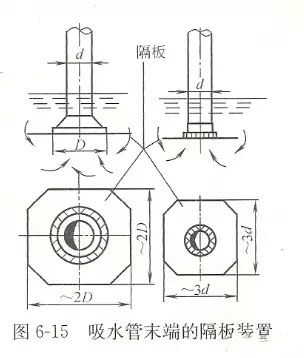

   1）自吸排污泵吸水管進口淹沒水深h≥0.5～1m，否則應設水平隔板。水平隔板邊長為2D或3d，如圖6—15所示。

   2)自吸排污泵吸水管進口應設喇叭口，以使吸水管進口水流平穩，減少損失。喇叭口大頭直徑D—1.3～1.5d，(d為吸水管直徑)；喇叭口高度為(3.5～7)(D--d)

   3)喇叭口下緣距井底間距h1(懸高)應大于0.8D。

   4)喇叭口外緣與外壁距離Ll要不小于(0．75～1)D。

   5)喇叭口之間的距離L2不小于(1．5---2)D。

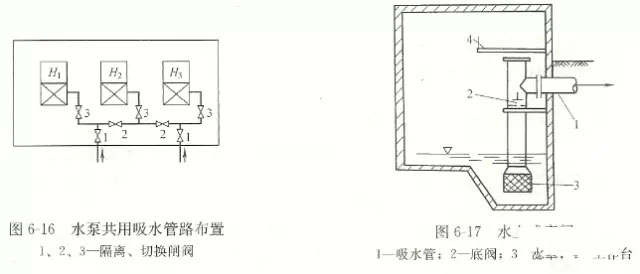

(5)每臺自吸排污泵應設單獨的吸水管。并應盡量減少吸水管長度和管件，以減少吸水管水頭損失。當自吸泵數量在3臺或者3臺以上一起運行使用時，可以采用多臺水泵從共用吸水總管吸水，但數量不少于兩條，一條發生故障時．其余吸水管仍能通過設計水量。如圖6—16所示，在吸水總管上應設置閘閥，以利切換和檢修。設置共用吸水管時，應使吸水總管處于正壓狀態。

(6)當吸水池水位高于水泵軸線時，吸水管路上應設閘閥，以利于水泵檢修。

(7)當水中有大量雜質時，喇叭口下面應設置濾網。當水泵為人工灌水或利用壓力管道中的水灌泵啟動時。吸水管上應設底閥。底閥是一種止回閥，設有過濾網，阻力較大。底閥有水下式和水上式兩種。水下式底閥裝于吸水管的末端，因易于損壞，需經常檢修，給使用帶來不便。目前多采用水上式底閥，如圖6—17所示。它具有使用效果好，安裝檢修方便等特點。使用水上式底閥時，應使吸水管水平段有足夠的長度，以保證水泵充水啟動時，管道中能產生足夠的真空值。

(8)自吸泵吸水管設計流速一般為：吸水管直徑小于250mm時，流速為1．0～1.2m/s；吸水管直徑在250~1000mm時，流速為1.2～1.6m/s；吸水管直徑大于1000mm時·流速為1.5～2.0m/s。自灌式工作的水泵例如ISG管道離心泵，吸水管設計流速可以適當加大。
