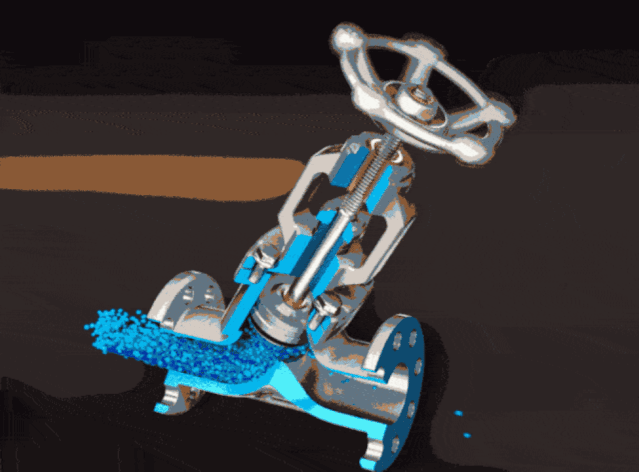

截止閥是現代工業中不可或缺的流體控制產品，是目前應用最為廣泛的閥門類型之一。其衍生產品非常廣泛，包括截斷型、調節型、節流型、針型和節流截止放空型等多種類型的閥門，既可快速截斷介質，也可對管路中的介質進行調節和節流。今天老姜對截止閥應用中常見的幾種內漏情況進行分析，并提出解決內漏的措施。

一、截止閥垂直安裝內漏

01內漏問題簡述

截止閥安裝方向一般分為兩種，一種為水平方向安裝，即閥門的閥桿呈豎直方向，閥門的通道軸線與水平面平行。另一種為垂直安裝方向，即閥門的閥桿與水平面平行，閥門通道軸線與水平面垂直。閥門的安裝方向是根據設計院對管線的設計而定，也就是說水平安裝和垂直安裝均是常見的安裝方式，并且是不可避免的。

截止閥生產、裝配完成后，必須進行密封性能試驗，試驗合格后才能發貨。通常在試驗時，閥門密封性能良好，但是當閥門裝配到垂直管道后便會出現內漏問題。

02不同密封形式的內漏情況

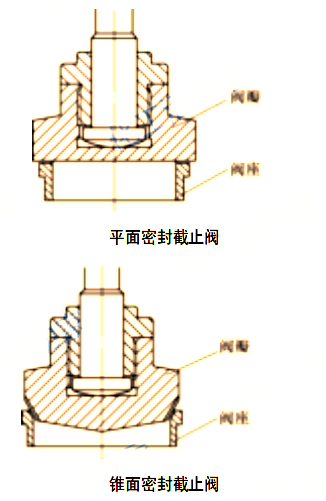

通常截止閥密封面形式分為平面密封和錐面密封兩種。

通過工程應用中的反饋情況，在截止閥垂直安裝的情況下，泄漏多發生在錐面密封類型截止閥，通常安裝后第一次使用便會發生泄漏，而平面密封截止閥水平安裝和垂直安裝的使用壽命接近。

03內漏原因分析

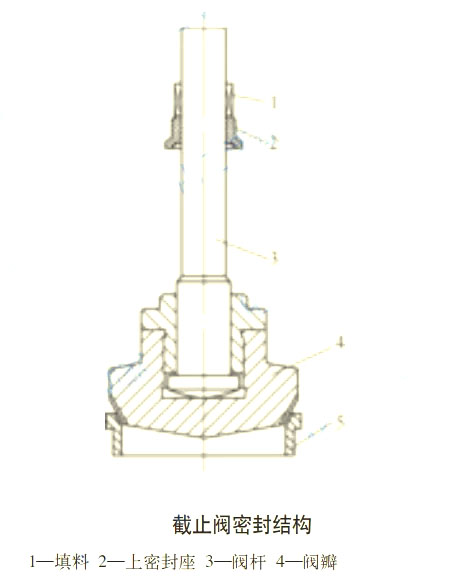

從下圖中可以看出截止閥內件結構關系，閥桿上端由填料和上密封座約束，閥桿下端通過間隙配合的方式與閥瓣連接，閥瓣下端密封面與閥座密封面貼合形成密封。

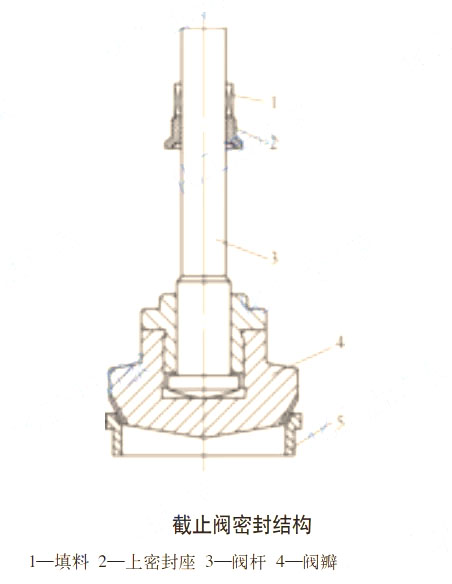

下圖為截止閥水平安裝示意，當閥桿推動閥瓣壓向閥座時，閥座與閥瓣的密封面可以有良好的接觸。

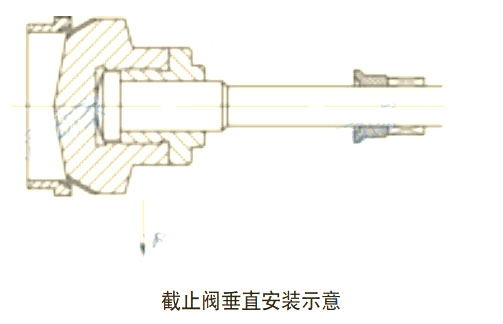

下圖為截止閥垂直安裝示意，閥瓣密封錐面的軸線與閥座密封錐面軸線產生角度偏差，當閥桿推動閥瓣壓向閥座時，密封面不能很好地自動找正密封，從而發生泄漏。

由上述可知，閥瓣的傾斜是導致閥門發生內漏的主要因素，造成閥瓣傾斜過大的原因有兩點，一是閥瓣和閥桿之間存在裝配間隙，由于重力作用閥瓣頭部會向下傾斜；二是閥桿水平放置時，變?yōu)閼冶哿?，由于重力作用閥桿產生向下傾斜的彎曲變形，從而更加加重了閥瓣的傾斜。

04避免內漏的改進措施

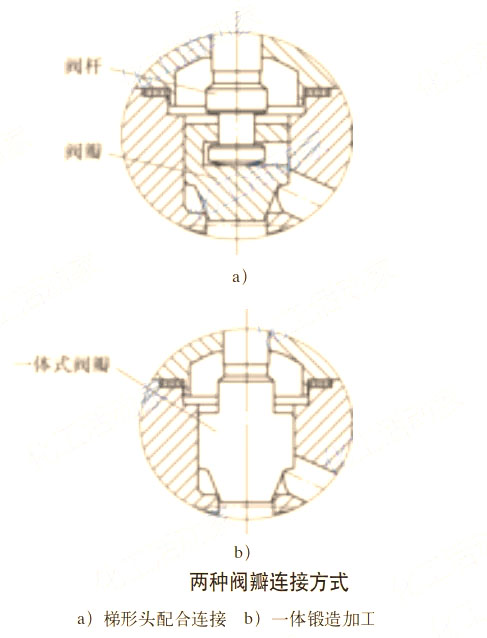

對于小口徑鍛鋼截止閥（≤DN50），閥桿和閥瓣的連接方式由梯形頭配合連接，改為采用一體鍛造加工成形，此種方式消除了閥瓣與閥桿之間的活動間隙，從而減小閥瓣傾斜度，達到密封可靠的目的。

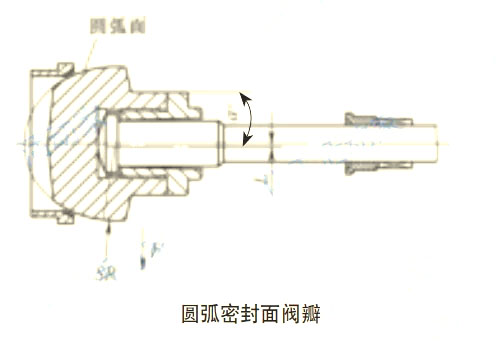

按照API623的規定，閥瓣密封面可采用圓弧密封面設計，其與閥座密封面的密封為線密封。假設截止閥垂直安裝后，閥瓣軸線與閥座密封錐面軸線有a°傾斜角，軸線偏差為L，在閥桿推動閥瓣靠攏閥座的過程中，閥瓣圓弧密封面首先會有一小部分先接觸閥座密封面，在閥桿的持續推動下，閥瓣圓弧密封面將有一個自動找正密封的趨勢，最終使閥瓣貼緊閥座密封面，保證密封的可靠。

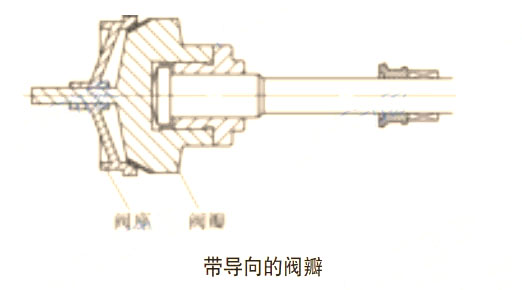

在設計≥DN300的截止閥時，可采用閥瓣導向設計，采用導向可使閥瓣密封面軸線始終和閥座密封面軸線重合，避免出現密封不貼合的現象。

二、手動裝置選用不當造成的內漏

01內漏問題簡述

截止閥介質流向由下而上時，截止閥密封需要克服介質力、填料摩擦力，還要提供必須的介質密封比壓。此種情況下截止閥需要提供較大的軸向力才能實現密封。在現場工人轉動手輪或齒輪箱手輪關閉閥門后，閥門卻關不嚴，出現泄漏的現象，后借助杠桿工具再旋轉手輪后閥門可以密封。

02內漏原因分析

手輪或者齒輪箱選用不當，不能提供合適的密封力。

03閉門內漏的改進措施

小口徑手輪驅動閥門，可將常規手輪換裝為撞擊手輪，同樣直徑的手輪，撞擊手輪通過撞擊的動能可使手輪輪緣的力擴大很多倍，從而提供更大的閥桿軸向密封力。手輪驅動升降桿截止閥可放置平面推力軸承（GB/T301—2015）、推力滾針軸承（GB/T4605—2003）和自潤滑滑動軸承，用以減小閥桿螺母與支架間的摩擦扭矩，增加傳動效率。大口徑齒輪箱閥門，可選用多級減速機構，通過增大齒輪箱傳動速比來提供更大的輸出扭矩，相應的閥桿螺紋改用雙頭或三頭螺紋，增大螺紋導程，減小閥門起閉時間。

三、電動和氣動裝置定位不準引發的內漏

01內漏問題簡述

電動和氣動裝置都加裝有限位機構。通常在調試裝置時，由技術人員通過經驗判斷來對閥門關閉位置進行限位，限位后再進行閥門密封打壓試驗，達到標準的密封性能即可，但是在實際工程應用中，閥門還是經常會出現內漏的情況。

02內漏原因分析

驅動裝置的調試都是在常溫環境中。在實際工況中溫度的變化使閥門會產生一定的變形量，從而導致之前的限位位置不能保證密封的問題發生。

03避免內漏的改進措施

可在現場對驅動裝置再次進行調試，使用驅動裝置上的手動裝置關閉閥門，確保閥門不泄漏后，再設置新的限位點。在介質溫度不太高的情況下，可將金屬密封閥門換為非金屬密封閥門，因非金屬密封材料在有微量變形的情況下還可以持續提供密封力。
