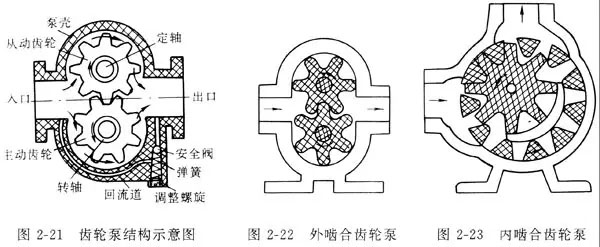

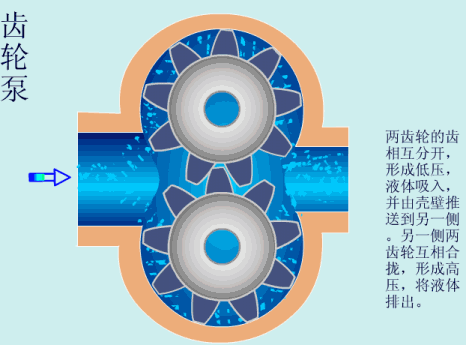

齒輪泵的泵殼中有一對嚙合的齒輪，其中一個是主動齒輪，另一個是從動齒輪，由主動齒輪嚙合帶動旋轉。齒輪與泵殼、齒輪與齒輪之間留有較小的間隙。當齒輪沿圖示箭頭所指方向旋轉時，在輪齒逐漸脫離嚙合的左側吸液腔中，齒間密閉容積增大，形成局部真空液體在壓差作用下吸入吸液室，隨著齒輪旋轉，液體分兩路在齒輪與泵殼之間被齒輪推動前進，送到右側排液腔，在排液腔中兩齒輪逐漸嚙合容積減小，齒輪間的液體被擠到排液口。

齒輪泵一般自帶安全閥，當排壓過高時，安全閥開啟，使高壓液體返回吸入口。齒輪泵的工作穩(wěn)定，結構可靠，缺點是輪齒容易磨損。其性能參數(shù)為：

流量0．3-200m3／h(國外為0．0-340m3／h)；

出口壓力≤4MPa；轉速150"-1450r／min；

容積效率90％～95％；總效率60％～70％；溫度≤350℃；

介質粘度1～1×105mm2／s(國外≤4．4×105mm2／s)。

齒輪泵常于輸送無腐蝕性的油類等粘性介質，不適用于輸送含有固體顆粒的液體及高揮發(fā)性、低閃點的液體。

齒輪泵的齒輪型式有正齒輪、人字齒輪和螺旋齒輪。其中人字齒輪和螺旋齒輪的泵運轉平穩(wěn)，應用較多。但小型齒輪泵仍多采用正齒輪。齒輪泵分為外齒輪泵和內齒輪泵兩種。

內齒輪泵和外齒輪泵的性能比較
