自吸泵和—般的離心泵不同。離心泵泵在工作前,泵體和進水管必須罐滿水行成真空狀態當葉輪快速轉動時,葉片促使水很快旋轉,旋轉著的水在離心力的作用下從葉輪中飛去,泵的水被拋出后,葉輪的中心部分形成真空區域。水原的水在大氣壓力(或水壓)的作用下通管網壓到了進水管內。這樣循環不已,就可以實現連續抽水。灌水使用之后的自吸是不需要灌引水的,這就是自吸泵的由來由于泵殼的特殊設計。其密封性能較般的離心泵高,且電機停運后泵殼里的水不會自動空,電機帶動渦輪高速旋轉,迅速使泵內形成負壓(真空)。利用大氣壓將水壓至泵殼,后離心揚程。所有的自吸泵產品吸程不會超過一個大氣壓。
自吸泵工作原理動畫

離心式自吸泵從工作原理上可分為內混合和外混合兩種型式

內混式

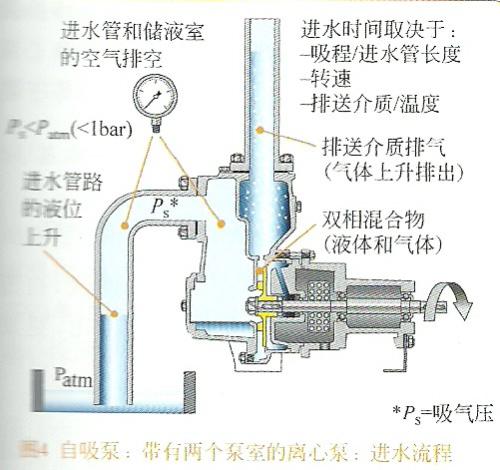

內混式是指在葉輪進口附近進行氣液混合的,其原理如圖所示。自吸泵啟動前泵體內灌入適量的液體殳葉輪),回流閥打開,壓入室與吸入室相通,葉輪旋轉后,將吸入室和葉輪中的液體,經葉輪輸送到莊岀室中去,葉輪進口處形減負壓,吸入管路中的壓力高于吸入室的壓力,因而使吸入閥打開,吸入管路中的

氣體經吸進入葉輪,壓出室中的液體經回流室,又被吸到葉輪進口進行氣液混合,葉輪并將氣混合物輸送到壓入室中去,由于氣液分離室容積足夠大,使得流速降低,靠液體和氣體比重的不同而體經壓岀管路排岀,液體又經回流阓孔被吸進葉輪再與氣體進行混合,依次循環,直至吸入管路內的氣體被排凈為止,這時自吸泵就完成了自吸過程而達到正常工作

混合是指在葉輪外緣進行氣、液混合的,其工作原理如圖所示。自吸泵啟動前,泵體內灌入適量的液體當葉輪旋轉后,將吸入室和葉輪中的液體經葉輪輸送到壓岀室中去,葉輪進口處形成負壓,吸入閥打開吸入管路內的氣體經吸λ室進入葉輪,在葉輪岀口處與隨葉輪高速旋轉的液體枏混合,由于葉輪的作用

使氣液混合物經壓岀室到容積足夠大的氣液分離室中去,由于流速降低,靠液體和氣體的比重不同而進行分離,氣體經壓岀管路排岀,液體經外流道又回到葉輪外緣。依次循環,直至吸λ管路內的氣體被排凈為止,這時泵就完成了自吸過程而達到正常工作
