在給水泵配套連接閥門管路時很多施工方對于工程部報過來的數據有很多誤解，對于外徑內徑通經的理解有誤導致出現問題，在這里浙甌泵閥的工程師對這些進行了總結區分，幫助大家更好的理解。

De、DN、D、d、Φ的含義

一、DN（Nominal Diameter）意思是管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。注意：這既不是外徑也不是內徑。

水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

二、De（External Diameter）意思是管道外徑，PPR、PE管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑*壁厚的形式，例De25×3。

三、D一般指管道內徑。

四、d一般指混凝土管內直徑 。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

五、Φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，Φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑×壁厚。例如Φ60.5×3.8。

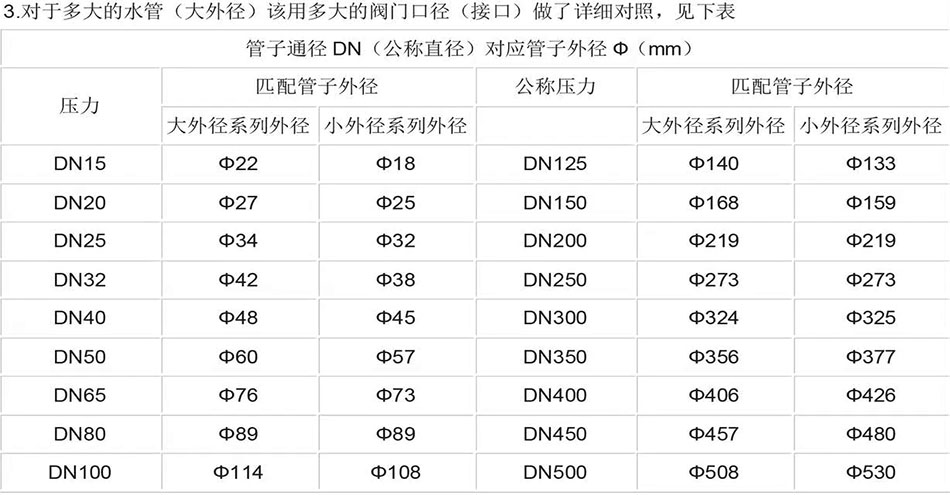

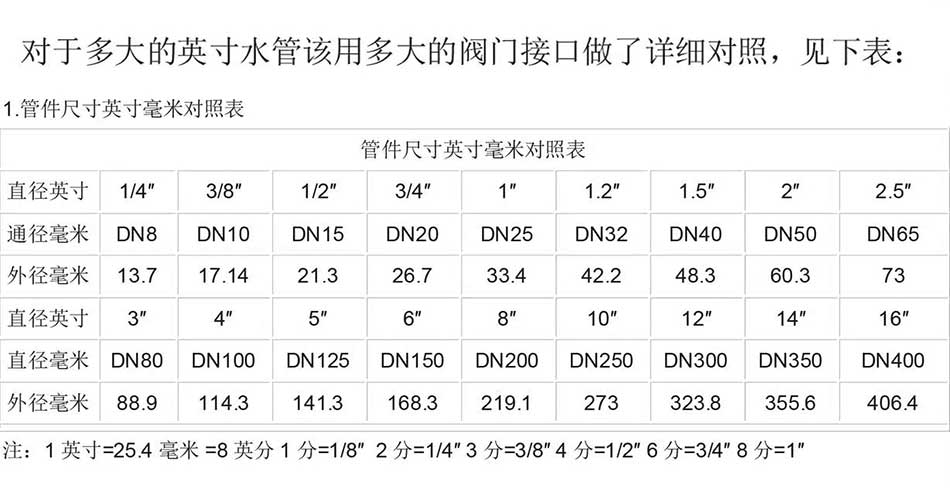

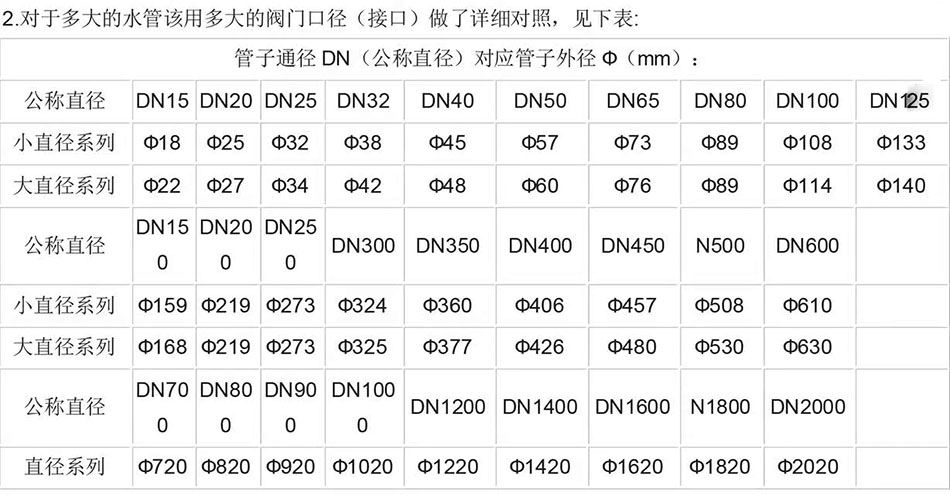

管徑與閥門通徑的英寸、DN、尺寸對照表

自己看一目了然，發客戶看簡單省事。

管徑的表達方式

一、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

二、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5等）；對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，ф可省略。

三、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

四、塑料管材，管徑宜按產品標準的方法表示。

五、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

其它說明

公稱直徑(nominal diameter)，又稱平均外徑(mean outside diameter)。為了使管子、管件連接尺寸統一，采用DN表示其公稱直徑（也稱公稱口徑、公稱通徑)。

因為單位有公制及英制的區分，所以有下列的稱呼方法。

一. 以公制為基準，稱 DN (metric unit)

二. 以英制為基準，稱NB(inch unit)

三. DN (nominal diameter) NB (nominal bore) OD (outside diameter)

四. 【例】 鍍鋅鋼管DN50，sch 20 鍍鋅鋼管NB2”，sch 20

注：管子表號(Sch．)并不是壁厚，是壁厚系列。實際的壁厚，同一管徑，在不同的管子表號中其厚度各異。

1938年美國國家怔準協會ANSIB36.10(焊接和無縫鋼管)標準所規定：管子表號(Sch．)是設計壓力與設計溫度下材料的許用應力的比值乘以1000，并經圓整后的數值。

ISO公制標示 ( ISO metric dimension size ) 以Da表示 PVC管，ABS管之管外徑 。以De表示 PP管，PE管之管外徑 。

例如：外徑63mm的塑料管之公制標示 ( mm dimension size ) 為：Da63 ，是針對PVC管，ABS管而言的。

新型材料和塑料管用de，注意是小寫的哦。

Dn主要用在鑄鐵管、鍍鋅鋼管和鋼塑復合管上。另外Dn100等同于de110，Dn150等同于de160的管徑。
