技術知識

首頁 > 新聞中心 > 技術知識 > 詳細介紹

閥門上的編號、字母、數字都代表了什么?

日期:2021/1/16 9:46:00

閥門型號編制方法

國家標準化管理委員會日前發布了《閥門型號編制方法》;由中國機械工業聯合會提出,按照GB/T1.1-2009給出的規則起草,閥門型號編制方法由全國閥門標準化技術委員會(SAC/TC188)歸口。

閥門型號編制方法規定了閥門的型號編制、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號和代號的閥門型號表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。

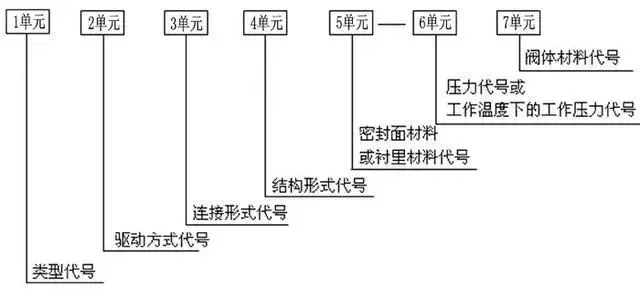

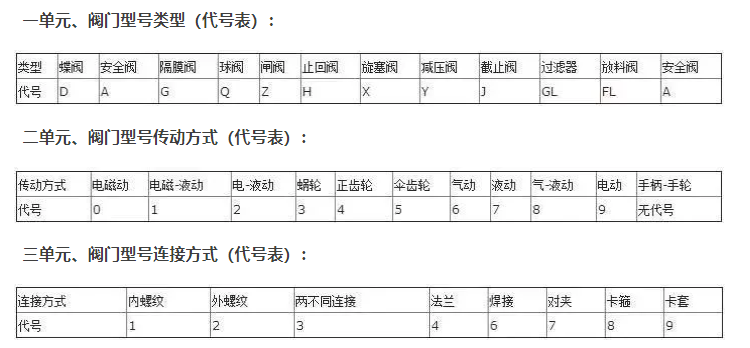

閥門型號表示方法

當今閥門的類型和材料種類越來越多,閥門型號的編制也愈來愈復雜;閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷,提供了方便。我國雖然有閥門型號編制的統一標準,但逐漸不能適應閥門工業發展的需要;目前,閥門制造廠一般采用統一的編號方法;不能采用統一編號方法的,各生產廠家可按自己的情況制訂出編號方法。

四單元、閥門型號結構形式(代號):

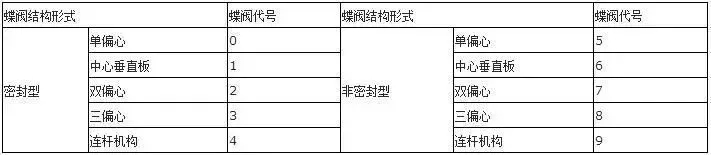

1、蝶閥結構形式(代號表):

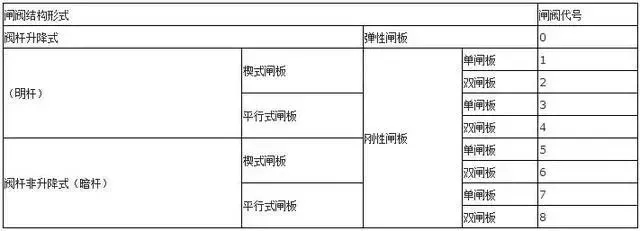

2、閘閥結構形式(代號表):

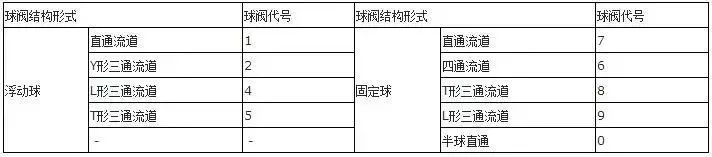

3、球閥結構形式(代號表):

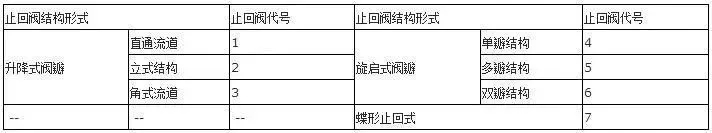

4、止回閥結構形式(代號表):

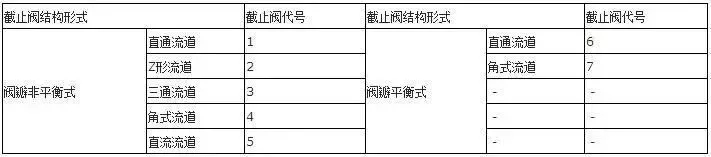

5、截止閥、節流閥和柱塞閥結構形式代號表:

6、隔膜閥結構形式代號表:

7、旋塞閥結構形式代號表:

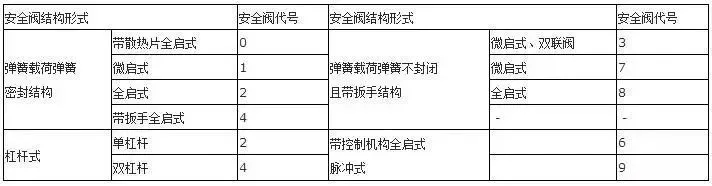

8、安全閥結構形式代號表:

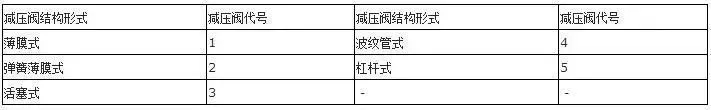

9、減壓閥結構形式代號表:

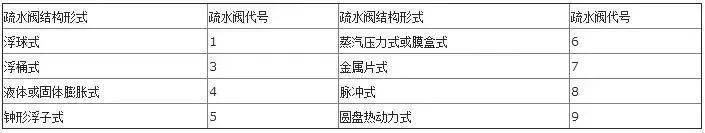

10、疏水閥結構形式代號表:

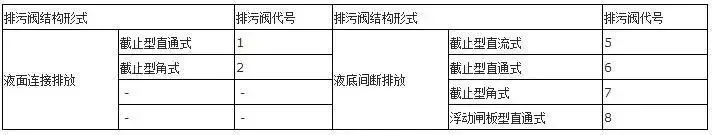

11、排污閥結構形式代號表:

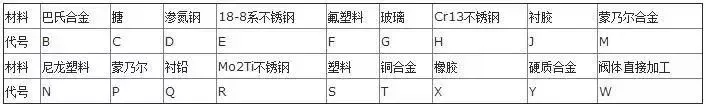

五單元、閥門型號密封材質(代號表):

六單元、閥門型號公稱壓力

數值用阿拉伯數字直接表示(__MPa)MPa的數值公斤數的10倍。

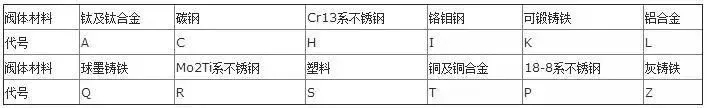

七單元、閥門型號閥體材料(代號表):

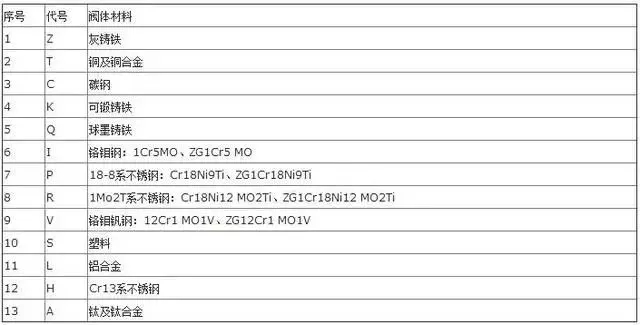

1、閥門型號閥體材料代號表:

注:Pg≤16kgf/cm2的灰鑄鐵閥,Pg≥25kgf/cm2的碳鋼閥,省略本代號

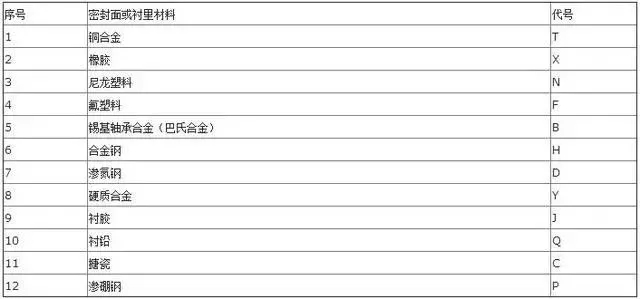

2、閥門型號密封面或襯里材料代號表:

注:1、由閥體直接加工的閥座密封材料代號用“W”表示。

2、當閥座和閥瓣(閥板)密封材料不同時,用低硬度材料代號表示(隔膜閥除外)。

閥門應存干燥通風的室內,通路兩端須堵塞,長期存放的閥門應定期檢查,清除污物,并在加工面上涂防銹油。運行中的閥門,各種閥件應齊全、完好。法蘭和支架上的螺栓不可缺少,螺紋應完好無損,不允許有松動現象。不允許在運行中的閥門上敲打、站人或支承重物;特別是非金屬閥門和鑄鐵閥門,更要禁止。

更多閥門知識關注上海浙甌泵閥制造有限公司
