磁力泵又稱磁力驅動泵，磁力泵工作原理：當電機帶動外磁轉子旋轉時，磁場穿透隔離套，帶動與葉輪連接的內磁轉子同步旋轉，實現軸功率無接觸同步傳遞。容易泄露的動密封結構轉化為零泄露的靜密封結構。

磁力傳動可分為同步或異步設計。大多數磁力泵采用同步設計。電動機通過外部聯軸器和外磁鋼聯在一起，葉輪和內磁鋼聯在一起。在外磁鋼和內磁鋼之間設有全密封的隔離套，將內、外磁鋼完全隔開，使內磁鋼處于介質之中，電機的轉軸通過磁鋼間磁極的吸力直接帶動葉輪同步轉動。異步設計磁性傳動，也稱扭矩環磁性傳動。用鼠籠式結構的扭矩環來取代內磁鋼，扭矩環在外磁鋼的吸引下以略低的速度轉動。由于無內磁鋼，因此其使用溫度要高于同步驅動的磁力傳動。

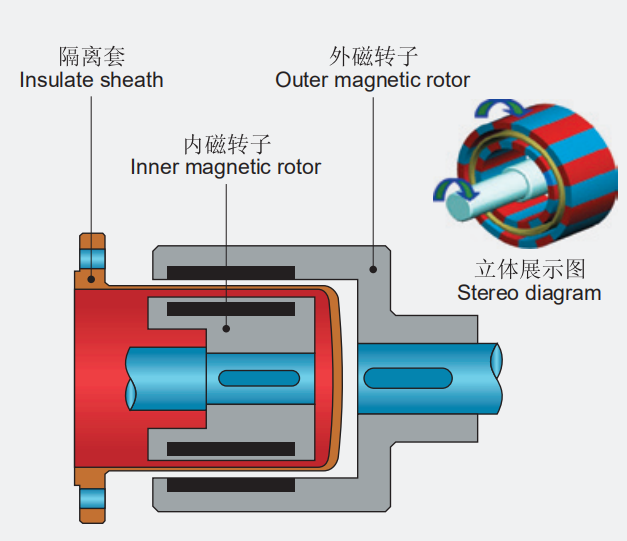

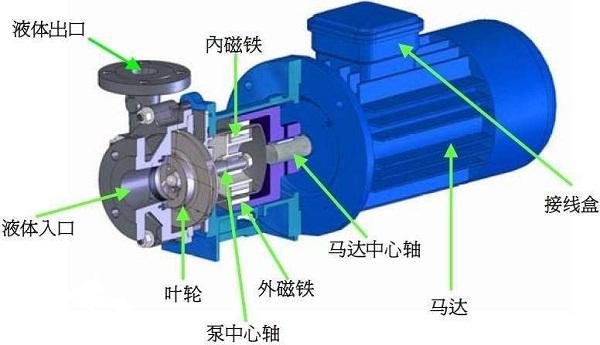

磁力泵其結構由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時,磁場能穿透空氣隙和非磁性物質,帶動與葉輪相連的內磁轉子作同步旋轉,實現動力的無接蝕傳遞,將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉,從而徹底解決了“跑、冒、滴、漏冋題,消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患,有力地保證了職工的身心健康和安全生產。

磁力泵工作原理

將n對磁休(n為偶數)按規律排列組裝在磁力傳動器的內、外磁轉子上,使磁體部分相互組成完整藕合的磁力系統。當內、外兩磁極處于異極相對,即兩個磁極間的位移角Φ=0,此時磁系統的磁能最低當磁極轉動到同極相對,即兩個磁極間的位移角=2πn,此時磁系統的磁能最大。去掉外力后,由于磁系統的磁極相互排斥,磁力將使磁體恢復到磁能最低的狀態。于是磁休產生運動,帶動磁轉子旋轉。

在了解了磁力泵的工作原理后，才能總結出磁力泵具有了以下優點：

1、磁力離心泵由于傳動軸不需要穿入泵殼,而是利用磁場透過磁場和隔離套薄壁傳動扭矩帶動內磁轉子,因此從根本上消除了軸封的泄露通道,實現完全密封

2、磁力驅動泵傳遞動力時有過載保護作用

3、磁力泵磁性材料與磁路設計有較高的要求外,其余部分技術要求不

4、磁力驅動泵的維護和檢修工作量小。

以上就是磁力泵的工作原理
