排污泵配套的液位器其實和傳統的浮球控制沒有它太大的差異，液位器相當于集成化的若干個浮球。熟悉浮球控制，液位器控制自然不難掌握，因此，下面介紹一下浮球控制排污泵的啟停。排污泵一般由三相交流電機驅動，它的工作要求是：

1、當現場積水、廢液等水位達到高液位時，排水泵自動運行，將廢水排出；

2、當水位下降到低液位時，排水泵要及時停止，防止電機長時間空轉受損。

基于上述的工作要求，電機的啟停必須都要求是自動完成的。其啟動和停止的時機都是由水位控制的?？捎酶∏蜷_關來實現這一功能。浮球開關里面封裝了常開觸點，其浮起時，常開點閉合，否則斷開。

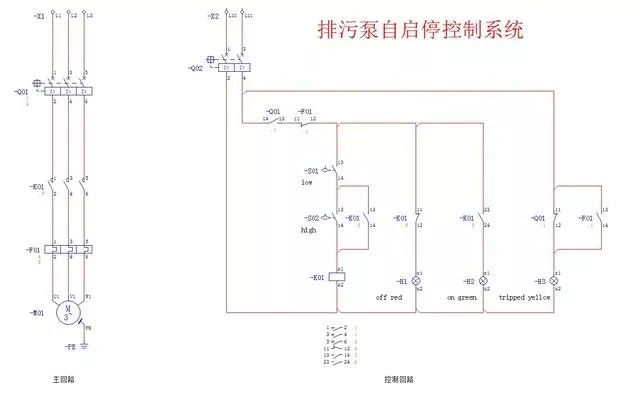

由于要求電機在高液位時啟動，低液位時停止，因此需要浮球標定兩個液位，high和low。通常的做法是選用兩個浮球，一個浮球安裝到低液位處，另一個安裝于高液位處。其控制原理圖如下：

排污泵自啟停控制系統

工作過程如下：

1、水位在低液位以下，浮球開關-S01、-S02都處于斷開狀態，電機停轉；

2、水位上升到低液位與高液位之間，-S01閉合，-S02斷開，電機仍不啟動；

3、水位上升到高液位處時，-S01閉合，-S02閉合，接觸器-K01線圈得電吸合，電機開始工作；同時接觸器-K01的常開觸點（13,14）閉合，形成自鎖；

4、水位再次下降到低液位與高液位之間時，-S01閉合，-S02斷開，但由于自鎖的存在，電機仍保持工作；

5、水位下降到低液位以下后，-S01斷開，-S02斷開，接觸器-K01線圈失電釋放，電機停止工作；

6、指示燈的狀態與手動啟停類似，不在贅述。

排污泵自啟停的控制要點：

高液位與低液位之間要保持合理的高度落差，太大了可能會導致排水效果不佳；落差太小，電機會頻繁啟停，影響電機壽命。
