自吸泵結構組成及運行原理

       自吸泵均采用軸向回液的泵體結構。自吸泵泵體山吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成,泵正常起動后,葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入,并在葉輪內得以完全混合,在離心力的作用,液體夾帶著氣體向渦卷室外緣流動,在葉輪的外緣上形

成有一定厚度的白色泡沬帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時,山于流速突然降低,較輕的氣體從混合氣液屮被分離出來,氣體通過泵體吐口繼續上升排出。脫氣后的液體回到儲液室,并山回流孔冉次進入葉輪,與葉輪內部從吸入管路屮吸入的氣體冉

次混合,在高速旋轉的葉輪作用下,又流向葉輪外緣。隨著這個過程周而復始的進行下去,吸入管路中的空氣不斷減少,直到吸盡氣體,完成自吸過程,泵便投入正常作業。

       在一些自吸泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70度時,可在冷卻室處通過任意一只冷卻液管接頭,注入冷卻液循環冷卻。泵內部防止液體山高壓區向低壓區泄漏的密封機構是前后密封環,前密封環裝在泵體上,后密封環裝在軸承體上,當自吸泵經長期

運轉密封環黁損到一定程度,并影響到泵的效率和自吸性能時,應給予更換。

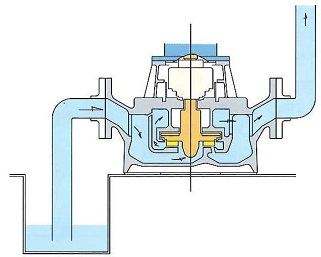

          立式自吸泵結構：其工作原理是:在水泵運轉前,在泵腔內存有一定量的水。泵起動后由于葉輪的旋轉作用.使吸水管路的空氣和水充分混合,并被排到氣水分離室。氣水分離室上部的氣體逸出,下部的水返回葉輪,重新和吸入管路的剩余氣體混合,直到把泵及進水管路內的氣體全部排盡,完成自吸,使水泵進入正常工作狀態。

性能特點有

1、采用氣液外混式設計原理,水泵結構更加完善

2、優化水力模型,提高自吸能力和綜合性能。

3、采用動力密封結構,取消傳統的機械或填料密封真正做到無密封自吸。

4、可根據介質的品種選取相應材料制作自吸泵。

5、結構簡單,體積小,重量輕,安裝維修方便

6、無泄漏,高吸程,易維護,可替代液下泵、長軸泵、潛水泵輸送低位介質。
