計量泵工作原理及使用說明
機械部分工作原理

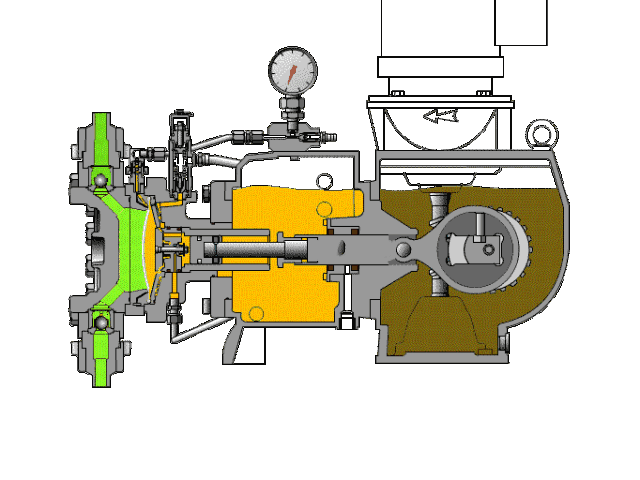

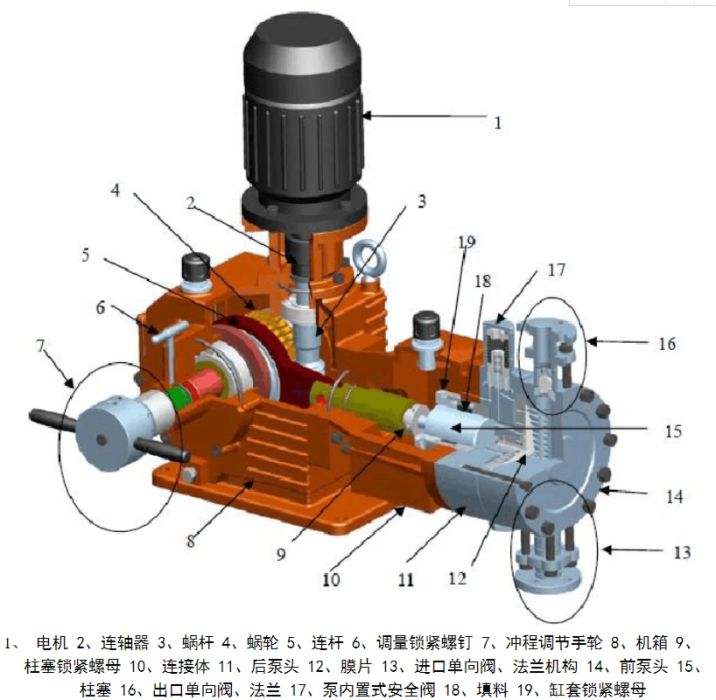

液壓隔膜系列計量泵基本組成如圖所示

輸出流量取決于驅動端的沖程速度、泵頭尺寸和沖程長度,無論泵在運行或停止?fàn)顟B(tài)均可通過調量手輪改變沖程長度。驅動端根據偏心機構工作

原理,電機通過蝸杄蝸輪,帶動主軸,與主軸相聯的偏心機構將蝸輪的旋轉運動轉換成滑桿的往復運動,當沖程為“0”時主軸的軸線與偏心輪軸線

對齊,柱塞不做往復運動。當沖程在0^100%時,偏心機構與主軸軸線之間產生偏心距,導致柱塞產生直線運動。

液壓部分工作原理

吸入沖程:當連桿通過滑杄帶動柱塞往后運動時,缸套內容積増加,產生負壓,膜片向后運動,膜片與前泵頭之間容積也隨之增大,吸入管路的

單向閥“打開”,進口管路中的介質進入泵頭R腔內,當吸入沖程結束,膜片運動瞬間停止,泵頭內壓力與進口管內壓力平衡,進口單向閥復位。

排岀沖程:當連杄通過滑杄帶動柱塞往前運動時,柱塞通過液壓油推動膜片向前運動,泵頭內壓力立刻升高,當泵頭壓力高于出口壓力時“打開”

出口單向閥,泵頭內的介質進入排出管路,當排出沖程結束時,膜片運動再次瞬間停止,泵頭內的壓力與出口壓力相等,出口單向閥復位,然后進

入下一個循環。

計量泵主要是由動力驅動、流體輸送和調節控制這三大部分組成,動力驅動裝置經由機楲聯桿系統帶動流體輸送隔膜(活塞)實現往復運動。根據過流部分可以分為柱塞式、活塞式、杋械隔膜弌、液壓隔膜

式四種類型。根據其驅動方式可以分為電機驅動式、電磁驅動式、氣動式三種類型。根據其工作方式可以分為往復式、回轉式、齒輪式三種類型。其他分類還有電控型、氣控型、保溫型、加熱型、高黏度型等

計量泵結構及工作原理:計量泵由傳動機座部件、泵頭部件、電機三部份組成。傳動機座部件由電機帶動蝸桿旋轉,通過蝸輪、下套筒,將動力傳遞給N形軸。N形軸與偏心塊帶動曲柄連杄機構和十字頭

驅動柱塞作往復運動:通過N形軸和行程調節機枃調節回轉偏心來調節柱塞的行程,從而調節流量大小;隨著柱塞在液缸內的往復運動,吸、排閥組交替地啟閉,液體被不斷吸入和排出液力端;泵在吸入行程

中,泵頭液腔體中形成負壓,使吸入閥打開,液體流入缸腔;在排出行程中,柱塞的移動在液體上增加了壓力,使排出閥打開將液體排出。

計量泵主要由動力驅動、流體輸送和調節控制三部分組成。動力驅動裝置經由杋械聯桿系統帶動流體

輸送隔膜實現往復運動:

隔膜(活塞)于沖程的前半周將被輸送流體吸入并于后半周將流體排岀泵頭;所以,改變沖程的往復運動頻率或每一次往復運動的沖程長度即可達至調節流體輸送量之目的。精密的加工精度保證了每次泵岀量進

而實現被輸送介質的精密計量。因其動力驅動和流體輸送方式的不同,計量泵可以大致劃分成柱塞式和隔

膜式兩大種類

現在,精密計量泵技術已經非常成熱,其流體計量輸送能力最大可達0-10000o,工作壓力最高達4000bar,工作范圍覆蓋了工業生產所有領域的要求。計量泵的研發已經超越了其傳統意義上單純追求容

量和材質的范疇,轉而面向高精度,多功能和智能化的發展方向,這一趨勢已經成為世界主要計量泵生商的共識

計量泵的控制方式:計量泵每一次的流體泵出量決定了其計量容量。在一定的有效隔膜面積下,泵的輸出流體的體積流量正比與沖程長度Ⅰ和沖程頻率F:∝A**。在計量介質和工作壓力確定情況下,

通過調節沖程長度L和沖程頻率F即可實現對計量泵輸出的雙維調節。計量泵的控制方式有四種是常規模擬/開關信號調節方式,過程控制應用中廣泛采用04-20mA模擬電流信號作為傳感器

控制器和執行機構間信號交換的標準,具有外控功能的計量泵亦主要采用這種方式,實現對沖程頻率和沖程頻率的外部調節

是基地式控制方式,在某些特殊場合,如p值調節,計量泵作為執行器,在調節器的控制下添加酸或堿。為簡化系統配置和提髙可靠性,以微處理器為核心的嵌λ式控制系統被直接集成到計量泵內

如此只需外接一支pH傳感器,即可構成完整的調節系統。這種基地式智能計量泵概念也適用于控制其它工藝參數,如氧化還原電位(ORP)和余氯濃度調節等應用場合

是設定程序式控制,由于內部集成了微處理計算機,一些計量泵產品的調控性能和操作性能得到了充分提升,在跟隨外部控制命令實現實時計量流量調節之外,還具有定量添加,時間序列觸發程序式

添加,事件序列觸發程序式添加,時間一事件混合觸發程序式添加和自動校正等多種工作模式,并可以提供以泵出流體總量,剩余沖程次數和待輸送流體容量,設定沖程長度和其它相關的計量泵工作參數等有用信息

現場總線 ProFibus控制方式,在石油化工等大規模高自動化成度的應用場合,利用數字通訊協議進行自動化設備之間數據的髙速傳輸進而組成網絡式控制系統,容量大,可靠性高,已成為發展的主流

現在,成熱的動力驅動方式和液體輸送端(泵頭)材料技術使得新型計量泵幾乎可以完成輸送任何常規和特殊介質的要求,其工作壓力和容量亦能滿足工業生產的絕大多數要求。經過超過半個世紀的實踐應

用和技術改進,現在計量泵有超好的優越性,其中隔膜式計量泵絕對不會有泄漏現象,其安全性能極高,計量輸送精確,流量可調節。調節直觀清晰、工作平穩、無噪聲、體積小重量輕、維護方便,可并聯使用。
