潛水渣漿泵概述

潛水渣漿泵在水力模型、密封技術、機械結構、保護控制等方面進行了綜合優化和創新設計,本產品結構簡單,安裝方便,使用安全可靠,壽命長。泵潛入水下無需建設復雜的地面泵房和固定裝置,無噪音及振動,現場更為整潔。

主要用途

本產品適合于輸送含有砂石、煤渣、尾礦等磨蝕性顆粒的漿體,主要用于冶金、礦山、電力、化工、環保、江河疏浚、抽沙、市政工程等行業。本產品安裝移動方便,抽渣效率高,能夠在惡劣工況條件下長期安全運行,是替代傳統立式液下泵和潛污泵的理想產品。

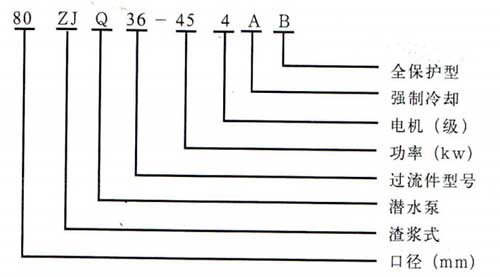

型號意義

使用條件

1、電源380V、三相、50HZ(根據要求定制電壓、頻率)。

2、介質溫度一般不超過60℃,PH值4-10,介質重度≤1300kg/m3。

3、適應強磨蝕固體顆粒的介質和輕度腐蝕性污水漿體。

4、介質中的固體物的直徑不大于泵最小流道尺寸80%。

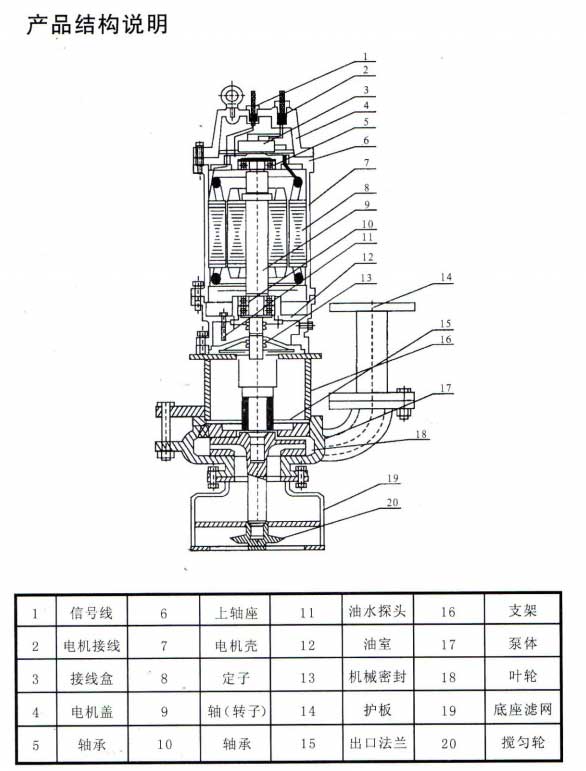

潛水渣漿泵結構說明：

1、泵體葉輪

在實測試驗基礎上,精心選擇和匹配泵體和葉輪。泵體葉輪采用高鉻耐磨耐腐蝕材質,使用過流性好,效率高,功率曲線平坦,不易過載,葉輪平衡精確,振動小運轉平穩

2、攪勻輪

攪勻輪位于泵底部,能將沉淀于水底的淤渣攪拌成湍流后抽取出來,集潛水,攪拌、吹沙、抽沙于一體,吸沙效率高,清淤更徹底

3、電機

專門設計的潛水電機,IPX8防護,F級絕緣允許溫升高,在正常溫升條件下電機絕緣壽命長,而潛水冷卻效果好,實際溫升低,電機絕緣壽命更長。

4、電機冷卻

電機發熱通過機殼散熱,介質只要淹沒電機定子機殼,就能可靠安全運行沒越多,越有利用電機冷卻。

5、軸封

電機軸封采用兩個獨立串聯的機械密封,形成二道可靠的密封防線。第一道在泵內介質中,密封面隨介質壓力增加壓得更緊,有效地阻止水進入油室,第二道在油室中,防止油進入電機內,若第一道失效(它工作條件比第二道差些),第二道仍可

防止油水進入電機。波紋管式的機封配合創新的結構腔,使軸封可靠性進一步大大提高,正常使用情況下,無故障運行時間超過8000h

6、油室

油室是防止介質從泵軸進入電機的一道屏障,阻止介質滲透入電極,若第一道機封滲漏時,由油室緩沖介質不能直接進入電機。同時對兩個獨立機封摩擦面潤滑冷

卻,使機封工作更可靠,除外,它尚能帶走下軸承的發熱和電機的一些熱量,

7、軸承

下部的雙列角接觸軸承承載能力強,與上部深溝軸承組成電機水泵軸的可靠支承,對排污泵工作時產生的徑向、軸向力和其他的力有較大的承載裕度,確保機組平穩運轉和長的壽命

8、電纜及其密封

1)電纜為耐污水的重型橡套軟電纜、電纜線芯截面按40℃環境溫度及電機滿載功率下長期可靠運行設計,若排污泵工作時,電機在非滿載功率下或在環境40℃以下運行,使用壽命將更長。

2)電纜橡膠套與電機壓蓋間有密封壓緊,防止介質從電纜與電機蓋接口間滲入電機內腔。

3)電纜套與線芯間有橡膠硫化,一旦橡膠外套劃破,仍能有效防止介質從電纜套內進入電機

9、電機外殼

機殼、上端蓋、壓蓋等組成電機外殼,各零件連接配合處有可靠的靜密封,每臺都經嚴格的水壓試驗檢查,確保不滲漏萬無一失

10、機泵內安全保護(通過專用電控柜起作用

1)油水探頭:安裝于油室內,檢測第一道機封(介質中)滲漏情況,當滲漏介質到油室內,達到一定比例時發出報警信號

2)浮子開關:安裝在電機腔內,檢測第二道封漏情況,當油(油水混合物)進入電機,浮子開關將發出報警信號并停泵。

3)熱敏元件:安裝在電機定子繞組內,若電機長時超載,電機繞組溫度(或其它原因電機繞組發熱)達到一定值時,發出報警信號并停泵。

11、外部控制系統

配套專用電控柜能將泵內的各種信號進行處理,實現控制、保護、聲光報警等功能和單泵、多泵的多種自動化控制用戶自備電控柜時,應與我公司電控柜專業組聯系,指導用戶在自備電控柜內安裝保護控制器。

12、選裝

強制冷卻系統。電機外殼部分加裝金屬套筒引入冷卻水循環,實現強制冷卻

13、性能曲線和主要參數

性能曲線圖上曲線的實際部分表示泵的推薦使用范圍。泵的軸功率隨流量增大而上升,如果泵的流量超出額定的流量界限,軸功率會超過電機的額定功率,當介質溫度較高或電機得不到充分冷卻時,電機不能長時間工作;如果流量小于額定的流量界限時,泵的軸功率遠低于電機的額定功率,機組效率很低,在這種工況下用泵是很不經濟的。
