一般購買的水環式真空泵都是一臺單獨的泵，不包括其他管閥等附件，正常使用還必須要安裝管閥和其他附件方便使用和維護，有簡單和完整型兩種，當然安裝并不是非常固定的，可以根據自己生產需要適當增減一些附件，以下安裝圖供參考：

一、簡單系統真空泵的安裝

簡單系統的安裝主要附件有以下配件

止逆閥：防止停機時工作液倒流到被抽空間。

真空表：觀察真空泵的工作狀態

氣閥：人工關閉氣路

循環水管：泵吸入循環水的管道

汽蝕連接管：當真空泵發生汽蝕時打開部分汽蝕管可以保護免遭汽蝕。

汽水分離器：可選，用于分離被抽氣體和工作水，特別適合要回收氣體抽吸工藝。

循環水箱：循環水箱下面示意圖沒有畫出，循環水箱沒有特別要求，只需要水位略高于真空泵即可，壓力不宜太高。如果被抽氣體是高溫或者夏天工作太頻繁導致循環水溫過高，需要配冷卻水裝置或定時換水。

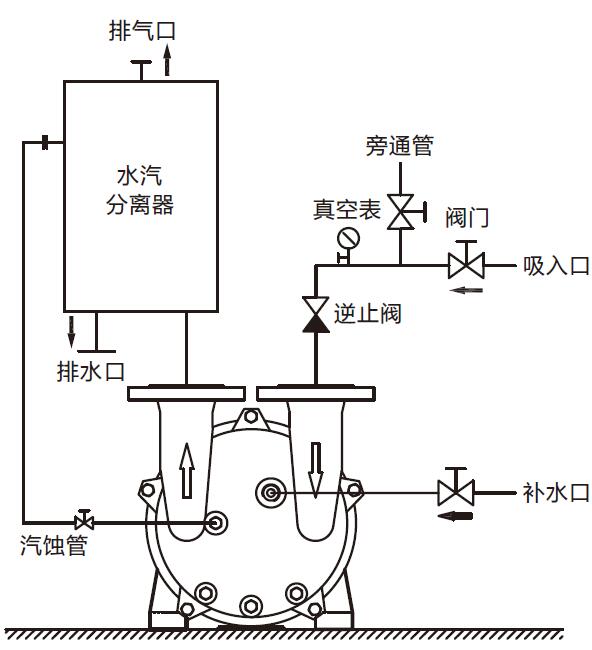

水環式真空泵安裝示意圖

二、完整系統真空泵的安裝

完整系統的基本附件不會變，增加了部分附件增加易用性和更方便，安裝主要附件有以下配件

止逆閥：防止停機時工作液倒流到被抽空間。

真空表：觀察真空泵的工作狀態

氣閥：人工關閉氣路

循環水管：泵吸入循環水的管道

汽蝕連接管：當真空泵發生汽蝕時打開部分汽蝕管可以保護免遭汽蝕。

冷卻塔或換熱器：冷卻塔或換熱器用于降低循環水溫，適用于工作頻繁或者被抽氣體溫度高的生產流程，防止循環水溫太高影響真空度。

汽水分離水箱：水汽分離水箱既是循環水箱又是汽水分離器，水箱和汽水分離器可以分開做。

循環泵：循環泵是用于循環水增壓到冷卻塔的作用。

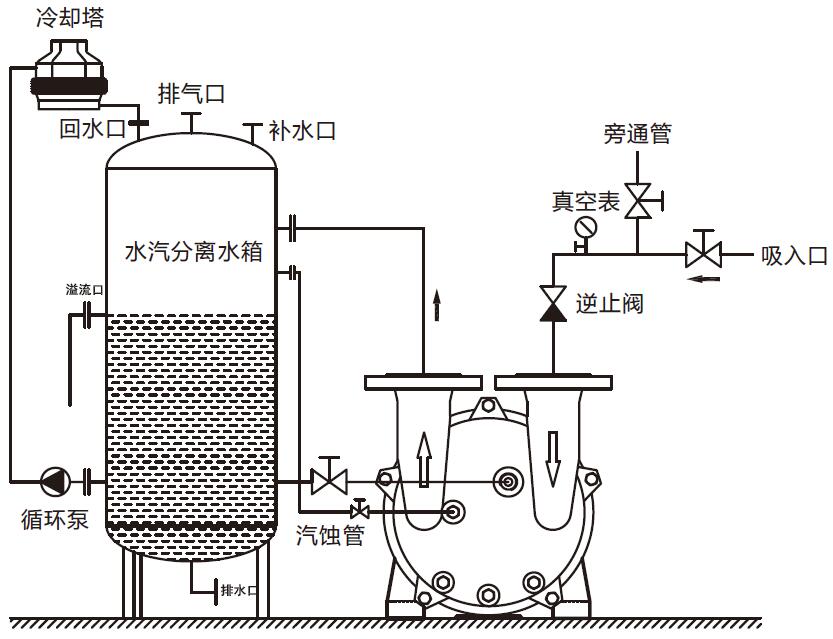

水環式真空泵安裝圖
