概述

按國際標準設計,過流部件全部緊襯氟塑料,泵的承重部分為金屬材料。配置外裝式波紋管機械密封,對磨材質:氧化鋁VS四氟、碳化硅VS四氟、硬質合金VS硬質合金,用戶可按要求自行選擇對磨面。

用途

適用于輸送有強烈腐蝕性的清液。例如鹽酸、硝酸、有機溶劑。

型號意義

50 FZB-30L D

50進口直徑50mr

F氟塑料合金

Z具有自吸功能

B單級單吸懸臂式離心泵

30揚程30m

L長支架型

D短支架型

安裝高度計算

用戶在選用我公司泵時,應考慮泵安裝高度,即被吸液面至水泵軸的垂直距離要小于水泵規定的安裝高度,水泵規定的安裝高度按以下公式計算

Hz≤Ha-Hv-△Hs-(NPSH)r

Hsz-水泵規定的安裝高度

Ha-使用現場條件下的大氣壓水頭

Hv一抽送液體溫度下的汽化壓力水頭

△Hs一吸入管路損失水頭

NPSH一性能參數表上給定的必須汽蝕余量值

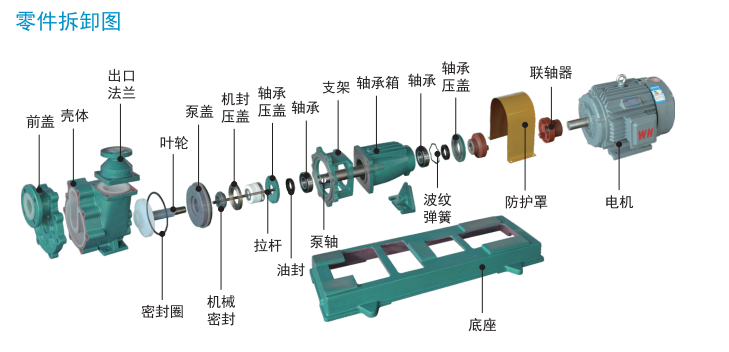

結構分析：

技術特點

機械密封

動環:采用四氟填充碳纖維材料,或根據輸送介質不同配置陶瓷、碳化硅、無壓燒結碳化硅等。

靜環:采用碳化硅、陶瓷、無壓燒結碳化硅等。

葉輪

葉輪采用整體模壓而成,氟塑料內部包裹鋼嵌件,保證了葉輪的強度

軸承采用2RS雙溝球脂潤滑型,后期無需注油。

使用注意

1、襯氟離心泵輸送的介質中不允許含有鐵磁性雜質與硬質雜質。如有鐵磁性微粒,需加磁性過濾器。且不適宜輸送停車后產生大量結晶的介質

2、襯氟離心泵不允許在小于30%的額定流量下工作

3、對于輸送介質密度大于1200kg/m3的液體,需要告知我公司銷售部門,電機功率需要適當加大。

4、機械密封最大工作壓力1.0MPa,超過此壓力需要配置機械密封止推環。

5、防止靜電破壞:輸送導電率低的液體時,如超純凈水或含氟惰性液體時,在泵中會產生靜電這會引起放電和泵的損壞,應采取防靜電產生、引出靜電或者其他措施。特殊介質選擇特殊對磨件,例如氫氟酸選擇無壓燒結碳化硅、硝酸選擇陶瓷或碳化硅等

安裝須知

1、按尺寸建好混凝土基礎,同時預埋好地腳螺栓

2、在安裝前應對泵組設備進行仔細檢查,各部分應完好無損,泵腔內無雜物

3、將泵機組放在基礎上,在底板和基礎之間放上成對楔墊,通過調整楔墊,找準水平

4、泵的進出口管路應另設支架支撐

5、安裝完畢,徒手轉動聯軸器,檢驗有無碰擦、竄動等現象,轉動輕松、自如即可。

6、為防止雜物進入泵內,我們建議在進口處設置過濾器,過濾面積應大于管路截面積的2-3倍揚程高的泵在出口管路上應安裝逆止閥,防止突然停機造成破壞

7、揚程高的泵在出口管路上應安裝逆止閥,防止突然停機造成破壞。

8、必須保證泵的安裝高度符合泵的汽蝕余量,并考慮管路損失和介質的溫度

啟動運行

1、開啟設備前應將泵腔內灌滿須輸送的液體(如泵在吸上的情況),關閉出口閥門,接上電源

2、接通電源,按指示牌方向檢查泵的轉向是否正確。

3、泵機組試運轉5-10分鐘,如無異?，F(xiàn)象即可投入運行。

4、停機時,應先將出口的閥門關閉,然后再切斷電源
