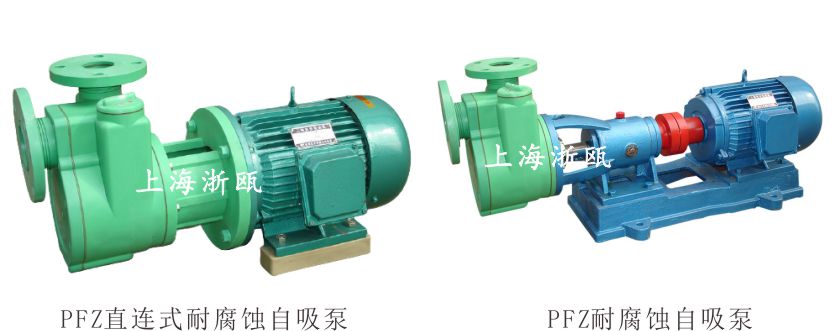

102型、103型、104型塑料離心泵 是一種小型塑料泵，產品結構較先進、體積小、重量輕、耗電省耐酸堿、密封好、維修方便。耐腐蝕防爆自吸泵具有耐酸堿性能優越，質量輕、節能環保。該塑料自吸泵是工業、化工、冶煉、醫藥、環保等輸送液體的優質產品。
耐腐蝕防爆自吸泵特點：
FPZ系列耐腐蝕自吸泵，采用聚偏二氟乙烯（PVDF）、增強聚丙烯(RPP)一次注塑成型。機械強度高，耐腐蝕性能強，自吸泵結構上有獨具一格的科學性，泵腔內設有吸液室、儲液室、回液止回閥、氣液分離室、回流孔。只需在首次開機前灌注引液，以后不必重復灌注引液，在吸送介質時，液體可時斷時續，斷液15分鐘內可繼續吸送，機械密封不需另加冷卻水冷卻，操作簡便、安全無泄漏，是取代液下泵的佳產品。
耐腐蝕自吸泵適用于-40℃～+120℃（PVDF）和-40℃～+80℃(RPP)的各種腐蝕性介質的輸。

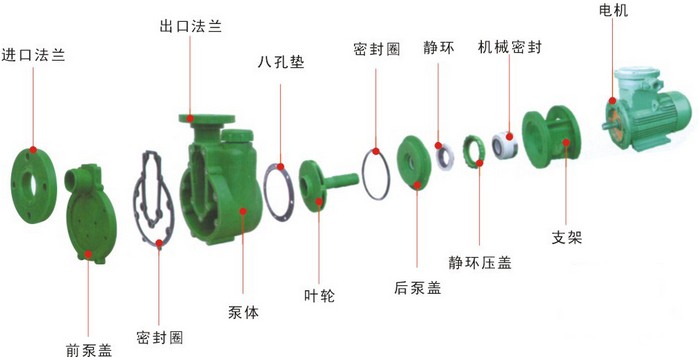

FPZ耐腐蝕自吸泵結構圖：
耐酸堿自吸泵使用說明：
1、FPZ塑料耐腐蝕自吸泵在安裝使用前(由于長途運輸)必須仔細檢查各部緊固件是否松動,若有松動應重新緊固,檢機軸的同心度,如有偏離必須校正。
2、安裝管道不可直接支撐在泵的進出口法蘭上,必須另設支撐點,以防變形損壞。進口管路要改盡量少管,路路水力損失,90。彎頭不得超過兩個,吸入管不得漏氣,否則會影響抽真空吐液時間或出現不吐液及流量、揚程不足。
3、首次使用開機前打開注液蓋,將引液注滿FPZ、PVZ耐腐蝕自吸泵體,并將注液蓋擰緊,不得漏氣,嚴禁脫液空轉及反轉。
4、有支架軸承箱的泵,使用前必須加注冷卻機油至視鏡面的一半,否則要燒壞軸承,并要定期更換機油。
5、輸送液不能否有泥沙或較長軟纖維,以防堵塞損壞葉輪及機械密封。
6、FPZ塑料耐腐蝕自吸泵的出口應裝閥門,先關閥再停機,先開機再開閥。
102型、103型、104型塑料自吸離心泵性能參數：
|
型號規格 |
口徑 |
流量 |
揚程 |
吸程 |
轉速 |
電壓 |
電機 |
|
|
進口 |
出口 |
m3/h |
M |
M |
r/min |
v |
功率kw |
|
|
FP20-15-100(105) |
20 |
15 |
3 |
7 |
4 |
2900 |
380 |
0.75 |
|
FP32-25-100(104) |
32 |
25 |
4 |
7 |
6.5 |
2900 |
220 |
0.55 |
|
FP32-25-105(103) |
32 |
25 |
6.3 |
8 |
6.5 |
2900 |
380 |
0.75 |
|
FP40-32-125(102) |
40 |
32 |
12.5 |
20 |
6.5 |
2900 |
380 |
1.5 |
|
FP50-40-130 |
50 |
40 |
13 |
22 |
6.5 |
2900 |
380 |
2.2 |
|
FP65-50-150(101) |
65 |
50 |
25 |
25 |
6 |
2900 |
380 |
4 |
|
50FP-22 |
50 |
40 |
13 |
22 |
6 |
2900 |
380 |
2.2 |
|
65FP-25 |
65 |
50 |
20 |
25 |
6 |
2900 |
380 |
4 |
|
80FP-28 |
80 |
65 |
50 |
28 |
4 |
2900 |
380 |
5.5 |
|
80FP-32 |
80 |
65 |
50 |
32 |
4 |
2900 |
380 |
7.5 |
|
25FPZ-10(D)(自吸) |
25 |
20 |
2.5 |
10 |
3 |
2900 |
220 |
0.55 |
|
32FPZ-11(D)(自吸) |
32 |
25 |
3.4 |
11 |
3 |
2900 |
380 |
0.75 |
|
32FPZ-18(D)(自吸) |
40 |
32 |
11 |
18 |
4 |
2900 |
380 |
1.5 |
|
32FPZ-20(D)(自吸) |
50 |
40 |
13 |
20 |
4 |
2900 |
380 |
2.2 |
|
65FPZ-28(自吸) |
65 |
50 |
20 |
28 |
4 |
2900 |
380 |
4 |
|
80FPZ-28（自吸） |
80 |
65 |
50 |
28 |
4 |
2900 |
380 |
5.5 |
|
80FPZ-32(自吸) |
80 |
65 |
50 |
32 |
4 |
2900 |
380 |
7.5 |
