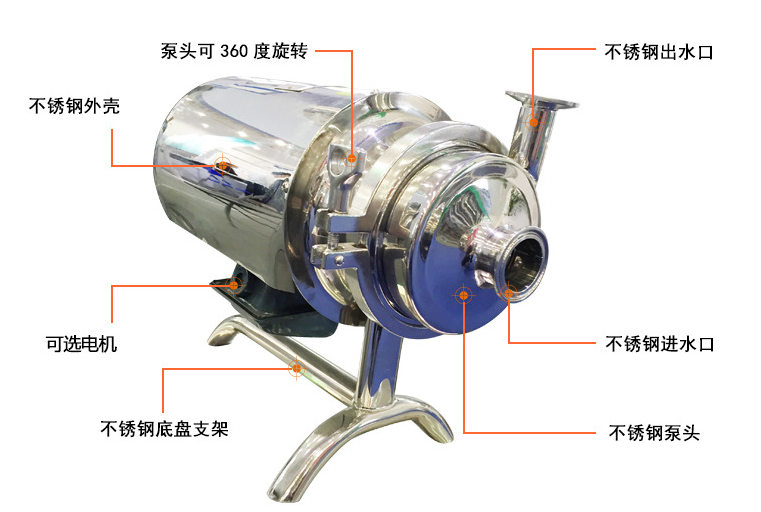

BAW衛生級離心泵由以下部分組成：標準的馬達、葉輪、泵殼、衛生機械密封。它具有專業清洗系統（CIP)設計的內部無死角和可清洗的密封，外部由一個不銹鋼的外罩可保護馬達，還有四個可調節的不銹鋼支腳。
衛生級離心泵的形式為單級、單吸、開式葉輪。泵殼、葉輪經精心設計，減小了阻力，徹底消滅了衛生死角。由于其特殊的結構，所以提高了了泵內液體的流速，從而提高了泵的整體性能，且易于清洗，具有良好的衛生性能。它可以滿足產品對衛生、柔性處理的要求并具有耐化學腐蝕性能。
機械軸封采用高質量的不銹鋼和碳化硅定制而成。大大提高了耐磨性和滋潤型，延長了適用壽命。
電機選用了“ABB”電機，防護等級IP55.F級絕緣、寬電壓結構。
制作時泵體、葉輪采用整體精密澆鑄，所有零件表面處理。安裝時由專用工裝夾具保證尺寸間隙。
軸封處采用開啟式結構，故即使軸封處有少量泄漏，亦可及時觀察。即使短時間內未察覺也不會滿溢到電動機。從而保證了電動機的使用壽命。
本系列泵制作精細，不易結垢，特別適用于CIP清洗。
本系列泵結構簡單、拆卸方便，嗓音低，效率高，對物料處理平緩柔和，符合食品衛生要求又保證了產品的原有風味。
BAW型系列泵的使用條件、
流量：選用性能曲線表中中間段為宜。
工作溫度：-20－100℃（滅菌溫度133℃）。
工作條件：衛生離｀b泵屬高低液位幾水平輸送，
BAW不銹鋼衛生食品泵性能參數:
|
型 號 |
流量 |
揚程 |
電機 |
進出 |
備?注 |
中心高度 |
|
BAW-1-10 |
1 |
10 |
0.37 |
25/25 |
配ABB電機、國產電機 |
135-165 |
|
BAW-3-16 |
3 |
16 |
0.75 |
38/32 |
配ABB電機、國產電機 |
175-215 |
|
BAW-5-24 |
5 |
24 |
1.5 |
38/38 |
配ABB電機、國產電機 |
180-220 |
|
BAW-5-32 |
5 |
32 |
2.2 |
38/38 |
配ABB電機、國產電機 |
180-220 |
|
BAW-10-24 |
10 |
24 |
2.2 |
51/38 |
配ABB電機、國產電機 |
180-220 |
|
BAW-10-36 |
10 |
32 |
3 |
51/38 |
配ABB電機、國產電機 |
195-235 |
|
BAW-15-24 |
15 |
24 |
3 |
51/51 |
配ABB電機、國產電機 |
195-235 |
|
BAW-20-24 |
20 |
24 |
4 |
51/51 |
配ABB電機、國產電機 |
205-245 |
|
BAW-20-36 |
20 |
36 |
5.5 |
51/51 |
配ABB電機、國產電機 |
220-260 |
|
BAW-30-24 |
30 |
24 |
5.5 |
63/51 |
配ABB電機、國產電機 |
220-260 |
|
BAW-30-36 |
30 |
36 |
7.5 |
63/51 |
配ABB電機、國產電機 |
220-260 |
|
BAW-40-36 |
40 |
36 |
7.5 |
76/63 |
配ABB電機、國產電機 |
220-260 |
|
BAW-50-40 |
50 |
40 |
11 |
76/63 |
配ABB電機、國產電機 |
250-290 |
|
BAW-80-30 |
80 |
30 |
15 |
102/102 |
配ABB電機、國產電機 |
250-290 |
|
BAW80-40 |
80 |
40 |
18.5 |
102/102 |
配ABB電機、國產電機 |
250-290 |
產品應用
衛生級離心泵可廣泛適用于各類液體物料的輸送。
藥品：輸液，蒸餾水，高純水，臺顆粒(3-6毫米）的中藥液體，浸出液;
化妝品：染料、酒精、香精油;
乳品：乳清、奶油、牛奶、糖液;
飲料：酒精、白酒、啤酒、麥芽汗、發酵液、果汁飲料、帶顆粒飲料;
其它：糖果業、焙烤業、化工領域等。
它不但可以輸送普通的低、中粘度溶液、也可以輸送臺懸浮物或有腐蝕性的溶液。
