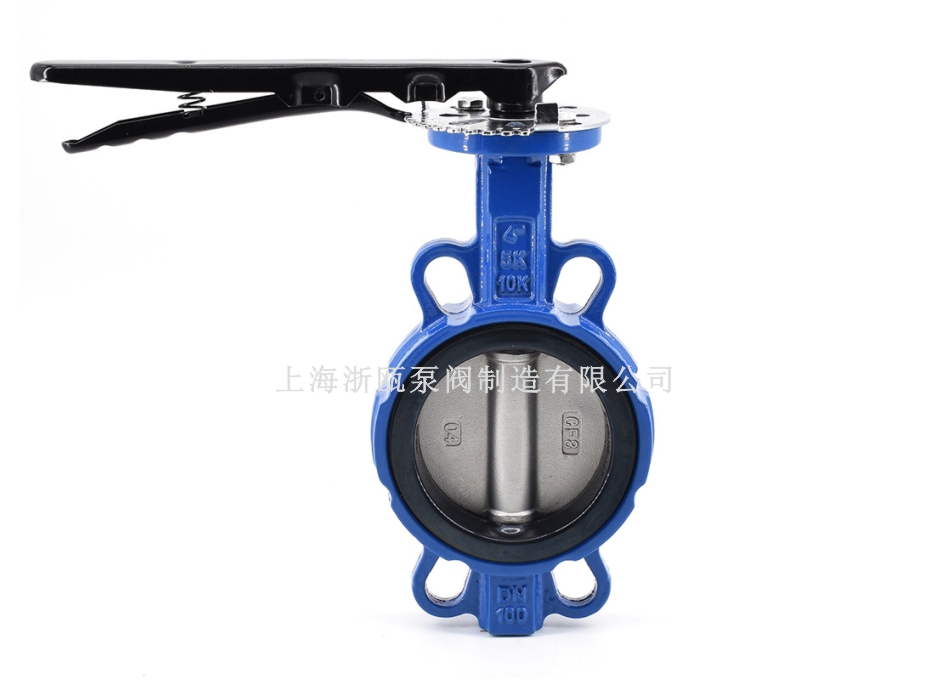

點擊圖片放大D71X手柄對夾式軟密封蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。【D71X/F軟密封對夾式蝶閥】蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。
D71X手柄對夾式軟密封蝶閥用途及特點：
采用對夾中心板式結構，主要由閥體，閥板，閥軸，閥座及傳動裝置組成，廣泛用于水廠、電廠、鋼廠、造紙、化工、輕紡、食品等給排水、氣體管道上作調節流量和截流介質的作用。
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥門具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
D71X手柄對夾式軟密封蝶閥零部件材料：
|
零件名稱 |
材料 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼及特殊材料 |
|
蝶板 |
球墨鑄鐵、鑄鋼、不銹鋼及合金鋼 |
|
閥軸 |
2Cr13、不銹鋼 |
|
密封圈 |
丁腈耐油橡膠、聚四氟乙烯 |
|
填料 |
O型圈、柔性石墨 |
D71X手柄對夾式軟密封蝶閥性能參數：
公稱通經DN（mm)
50～2000
50～2000
公稱藥理PN（MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠：-40℃～80℃，氟橡膠：-20℃～,150℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動

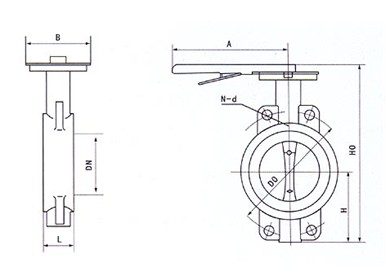

D71X對夾式軟密封蝶閥尺寸參數：
通徑DN（mm)
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-d
DO
n-d
DO
n-d
50
43
63
235
270
110
110
44
125
48
125
48
65
46
70
250
270
110
130
44
145
48
145
48
80
46
83
275
270
110
150
48
160
88
160
88
100
52
105
316
270
110
170
48
180
88
180
88
125
56
115
340
310
110
200
88
210
88
210
88
150
56
137
376
310
110
225
88
240
8-22
240
8-22
200
60
164
430
353
150
280
88
295
8-22
295
8-22
250
68
206
499
353
150
335
128
350
12-22
355
12-26
300
78
230
570
380
150
395
12-22
400
12-22
410
12-26
D71X手柄對夾式軟密封蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
