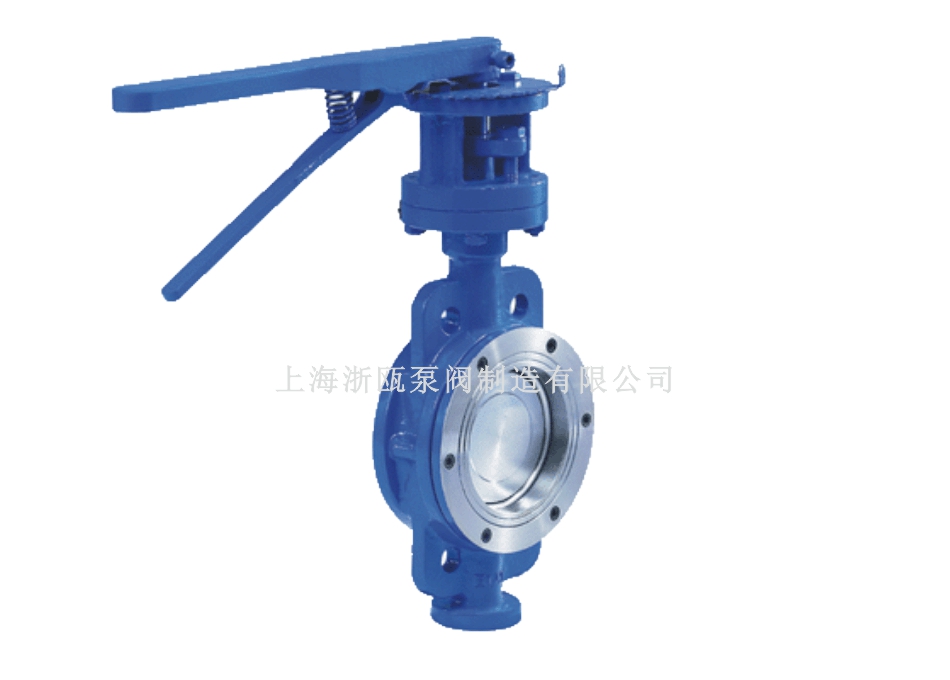

D73H手柄硬密封對夾蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截斷流體裝置。
D73H手柄硬密封對夾蝶閥特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
D73H手柄對夾硬密封蝶閥部件材料：
|
零件名稱 |
零件材料 |
|
碳鋼、不銹鋼、鉻鋼、合金鋼 |
|
|
蝶板 |
碳鋼、不銹鋼、鉻鋼、合金鋼 |
|
密封圈 |
316不銹鋼+柔性石墨、聚四氟乙烯 |
|
閥桿 |
45#、2Cr13、不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨、聚四氟乙烯 |
|
備注 ：鑄鋼：WCB，合金鋼：WC6、WC9,鉻鉬鋼，不銹鋼：CF8、CF8M、CF3、CF3M |
|
D73H手柄硬密封對夾蝶閥性能參數：
|
公稱通徑DN（mm) |
50～2000 |
|||
|
公稱壓力PN（Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
泄漏率 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||

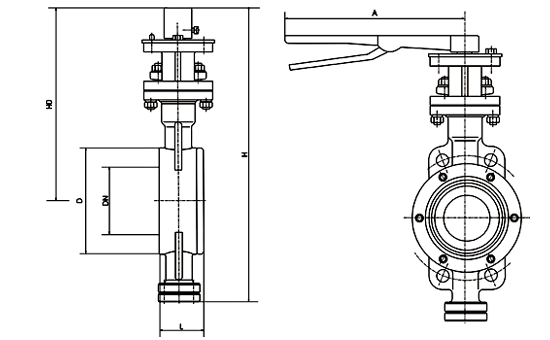

D73H手柄硬密封對夾蝶閥尺寸：
|
公稱通經(DN) |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||||||
|
L |
L2 |
H |
H1 |
D |
Z-D |
A |
D1 |
Z-D |
A |
D |
Z-D |
A |
|
|
50 |
43 |
265 |
350 |
112 |
125 |
4-18 |
90℃ |
125 |
4-18 |
90℃ |
125 |
4-18 |
90℃ |
|
65 |
46 |
265 |
370 |
115 |
145 |
4-18 |
90℃ |
145 |
4-18 |
90℃ |
145 |
4-18 |
90℃ |
|
80 |
49 |
320 |
380 |
120 |
160 |
8-18 |
45℃ |
160 |
8-18 |
45℃ |
160 |
8-18 |
45℃ |
|
100 |
56 |
320 |
420 |
138 |
180 |
8-18 |
45℃ |
180 |
8-18 |
45℃ |
190 |
8-22 |
45℃ |
|
125 |
64 |
340 |
460 |
164 |
210 |
8-18 |
45℃ |
210 |
8-18 |
45℃ |
220 |
8-26 |
45℃ |
|
150 |
70 |
390 |
555 |
175 |
240 |
8-22 |
45℃ |
240 |
8-22 |
45℃ |
250 |
8-26 |
45℃ |
