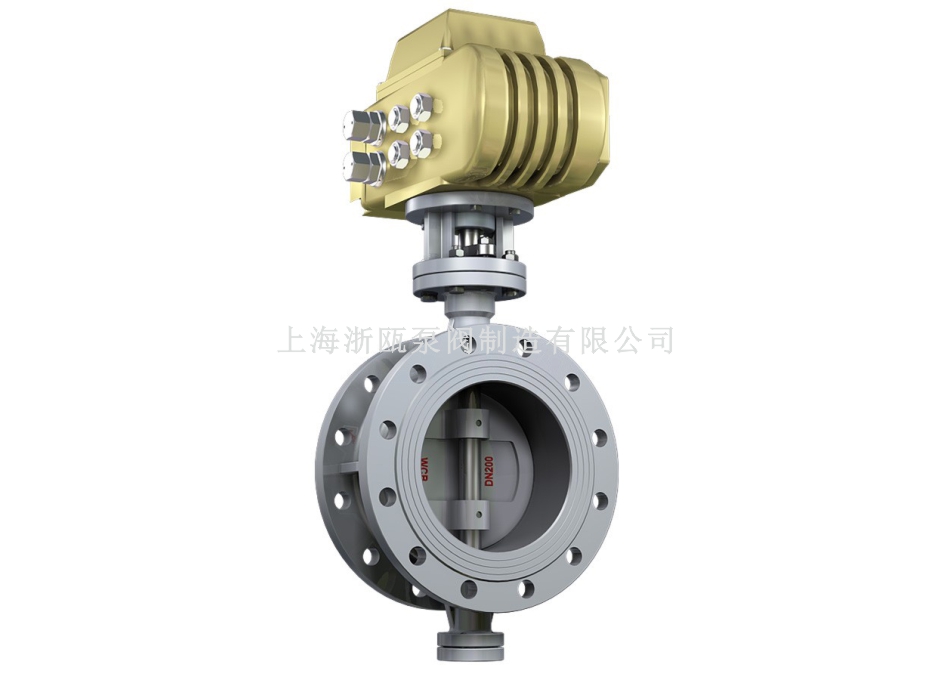

D943H電動硬密封蝶閥

首頁 > 產品中心 > 蝶閥

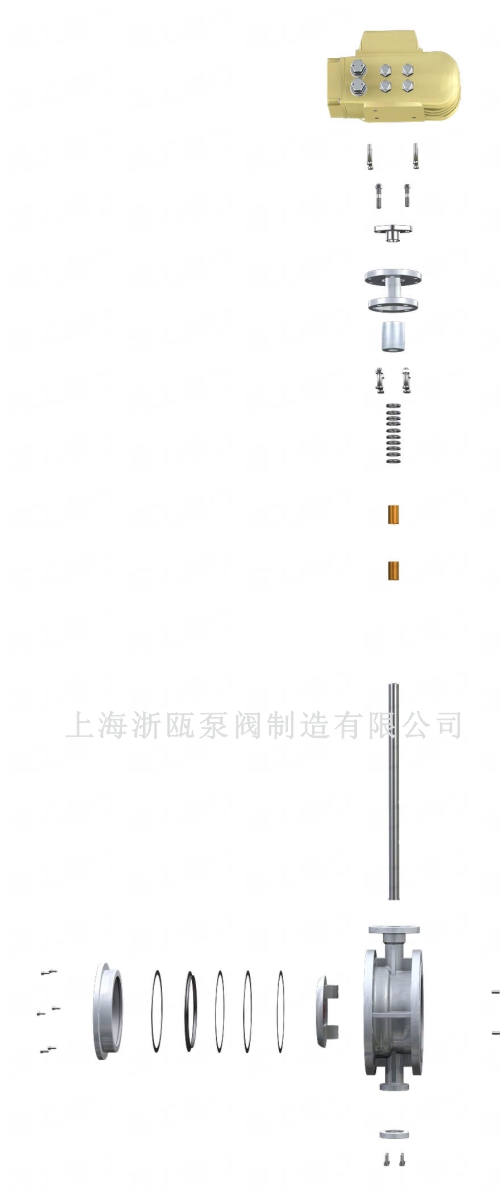

D943H電動硬密封蝶閥符合國家標準JB/T8527－97(金屬密封蝶閥)，GB／T13927－92(通用閥門壓力試驗)標準及閥門其它相關標準的規定。本產品由電動執行器、閥體、蝶板、密封圈、傳動機構等主要部件組成?！綝943H電動硬密封蝶閥】結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。

D943H電動硬密封蝶閥用途及特點適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截?cái)嗔黧w裝置。

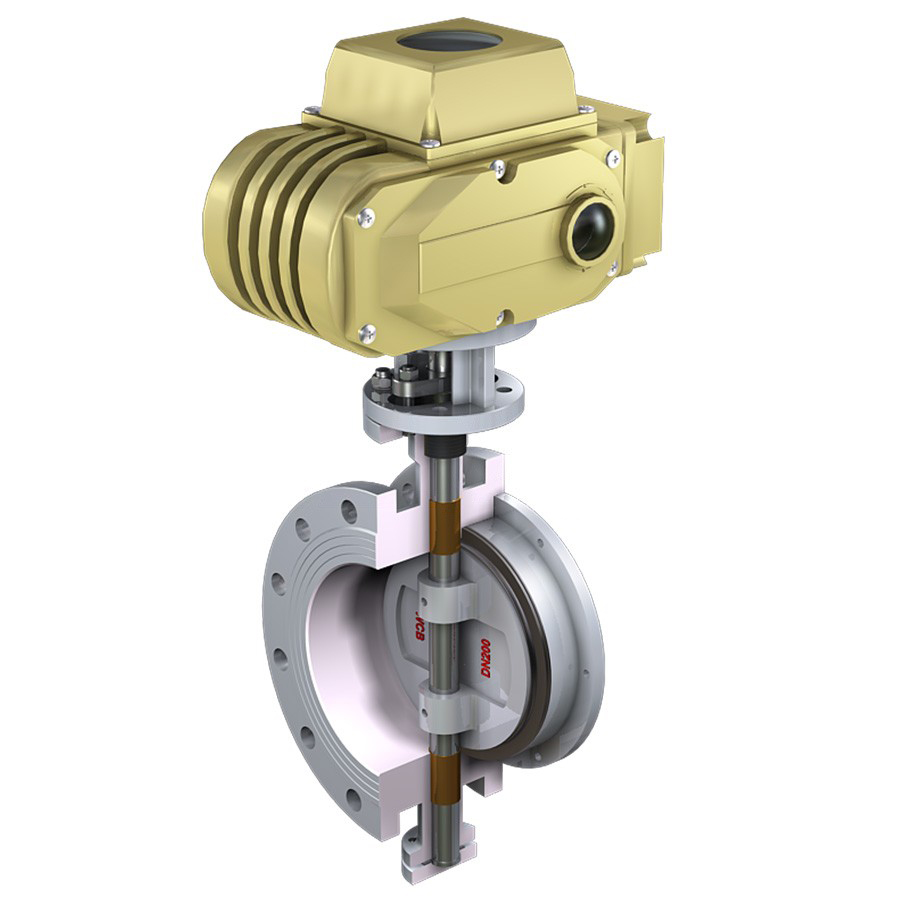

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。


【執行器參數】：

1、功能強勁:智能型、調節型、開關式。

2、體積小巧：體積僅相當于同類產品的35%左右。

3、使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。

4、保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。

5、智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。

也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。

材料


閥體

WCB、合金鋼、不銹鋼

蝶板

WCB、合金鋼、不銹鋼

閥軸

2Cr13不銹鋼、合金鋼

密封圈

不銹鋼圈

D943H電動硬密封蝶閥性能參數：

公稱通徑DN（mm)

50～2000

公稱壓力PN（Mpa)

0.6

1.0

1.6

2.5

密封試驗(Mpa)

0.66

1.1

1.76

2.75

強度試驗(Mpa)

0.9

1.5

2.4

3.75

適用溫度

碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

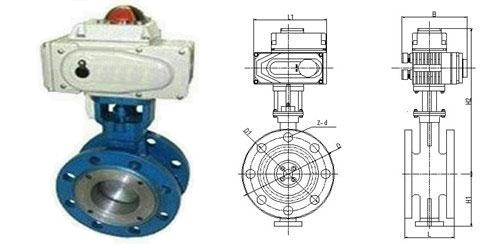

公稱通經(DN)

主要尺寸

法蘭尺寸和螺栓規格

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

530

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

530

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

565

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

600

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

640

164

250

210

8-18

250

210

8-18

270

220

8-26

150

140

705

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

775

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

945

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

1070

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

1140

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1210

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1335

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1415

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1605

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1844

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

2040

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

2255

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

2380

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2640

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

1400

530

2886

850

1675

1590

36-42

1685

1590

36-48

1755

1640

36-62

1600

600

3156

1030

1915

1820

40-48

1930

1820

40-56

1975

1860

40-62

1800

670

3421

1230

2115

2020

44-48

2130

2020

44-56

2195

2070

44-70

2000

760

3685

1350

2325

2230

48-48

2345

2230

48-62

2425

2300

48-70

D943H電動硬密封蝶閥用途及特點適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截?cái)嗔黧w最佳裝置。
