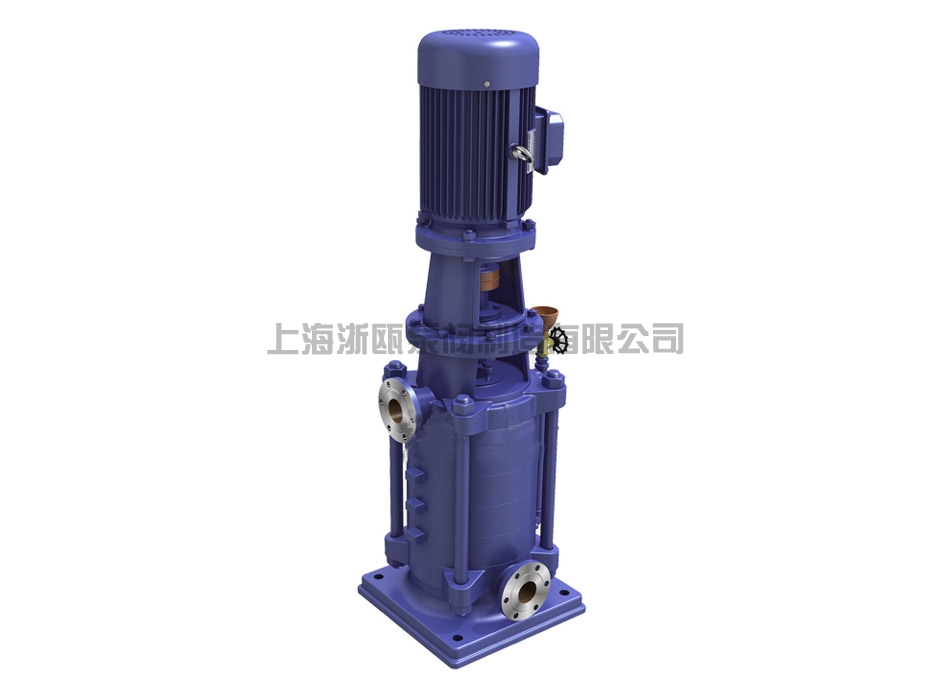

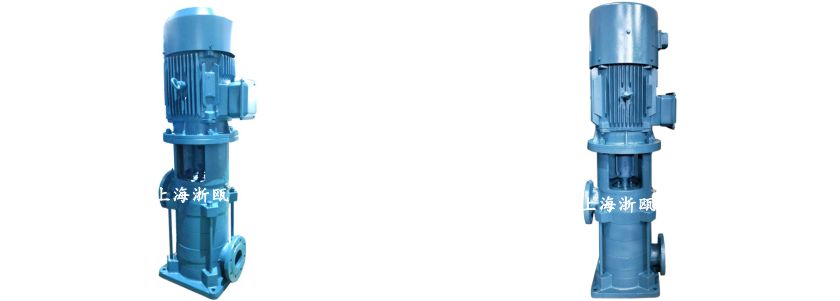

DL DLR型立式多級離心泵

首頁 > 產品中心 > 多級泵

產品概述
DL型立式多級離心泵是根據我國對高層建筑給排水及從臥式多級離心泵基礎上進行優化設計和制造的，該型泵由于采用了高效節能的水力模型,因此具有效率高,性能范圍廣等優點,更好地滿足了用戶的使用要求.另外,本型泵在結構上采用了立式、分段形式，且運轉安全、平穩、壽命長、占地面積小、安全維修方便。

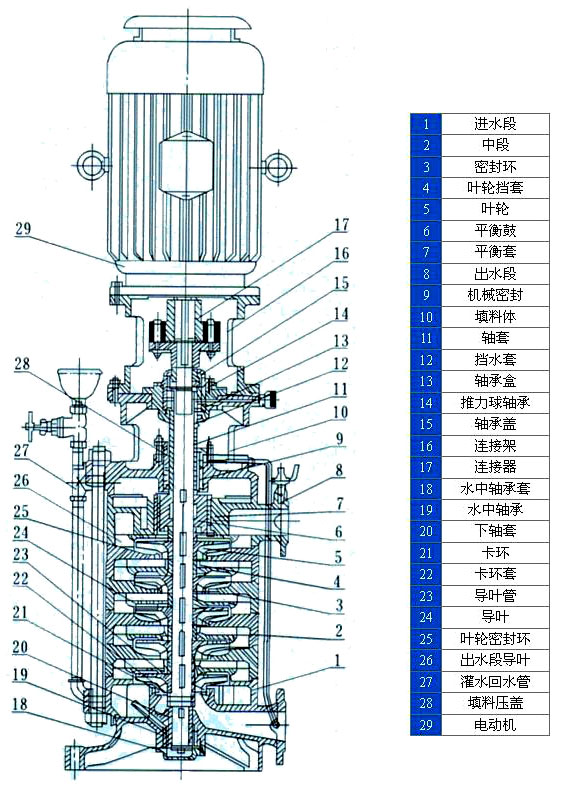

產品結構特點


安裝方便，方式靈活?？捎羞M(jìn)出口成0°C，90°C，180°C，270°C等四種方式。流量：5-300m3/h 揚程：20-240m轉速1450r/min
產品用途
DL、DLR型立式多級離心泵適用于工業和城市給排水、高層建筑增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80°C，DLR型介質使用溫度不超過120°C。

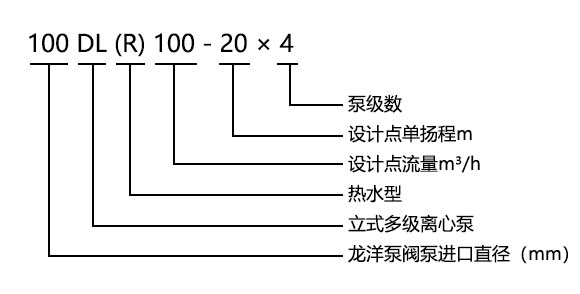

型號意義

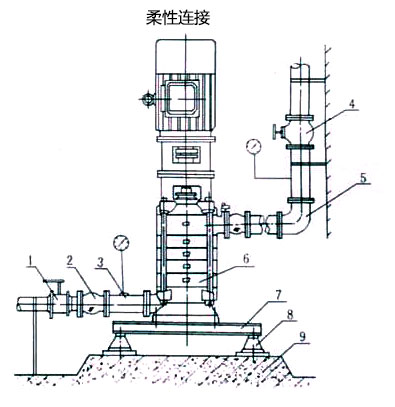

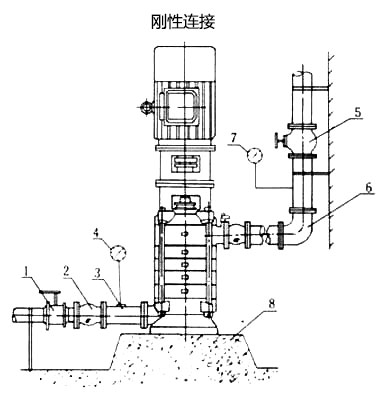

安裝方式


編號 名稱 編號 名稱
1 球閥 1 球閥
2 撓性接頭 2 撓性接頭
3 取壓直管 3 取壓直管
4 真空壓力表 4 閘閥
5 閘閥 5 彎管
6 彎管 6 泵
7 壓力表 7 聯接板
8 水泥臺座 8 JGD型隔振器
9 水泥臺座

DL DLR型立式多級離心泵性能參數：

型 號 級
數 		口徑
(mm) 		流量
(m3/h) 		揚程
(m) 		功率
(KW) 		轉速
(r/min) 		汽蝕余量
(m)
40DL(DLR)6-12 2 40 6 24 1.5 1480 3.2
3 36 2.2
4 48 3
5 60 4
6 72 4
7 84 5.5
8 96 5.5
9 108 7.5
10 120 7.5
11 132 7.5
12 144 11
50DL(DLR)12.5-12.5 2 50 12.5 25 3 1480 2.2
3 3.75 3
4 50 4
5 62.5 5.5
6 75 7.5
7 87.5 7.5
8 100 7.5
9 112.5 11
10 125 11
65DL(DLR)30-15 2 65 30 30 5.5 1480 2.82
3 45 7.5
4 60 11
5 75 15
6 90 15
7 105 18.5
8 120 22
9 135 22
10 150 30
80DL(DLR)50-20 2 80 50 40 11 1480 2.2
3 60 15
4 80 22
5 100 30
6 120 3.
7 140 37
8 160 45
9 180 45
10 200 55
100DL(DLR)72-20 2 100 72 40 15 1480 2.8
3 60 18.5
4 80 30
5 100 37
6 120 37
7 140 45
8 160 55
9 180 55
10 200 75
100DL(DLR)100-20 2 100 100 40 18.5 1480 2.8
3 60 30
4 80


37
5 100 45
6 120 55
7 140 75
8 160 75
9 180 90
10 200 90
150DL(DLR)150-20 2 150 150 40 30 1480 2.8
3 60 37
4 80 45
5 100 55
6 120 75
7 140 90
8 160 90
9 180 110
10 200 132
150DL(DLR)165-20 2 150 160 50 37 1480 3.5
3 75 55
4 100 75
5 125 90
6 150 110
7 175 132
8 200 132
9 225 160
10 250 160
150DL(DLR)200-20 2 150 200 40 37 1480 3.5
3 60 55
4 80 73
5 100 90
6 120 110
7 140 110
8 160 132
200DL(DLR)300-20 2 200 300 40 55 1480 5
3 60 75
4 80 110
5 100 132
6 120 160
7 140 160
8 160 200

DL型立式多級離心泵主要用途
DL型立式多級離心泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。介質使用溫度不超過80℃，DIR型介質使用溫度不超過120℃。

4 DL型立式多級離心泵使用條件
1、使用的介質應類似水,運動粘度<150mm2/s,且無堅硬顆粒,無腐蝕性質;
2、DL立式多級泵使用的環境海拔高度<1000米,超過時應在訂貨進提出,以便本廠為您提供更為可靠的產品;
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。
