概述

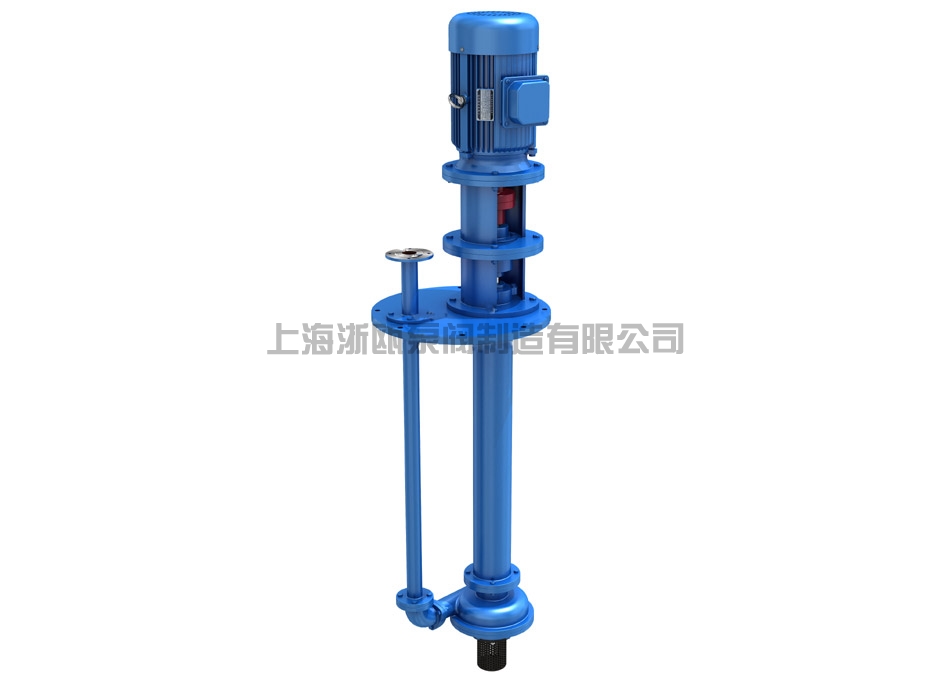

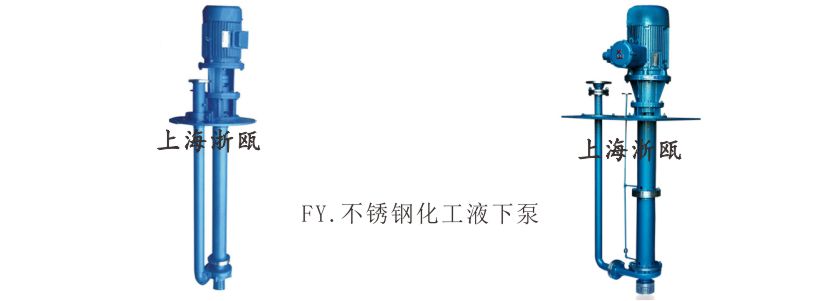

FY型系列化工液下泵是立式單級單吸離心泵。用于輸送不含固體顆粒和不易結晶的有腐蝕液體。被輸送介質溫度-20℃ -150℃。特殊需要時可為-50℃ -150℃。液下泵工作部分淹沒在液體內,軸封無泄漏現象。且占地面積小,使用可靠,維修方便,耐腐蝕性能強等特點。廣泛適用于化工。石油等工業部門。

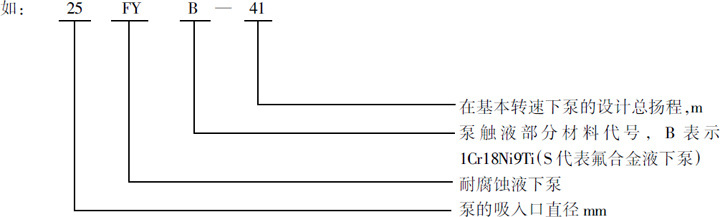

泵型號意義說明

結構說明

FY型液下泵主要由泵體、泵蓋、葉輪、軸、彈性聯軸器、管法蘭、導軸承、中間接管、出液管、軸承架、底板、電機架等另件組成。

泵的吸入口順著軸線方向,出口與軸線平行。

泵的轉向自吸入口向電動機端看去,為順時針方向旋轉。

FY型泵的立式電動機以螺栓固緊于電機座上,并通過彈性聯軸器與泵直接傳動、泵體、中間接管、泵架、出液管、管法蘭,以螺栓聯接構成一起,固定在底板上,泵的整體通過底板安裝在容器上。FY型泵除去觸液部件外其它主要另件,如電機座。泵架。底架等均用鑄鐵制造。

泵的軸向力與徑向力,(包括泵運轉中所產生的水壓力,葉輪及轉子重量等),均由軸承盒內所裝單向推力球軸承,單列向心球軸承;以及滑動導軸所承受為保證泵安全正常運轉。軸承以黃油潤滑之,導軸承所輸送的液體潤滑。因此,工作時液面必須高于葉輪中心線。

FY型泵采用軟填料密封為基本密封形式并于填料環處通以黃油,保證填料正常工作延長使用壽命,黃油中宜加入適量二硫化鉬。

此外,FY型耐腐蝕液下離心泵系列,因伸入容器長度L的長短不同,則又分為中間導軸承之結構和無中間導軸承的結構。

FY耐腐蝕液下泵性能參數：

型 號	口徑 （mm）	流量		揚程 （m）	轉速 （r/min）	功率
		（m3/h）	（L/s）			軸功率	電機功率
25FY-16	25	3.6	1	16	2900	0.713	1.5
25FY-16A	25	3.27	0.91	13	2900	0.713	1.5
25FY-25	25	3.6	1	25	2900	1.16	2.2
25FY-25A	25	3.27	0.91	20	2900	1.16	2.2
25FY-41	25	3.6	1	41	2900	2.51	4
25FY-41A	25	3.27	0.91	33	2900	2.51	3
40FY-16	32	7.2	2	16	2900	0.78	2.2
40FY-16A	32	6.55	1.82	13	2900	0.78	1.5
40FY-26	32	7.2	2	26	2900	1.45	3
40FY-26A	32	6.55	1.82	21	2900	1.45	3
40FY-40	32	7.2	2	40	2900	2.53	5.5
40FY-40A	32	6.55	1.82	32	2900	2.53	5.5
50FY-16	40	14.4	4	16	2900	1.18	3
50FY-16A	40	13.1	3.64	13	2900	1.18	3
50FY-25	40	14.4	4	25	2900	1.96	4
50FY-25A	40	13.1	3.64	20	2900	1.96	3
50FY-40	40	14.4	4	40	2900	3.73	7.5
50FY-40A	40	13.1	3.61	33	2900	3.73	5.5
65FY-16	50	28.8	8	16	2900	2.16	4
65FY-16A	50	26.2	7.28	13	2900	2.16	3
65FY-25	50	28.8	8	25	2900	3.56	5.5
65FY-25A	50	26.2	7.28	21	2900	3.56	5.5
65FY-40	50	28.8	8	40	2900	6.04	11
65FY-40A	50	26.2	7.28	33	2900	6.04	11
80FY-15	65	54	15	15	2900	3.34	7.5
80FY-15A	65	49.1	13.65	12	2900	3.34	7.5
80FY-24	65	54	15	24	2900	5.43	11
80FY-24A	65	49.1	13.65	20	2900	5.43	11
80FY-38	65	54	15	38	2900	9.64	18.5
80FY-38A	65	49.1	13.65	31	2900	9.64	15
100FY-23	80	100.8	28	23	2900	9.25	18.5
100FY-23A	80	91.8	25.5	18	2900	9.25	15
100FY-37	80	100.8	28	37	2900	14.73	22
100FY-37A	80	91.8	25.5	31	2900	14.73	22

產品用途
適于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質、石油產品及腐蝕性的液體。
