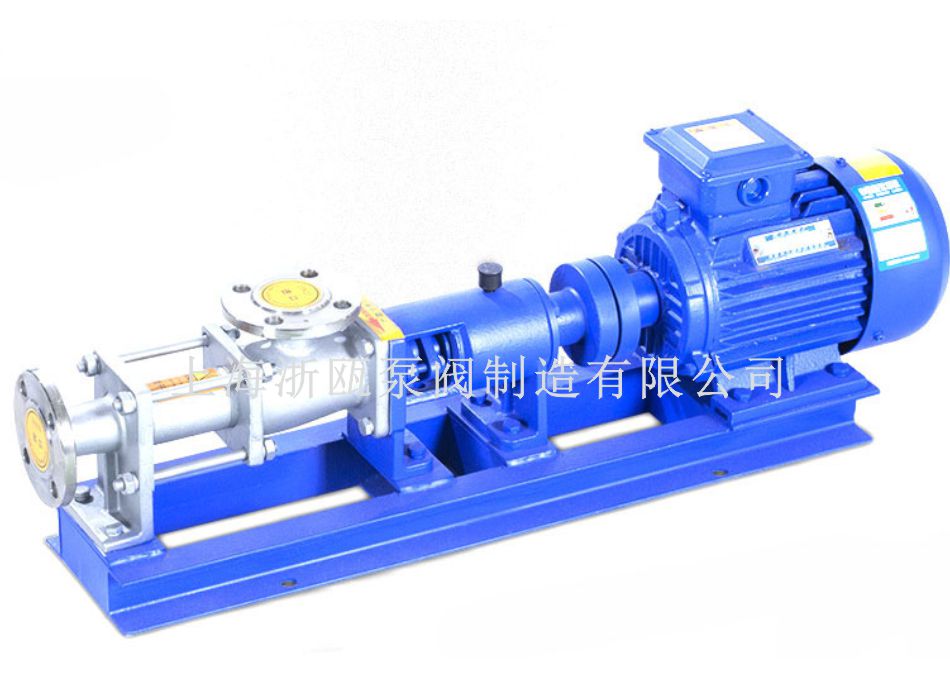

G型不銹鋼單螺桿泵是容積式轉子泵,主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。由于定子和轉子的特殊幾何形狀,分別形成單獨的密封容腔,介質由軸向均勻推行流動,內部流速低,容積保持不變,壓力穩定,因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPA,清水揚程60M,適用于輸送介質溫度80°C以下(特殊要求可達150°C)。因定子選用多種彈性材料制成,所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送,有一般泵種所不能勝任的特點。其流量與轉速成正比。傳動可采用聯軸器直接傳動,或釆用調速電機,三角帶,變速箱等裝置變速。并且整泵零件少,結構緊湊,維修簡單。

G型不銹鋼單螺桿泵結構說明

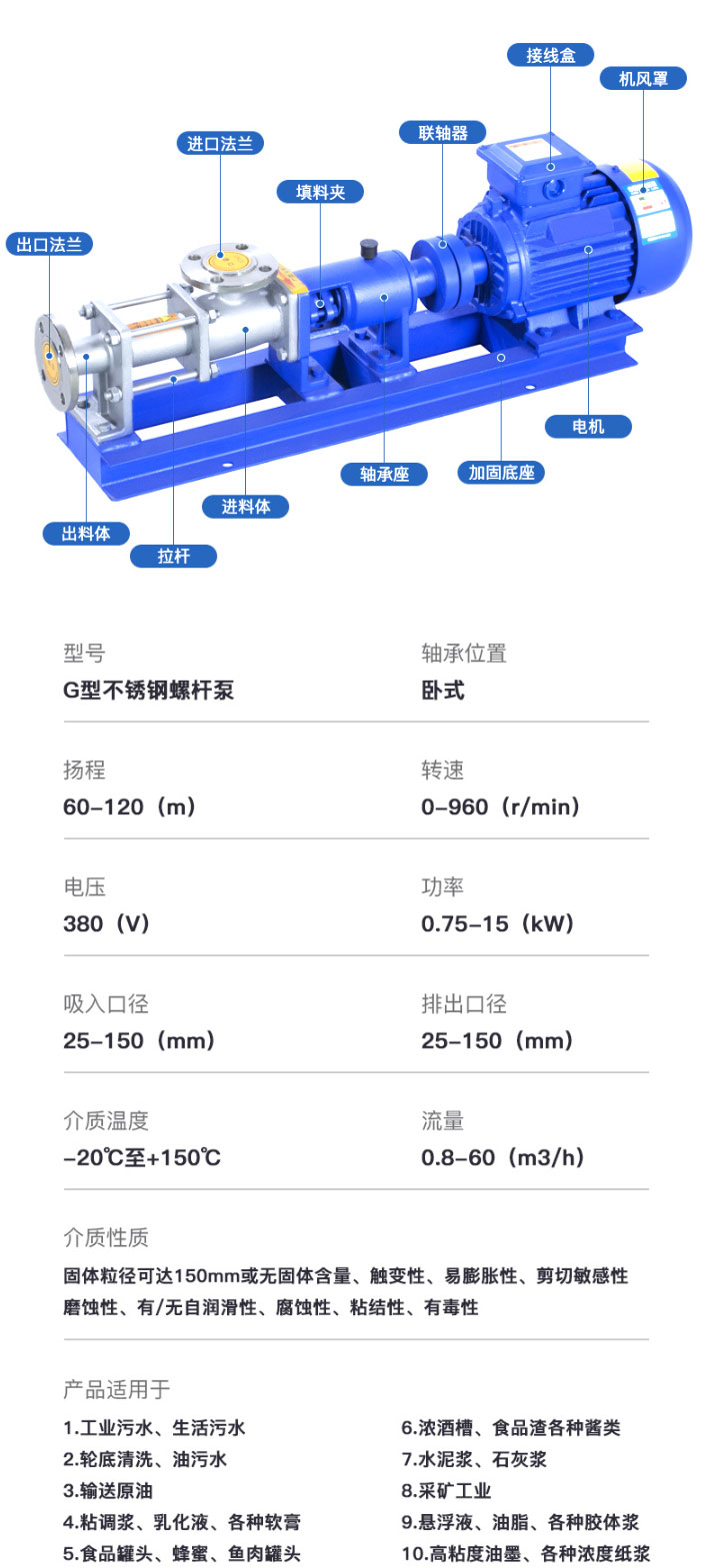

1、G型單桿泵由進料體、出料體、轉子、定子、傳動部件、萬向節部件、密封部件和軸承座組

2、工作部分由一根旋轉的偏心轉子和定子組成,在任何一個橫截面內,轉子和定子有兩個接觸

點。沿轉子或定子的工作長度,這些接觸點形成兩條密封線,從而形成一個或數個密封腔。轉

子轉動時,進入密封腔中的介質隨密封腔由吸入端向排出端平穩移動,整個輸送過程中,壓力

脈動很小,對被輸運介質的固有結構沒有絲毫的影響

3、由于轉子在定子腔內繞定子軸心線行星回轉運動,因比中間軸兩端須安裝萬向節轉動部

件,以保證轉子等角速的行星回轉運動。

4、G型單螺杄可安裝墳料密封、單端面機楲密封和雙端面杋械密封部件。由于密封座按標準尺

寸設計,所以填料密封、單謝面機械密封和雙端面機械密封可在同一泵上互更換。

與離心泵相比螺桿泵無需安裝閥門，流量更加穩定；

與柱塞泵相比G型不銹鋼單螺桿泵具有更強的自吸能力；

與隔膜泵相比不銹鋼螺桿泵可輸送各種混合雜質含有氣體及固體顆粒或纖維的介質，也可輸送各種腐蝕性物質；

與齒輪油泵相比，G型不銹鋼單螺桿泵可輸送更高粘度的介質；

與柱塞泵，隔膜泵及齒輪泵不同的是，G型不銹鋼螺桿泵可用于藥劑填充和計量。

G型不銹鋼單螺桿泵性能參數：

單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

G型不銹鋼單螺桿泵產品用途

環境保護‘工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送，特別使用于油水分離器

板框壓濾機設備等。

船舶工業：輪底清洗、油水、油渣、油污水等戒指輸送。

石油工業：輸送原油、原油與水的混合物、煤田氣和水的混合物、往地層內灌注聚合物等。

醫藥、日化：各種粘稠漿、乳化液、各種軟膏化裝品

食品罐頭行業：各種粘稠淀粉、濃酒糟、糧食制品渣、各種醬類、漿類、固體物漿液

建筑行業：水泥沙漿、石灰漿、涂料、糊狀體的噴涂

采礦行業：礦井內的固體顆粒、地下水、污漿水

化學行業：各種懸浮液、油脂、各種膠體漿、各種粘合劑

印刷、造紙：高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿，短纖維漿料

工業鍋爐、電廠：水煤漿輸送
