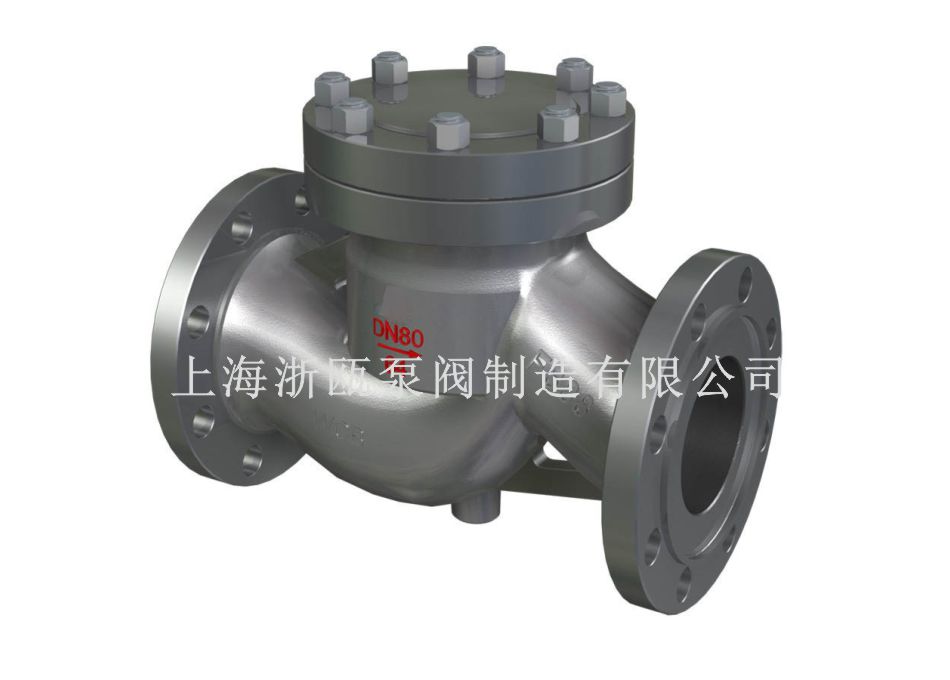

點擊圖片放大H41H/W升降式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

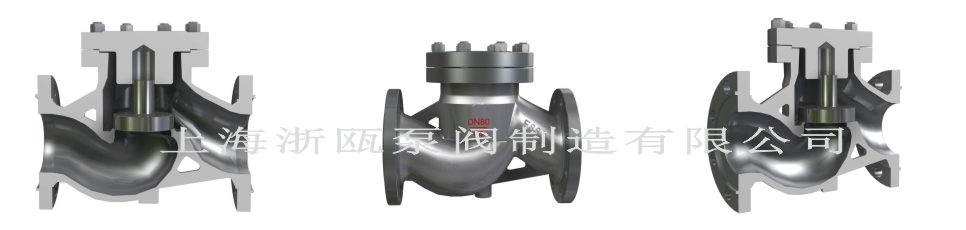

結構與特點
1、選材考究，符合國內、外相關標準，材料的質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用
應用規范
|
設計與制造
|
GB/T12235
|
|
|
連接端尺寸
|
結構長度
|
GB/T12221
|
|
法蘭尺寸
|
JB/T79
|
|
|
檢驗與試驗
|
JB/T9092
|
|
|
材料
|
碳鋼
|
GB/T12229
|
|
不銹鋼
|
GB/T12230
|
|
|
合金鋼
|
Q/ZB66
|
|
|
標志
|
GB/T12220
|
|
|
供貨
|
JB/T7928
|
|

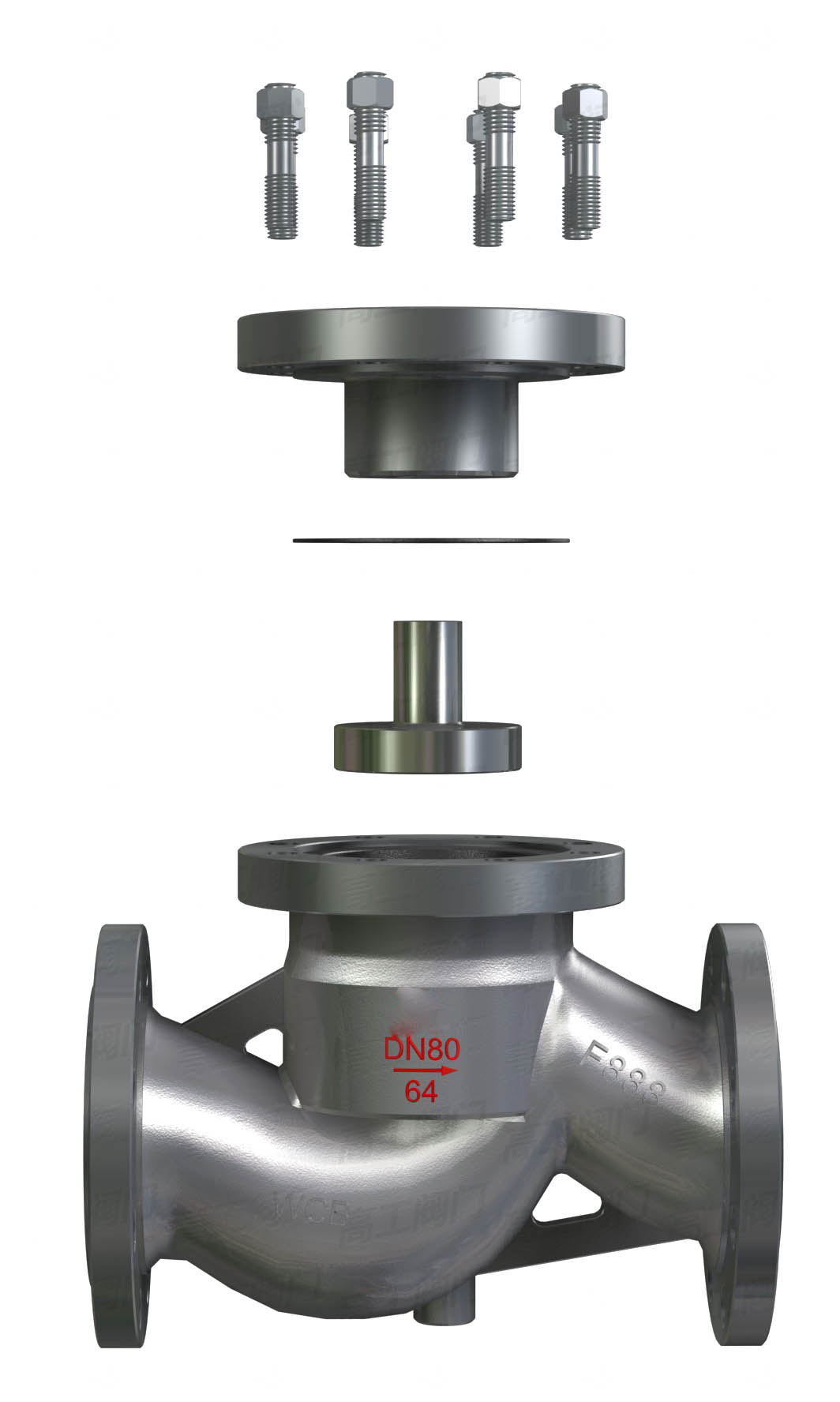

主要零件材料：
|
閥體
|
閥蓋
|
閥瓣
|
閥座
|
適用介質
|
適用溫度
(≤℃) |
|
WCB
|
WCB+D507Mo
|
WCB+D577
|
水、油品、蒸汽
|
425
|
|
|
ZG1Cr18Ni9Ti
|
0Cr18Ni9+
Stellite12 |
0Cr18Ni9+
Stellite6 |
銷酸類
|
200
|
|
|
ZG1Cr18Ni2Mo2Ti
|
CF8M+Stellite12
|
ZG1Cr18Ni2Mo2Ti
|
磷酸、醋酸類、混酸
|
200
|
|
|
ZG00Cr17Ni14Mo2
|
CF3M+Stellite12
|
CF3M+Stellite6
|
尿素、甲銨液、磷酸
|
200
|
|
|
ZG1Cr5Mo
|
ZG1Cr5Mo+
Stellite12 |
ZG1Cr5Mo+
Stellite6 |
水、油品、蒸汽
|
550
|
|
H41H升降式止回閥尺寸：
|
型號
|
公稱壓力PN
(MPa)
|
公稱通徑DN(mm)
|
尺 寸
|
重量
(Kg)
|
||||||
|
L
|
D
|
D1
|
D2
|
b
|
H
|
Z-d
|
||||
|
H41H-16C
H41W-16P
H41W-16R
|
1.6
|
25
|
160
|
115
|
85
|
65
|
16
|
71
|
4-14
|
3.3
|
|
32
|
180
|
135
|
100
|
78
|
18
|
84
|
4-18
|
5.O
|
||
|
40
|
200
|
145
|
110
|
85
|
18
|
96
|
4-18
|
6.3
|
||
|
50
|
230
|
160
|
125
|
100
|
20
|
115
|
4-18
|
8.9
|
||
|
65
|
290
|
180
|
145
|
120
|
20
|
145
|
4-18
|
13.2
|
||
|
80
|
340
|
195
|
160
|
135
|
22
|
156
|
8-18
|
24
|
||
|
100
|
350
|
21 5
|
180
|
155
|
24
|
170
|
8-18
|
48
|
||
|
125
|
400
|
245
|
210
|
185
|
26
|
201
|
8-18
|
60
|
||
|
150
|
480
|
280
|
240
|
210
|
26
|
238
|
8-23
|
95
|
||
|
型號
|
公稱壓力PN(MPa)
|
公稱通徑DN(mm)
|
尺 寸
|
重量
|
|||||||
|
L
|
D
|
D1
|
D2
|
D3
|
b
|
H
|
Z-d
|
(Kg)
|
|||
|
H41H-25C
H41W-25P
H41W-25R
|
2 5
|
20
|
150
|
105
|
75
|
55
|
105
|
16
|
105
|
4-14
|
5.5
|
|
25
|
160
|
115
|
85
|
65
|
115
|
16
|
115
|
4-14
|
6
|
||
|
32
|
180
|
135
|
100
|
78
|
130
|
18
|
130
|
4-18
|
9.1
|
||
|
40
|
200
|
145
|
110
|
85
|
145
|
18
|
135
|
4-18
|
11
|
||
|
50
|
230
|
160
|
125
|
100
|
155
|
20
|
150
|
4-18
|
15.2
|
||
|
65
|
290
|
180
|
145
|
120
|
180
|
22
|
160
|
8-18
|
22
|
||
|
80
|
310
|
195
|
160
|
135
|
1 95
|
22
|
170
|
8-18
|
30
|
||
|
100
|
350
|
230
|
190
|
160
|
230
|
24
|
195
|
8-23
|
44
|
||
|
125
|
400
|
270
|
220
|
188
|
270
|
28
|
255
|
8-25
|
65
|
||
|
150
|
480
|
300
|
250
|
218
|
300
|
30
|
255
|
8-25
|
99
|
||
升降式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
