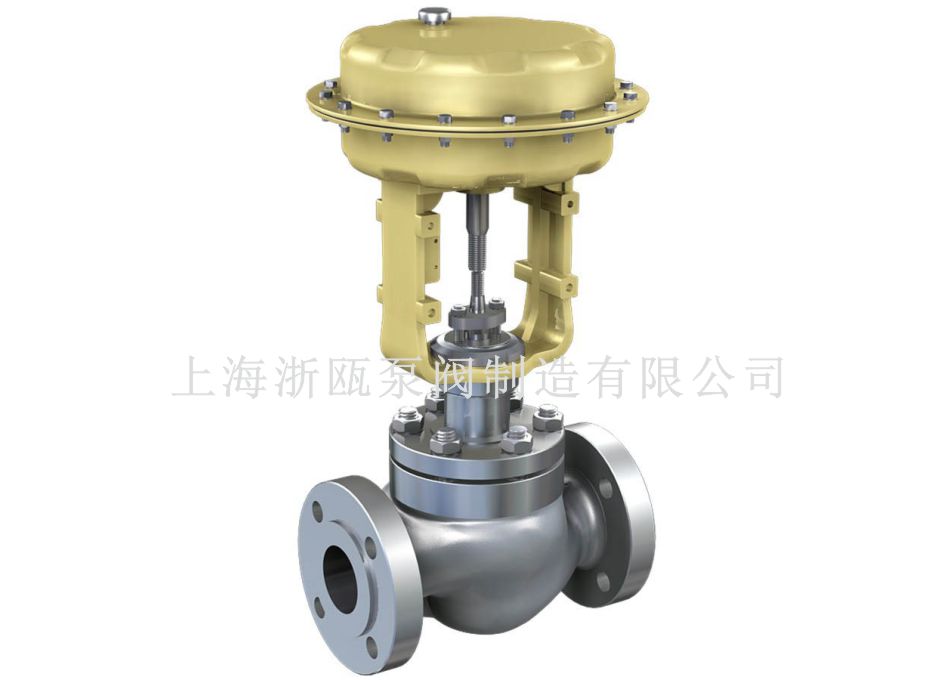

點擊圖片放大HCB平衡籠式調節閥控制各種高溫、低溫的高壓流體,是一種壓力平衡式的調節閥。閥結構緊湊,有呈S流線型的通道,還沒有一個改善套筒周圍流體平衡流動的導流翼,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合EC534標準。調節閥動態穩定性好,
嗓音低,空化腐蝕小。調節閥的泄漏量符合 ANSIB16,104標準。調節閥配用多彈簧薄虞執行機構,其結構緊湊,輸出力大產品符合GB/T4213-92。
HCB平衡籠式調節閥具有以下優點：
采用電動執行器及籠式調節閥組成?？煽刂聘鞣N高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。
平衡籠式調節閥具有結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。
平衡籠式調節閥的動態穩定性好，噪音低，空化腐蝕小。
調節閥的泄漏量符合ANSI Bl6.104標準。產品符合GB/T4213-92、JB/T7387-94 。
HCB氣動平衡籠式調節閥 性能參數：
| 執行器型式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|---|---|
| 膜片材料 | 乙丙橡膠夾尼龍布、ding腈橡膠夾尼龍布 |
| 彈簧范圍 | 20~100、80~240KPa |
| 供氣壓力 | 140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 氣源接口 | RC1/4"(HA、VA型)、RC3/8"(VP型) |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 公稱通徑 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥體型式 | 直通單座鑄造球型閥 | ||||||||||||
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||||||||
| 連接型式 | 密封面型式 | FF、RF、RJ、LG、MFM | |||||||||||
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | ||||||||||||
| 焊接標準 | 嵌接焊SW(40~50mm) 對接焊BW(65~350mm) | ||||||||||||
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 | ||||||||||||
| 上閥蓋 | 常溫型 | -17～+230℃ | |||||||||||
| 伸長I型 | -45～-17℃、 +230～+566℃ | ||||||||||||
| 伸長Ⅱ型 | -100～-45℃ | ||||||||||||
| 伸長ⅢI型 | -196～-100℃ | ||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | ||||||||||||
| 閥芯形式 | 壓力平衡式閥芯 | ||||||||||||
| 流量特性 | 等百分比te性、線性特性 | ||||||||||||
| 材料 |
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
||||||||||||
