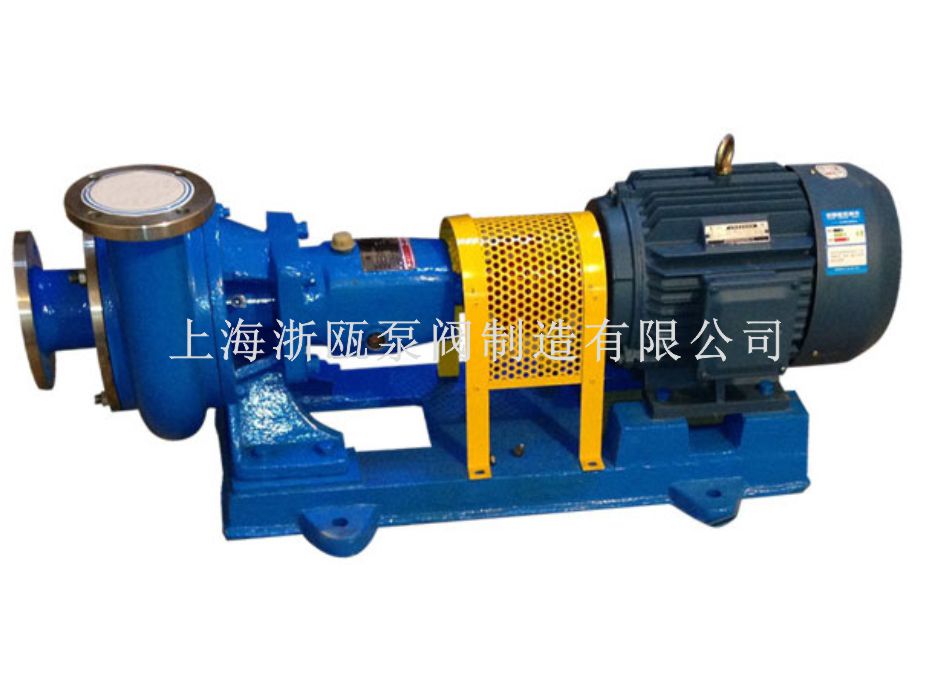

點擊圖片放大PW型臥式污水泵|耐腐蝕排污泵|不銹鋼排污泵|不銹鋼污水泵
PW、PWF型懸臂式離心污水泵產品介紹：
PW、PWF型污水泵是單級、單吸、懸臂式離心污水泵。泵吸入口為軸向水平方向，泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用新穎的雙端面機械密封結構形式，泵與電機安裝在共同底盤上，通過彈性聯軸器由電機直接驅動。該泵具有效率高、節能顯著、運行平穩、性能可靠、維修方便等優點。

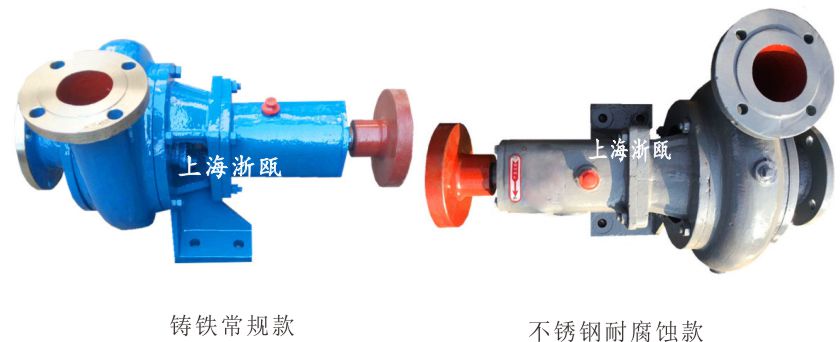

排污泵全部采用計算機設計和優化處理，從而保證產品質量的穩定可靠。(材質、鑄鐵、不銹鋼)
PW、PWF型懸臂式離心污水泵技術參數：
流量：36-180m3/h；
揚程：8.5-48.5m；
電機功率：4-30KW；
轉速：960-2950r/min；
口徑：φ65-φ100；
介質溫度：≤100℃。

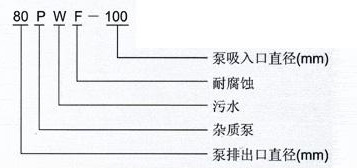

PW、PWF型懸臂式離心污水泵型號定義：
1、起動
1）檢查軸承箱內是否已加油、油位是否正常油位線。
2）檢查電機旋轉方向是否與泵的旋轉方向一致。
3）關閉吐出口閘閥及壓力表旋塞，同時經泵體上部螺孔，向泵的吸水管內灌水。
4）啟動電機、并打開壓力表旋塞。
5）待水泵達正常轉速工作、壓力表顯示相應壓力時，打開真空表旋塞并逐漸打開排水管路上的閘閥到需要為止。
2、停止
1) 先慢慢關閉出水管路閘閥，然后切斷電源。
2) 若遇冰凍季節，停機后，打開泵體下部的四方螺塞，放空存水，以免凍裂。
3) 若長期不用，則各部件應拆開擦凈，并在滑動面涂上防銹油，妥善保存。
3、運轉
1) 在泵運轉過程中，必須注意觀察儀表、軸承發熱情況，填料漏水及泵的振動、雜音等情況是否正常，如發現異常應及時處理。
2) 軸承溫度不得超過75℃。
3) 軸承油應保持在正常油位線，不能過高或過低，過低應及時加油。
4) 密封環與葉輪的配合間隙，大于以下規定值時應更換新的密封環。
吸水口直徑≤100mm時，直徑方向總間隙≥1.5mm時
吸水口直徑>100mm時，直徑方向總間咪≥2mm時

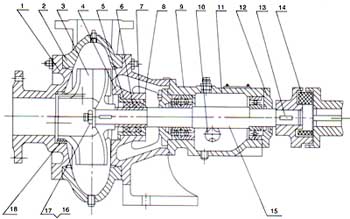

結構圖：
| 1 | 泵蓋 | 3 | 葉輪 | 5 | 軸封盒 | 7 | 軸套(4PW無) | 9 | 軸套 |
| 2 | 泵體 | 4 | 軸封體 | 6 | 墊圈 | 8 | 油封 | 10 | 油標 |
| 11 | 軸承箱 | 13 | 平鍵 | 15 | 軸 | 17 | 墊圈 | ||
| 12 | 軸承蓋 | 14 | 彈性圈 | 16 | 螺母 | 18 | 密封環 |
其他產品推薦：
|
|
|
|
PW型臥式污水泵性能參數：
|
型號 |
流量Q |
揚程 |
轉速 |
功率N（kw） |
效率 |
汽蝕余量 |
吸上真空 |
||
|
H |
n |
η |
（NPSH）r |
HS（m） |
|||||
|
（m3/h） |
（l/s） |
（m） |
（r/min） |
軸功率 |
電動機功率 |
% |
（m） |
|
|
|
50PWF-65 |
10 |
2.75 |
18 |
1440 |
2.35 |
4 |
20.5 |
5 |
6 |
|
14.5 |
4 |
16 |
2.47 |
25.5 |
|||||
|
19 |
5.25 |
14.5 |
2.58 |
29 |
|||||
|
80PWF-100 |
42 |
11.7 |
14 |
3.5 |
5.5 |
45.5 |
4.5 |
||
|
56 |
15.5 |
13.5 |
4.1 |
50 |
|||||
|
72 |
20 |
12.5 |
4.5 |
54.5 |
|||||
|
100PWF-125 |
80 |
22.2 |
14 |
5.5 |
7.5 |
55 |
4 |
||
|
100 |
27.8 |
2.5 |
5.7 |
60 |
|||||
|
125 |
34.7 |
10 |
5.44 |
62.5 |
|||||
|
50PW-65 |
14.5 |
4 |
16 |
1440 |
2.47 |
4 |
25.5 |
5 |
6 |
|
25 |
6.94 |
32 |
2900 |
3.35 |
4 |
63 |
2 |
6 |
|
|
80PW-100 |
56 |
15.5 |
13.5 |
1440 |
4.1 |
5.5 |
50 |
4.5 |
6 |
|
90 |
25 |
26 |
2900 |
7 |
11 |
75 |
3.5 |
6 |
|
|
100PW-125 |
100 |
27.8 |
12.5 |
1440 |
5.7 |
7.5 |
60 |
4 |
6 |
|
21/2PW |
60 |
16.6 |
9.5 |
1440 |
2.5 |
4 |
62 |
|
7.2 |
|
90 |
25 |
26 |
2920 |
11 |
15 |
58 |
|
5 |
|
|
90 |
25 |
43 |
2940 |
17 |
22 |
62 |
|
5.5 |
|
|
4PW |
100 |
27.8 |
11 |
960 |
4.7 |
7.5 |
64 |
|
6.5 |
|
160 |
44.4 |
25.5 |
1460 |
18 |
30 |
62 |
|
7.5 |
|
2、PWF型耐腐蝕污水泵可輸送帶有酸性、堿性或其他腐蝕性的污水，廣泛應用于化工、石油、輕工、食品、制藥、釀造、環保及污水處理等行業。泵體及過流部件采用304不銹鋼材質制造，介質溫度不高于100℃。
PW、PWF型污水泵產品手冊下載
溫馨提示：
請下載“ PW、PWF型污水泵”產品手冊文件后查看。如不明白地方，可聯系我們。
