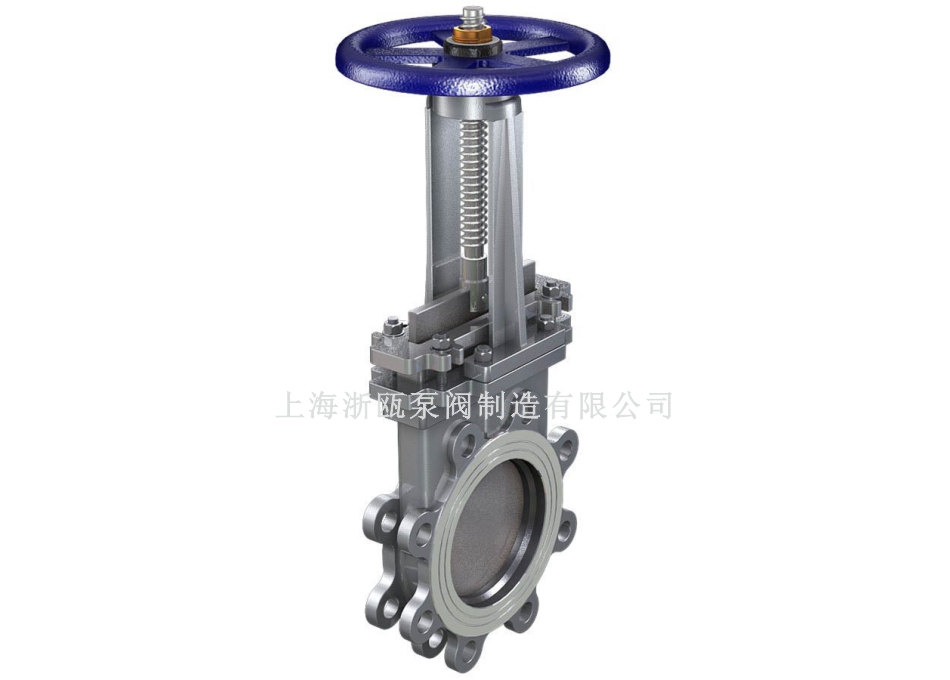

PZ43 手動法蘭刀閘閥此刀形閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。

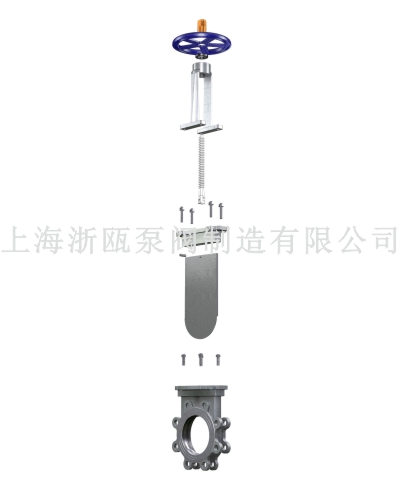

結構特點
刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，磨擦較少，經久耐用。
此種刀形閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構(見圖一)，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
此種閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。
|
公稱壓力(MPa) |
0.6、1.0、1.6 |
|
殼體試驗(MPa) |
0.9、1.5、2.4 |
|
密封試驗(MPa) |
0.66、1.1、1.8 |
|
工作溫度 |
≤100℃ |
|
使用介質 |
紙漿、污水、煤渣、灰、渣水混和物 |
|
體、蓋 |
不銹鋼 |
|
閘板 |
不銹鋼 |
|
閥桿 |
不銹鋼 |
|
密封面 |
橡膠、四氟、不銹鋼、硬質合金 |

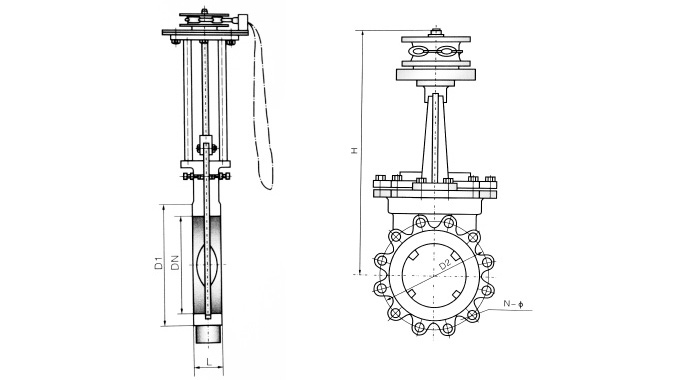

PZ43 手動法蘭刀閘閥性能參數：
|
DN |
L |
D |
D1 |
D2 |
n-d |
H |
|
50 |
48 |
165 |
125 |
200 |
4-19 |
309 |
|
65 |
48 |
180 |
145 |
347 |
||
|
80 |
50 |
195 |
160 |
368.5 |
||
|
100 |
50 |
218 |
180 |
240 |
8-18 |
413 |
|
125 |
57 |
255 |
210 |
475 |
||
|
150 |
57 |
280 |
240 |
280 |
529 |
|
|
200 |
70 |
342 |
295 |
320 |
8-23 |
694.5 |
|
250 |
70 |
402 |
350 |
12-23 |
753 |
|
|
300 |
76 |
480 |
400 |
400 |
885 |
|
|
350 |
76 |
530 |
460 |
450 |
16-23 |
1000.5 |
|
400 |
89 |
594 |
515 |
16-25 |
1088.5 |
|
|
450 |
89 |
635 |
565 |
500 |
20-25 |
1261 |
|
500 |
114 |
680 |
620 |
530 |
1710 |
|
|
600 |
114 |
805 |
725 |
600 |
20-30 |
2010 |
