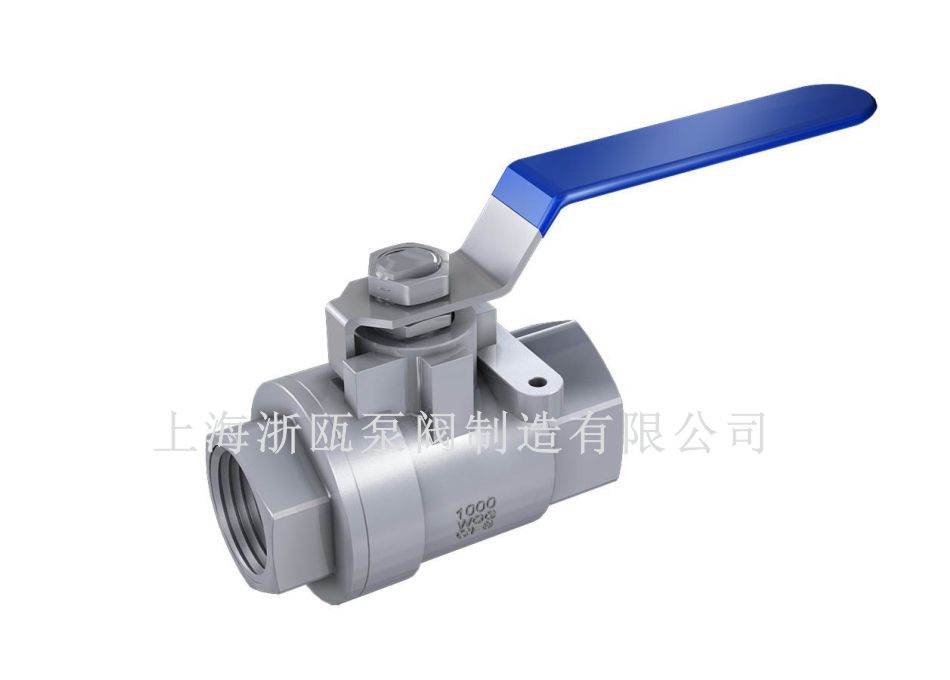

點擊圖片放大產品名稱:二片式球閥,不銹鋼二片式球閥
公稱壓力： 1.6-6.4MPa
適用溫度范圍： -20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體 (W、O、G)
螺紋類型： G·NPT.BSPT.BSP.DIN259/2999

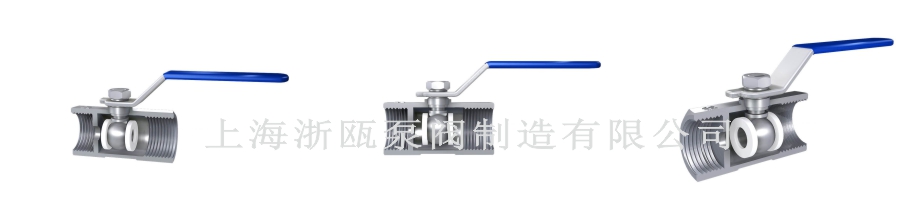

二片式球閥產品特點
Q11F二片式球閥閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
產品特征
|
公稱壓力 |
適用介質 |
適用穩定范圍 |
螺紋類型 |
|
1.6-6.4MPa |
水、油、氣及某些腐蝕性液體（W。O。G） |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |

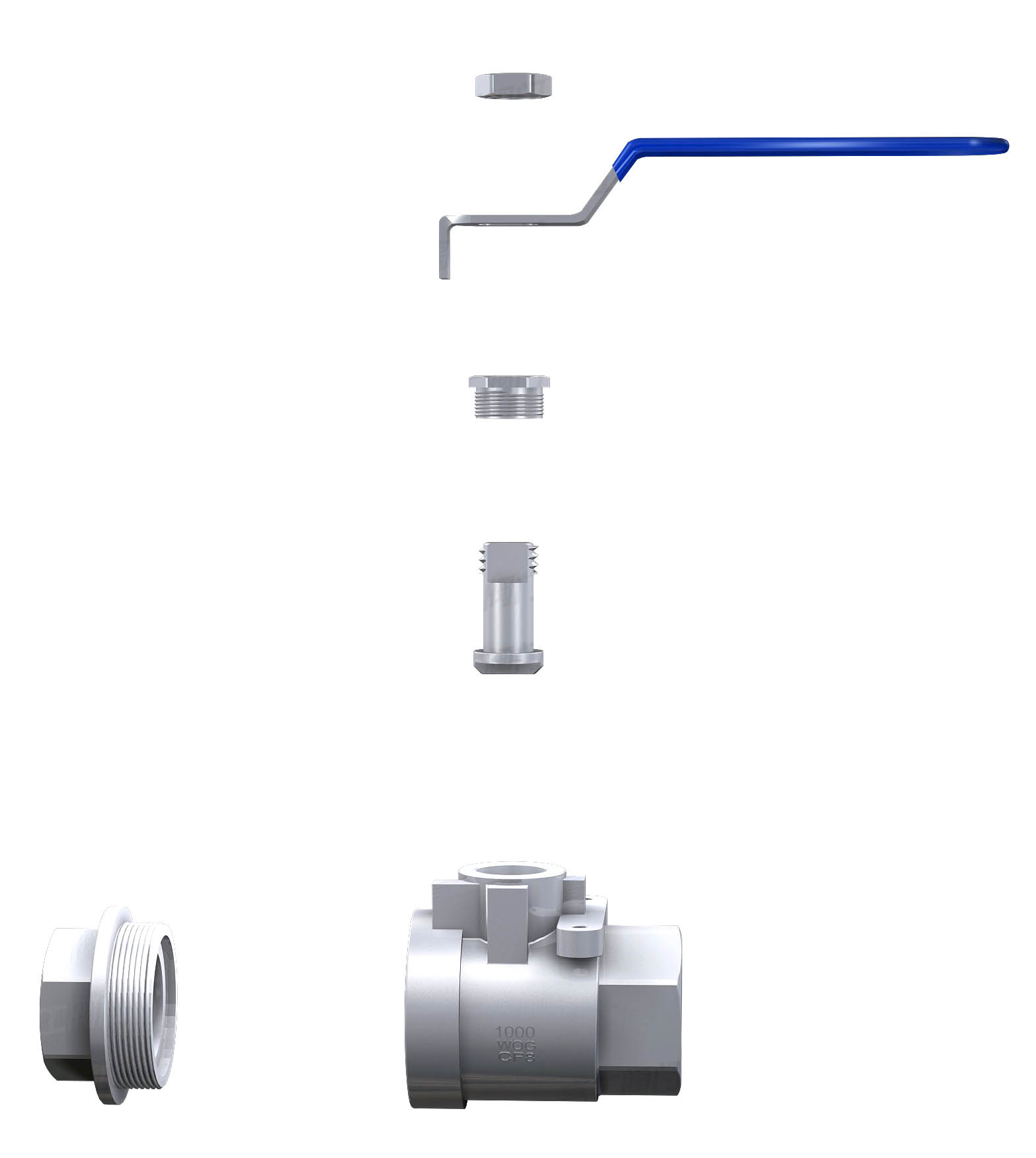

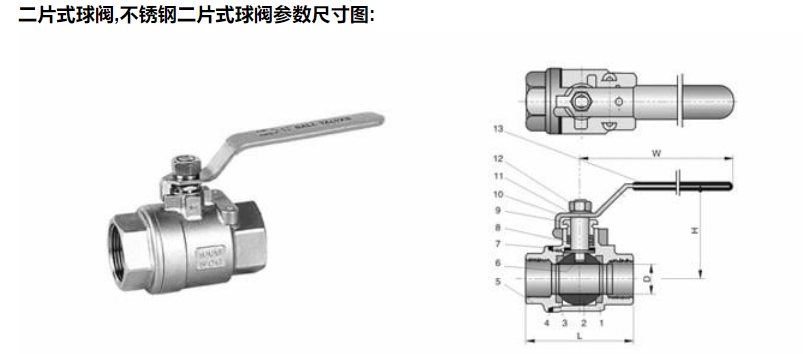

主要零件材料
|
NO |
零件名稱 |
PART NAME |
材料（MATERIAL） |
|
1 |
閥體 |
Body |
CF8M CF8 WCB |
|
2 |
閥蓋 |
Cap |
CF8M CF8 WCB |
|
3 |
閥座 |
Seat |
RPTFE |
|
4 |
球 |
Ball |
SS304 SS316 |
|
5 |
密封墊 |
Seal Gasket |
PTFE |
|
6 |
閥桿密封 |
Stem Seal |
PTFE |
|
7 |
閥桿 |
Stem |
SS316 |
|
8 |
閥桿填料 |
Stem Packing |
PTFE |
|
9 |
填料壓蓋 |
Packing gland |
SS304 |
|
10 |
彈性墊圈 |
Spring washer |
SS301 |
|
11 |
手柄 |
Handle |
SS304 |
|
12 |
螺母 |
Stem Nut |
SS304 |

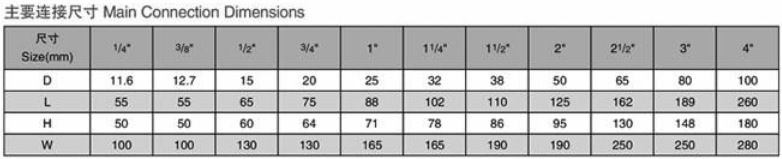

Q11F兩片式球閥尺寸：
|
公稱通徑 |
DN（mm） |
6～100mm |
||
|
公稱壓力 |
PN（MPa） |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗壓力 |
3.8 |
6.0 |
9.6 |
|
高密封試驗壓力 |
3.0 |
4.8 |
7.6 |
|
|
低壓氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|||
|
適用溫度 |
< 150℃（PTFE） < 300℃（PLL） |
|||
