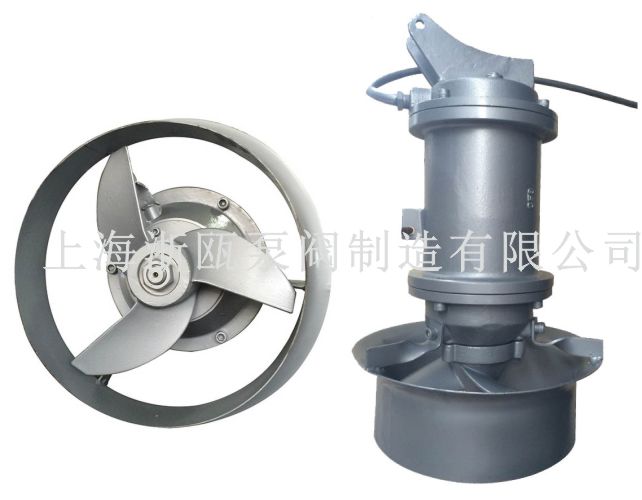

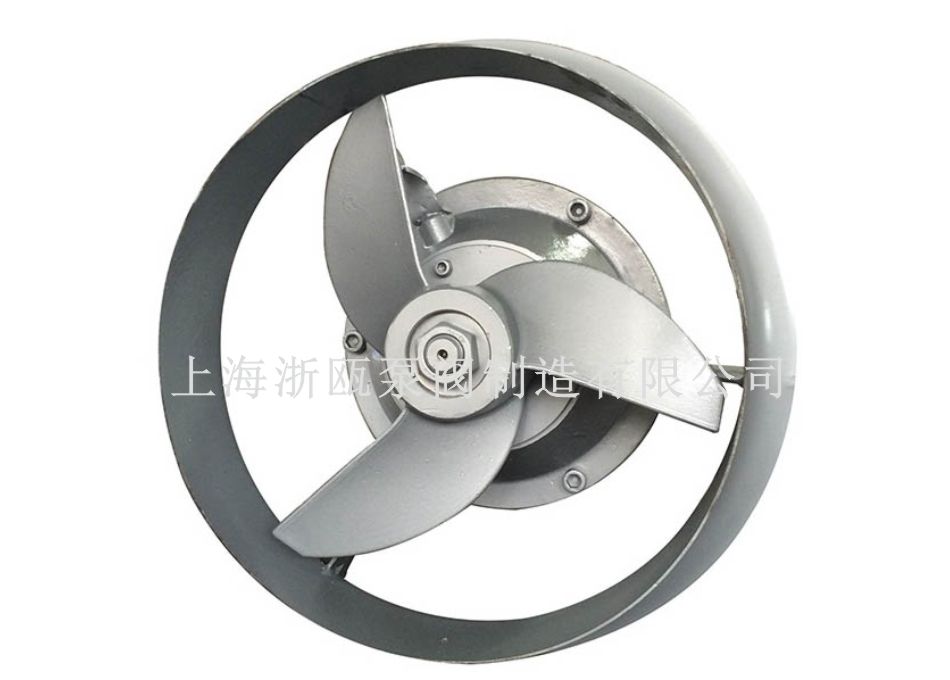

QJB型潛水?dāng)嚢铏C(jī)作為水處理工藝中的關鍵設備之一，在水處理工藝流程中，可實現生化過程中固液二相流和固 液氣三相流的均質、流動的工藝要求。它由潛水電機、葉輪和安裝系統等組成。潛水?dāng)嚢铏C(jī)為直聯式結構。它與傳統 的大功率電機通過減速機降速相比，具有結構緊湊、能耗低、便于維護保養等優點。葉輪經過精鑄或沖壓成型，精度 高、推力大、流線性造型簡潔美觀。

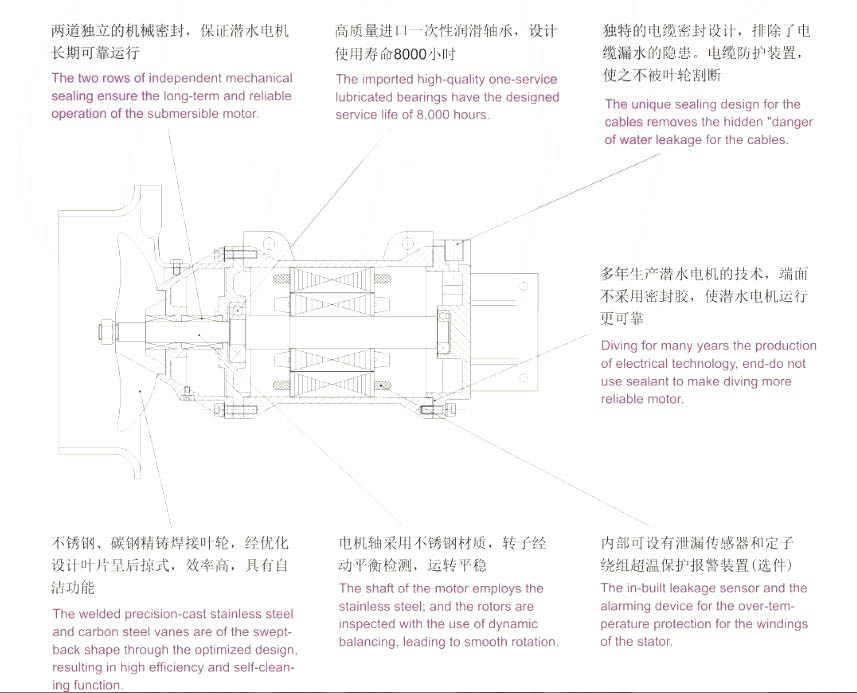

該系列產品適用于需要固液攪拌、混合的場所。結構簡圖如下。

應用范圍

潛水?dāng)嚢铏C(jī)主要運用在市政和工業污水處理過程中的混合、攪拌和環流，也可用作景觀水環境的養護設備，通過 攪拌達到創建水流的作用，改善水體質量，增加水中含氧量，有效阻止懸浮物沉積。

使用條件

為了保證潛水?dāng)嚢铏C(jī)的正常工作，請正確選擇工作環境和運行模式。

高介質溫度不超過40℃；

介質的PH值范圍：5～9；

介質密度不超過 3 1150Kg/m ；

潛水深度不超過10m。

特別提示：

潛水?dāng)嚢铏C(jī)必須完全潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中工作。

針對特殊環境下的要求，我公司可為用戶提供特殊設計。

運行模式

潛水?dāng)嚢铏C(jī)的安裝定位對其攪拌效果有很大的影響，為了達到事半功倍的運行效果，我們建議用戶按照專業設計人員的 要求去做，要充分考慮到水池的形狀，進出水的位置以及攪拌機的水流反射到構筑物而引起的渦流等情況，盡量減少短路循 環和死角的產生，避免與池壁的撞擊而降低流速。

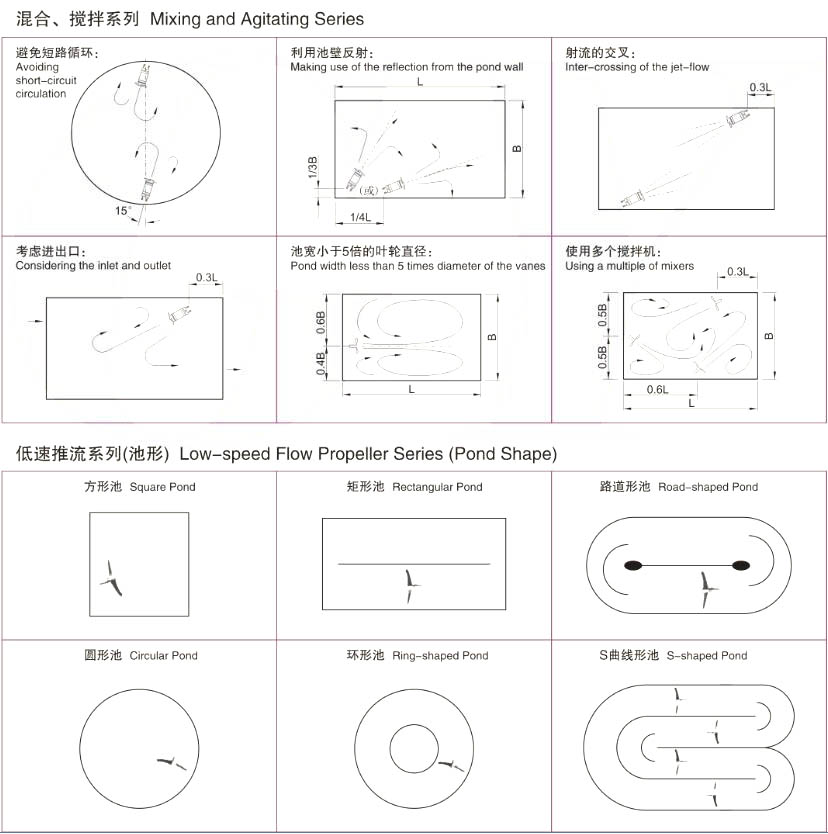

參照下面的運行模式圖，可幫助您合理選擇攪拌機和安裝形式。

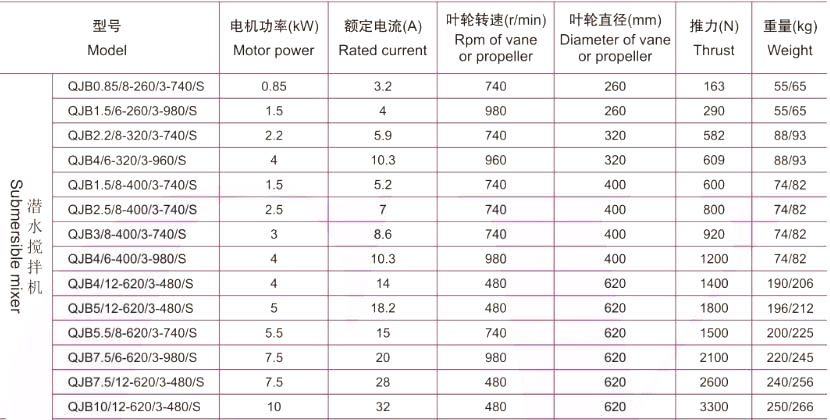

QJB型潛水?dāng)嚢铏C(jī)性能參數及安裝尺寸：

注：1、上表混合攪拌系列中，“重量”一列所標的數值為含導流罩的重量；

2、電機繞組絕緣等級：F級，防護等級：IP68，電機工作制式：24小時連續工作。

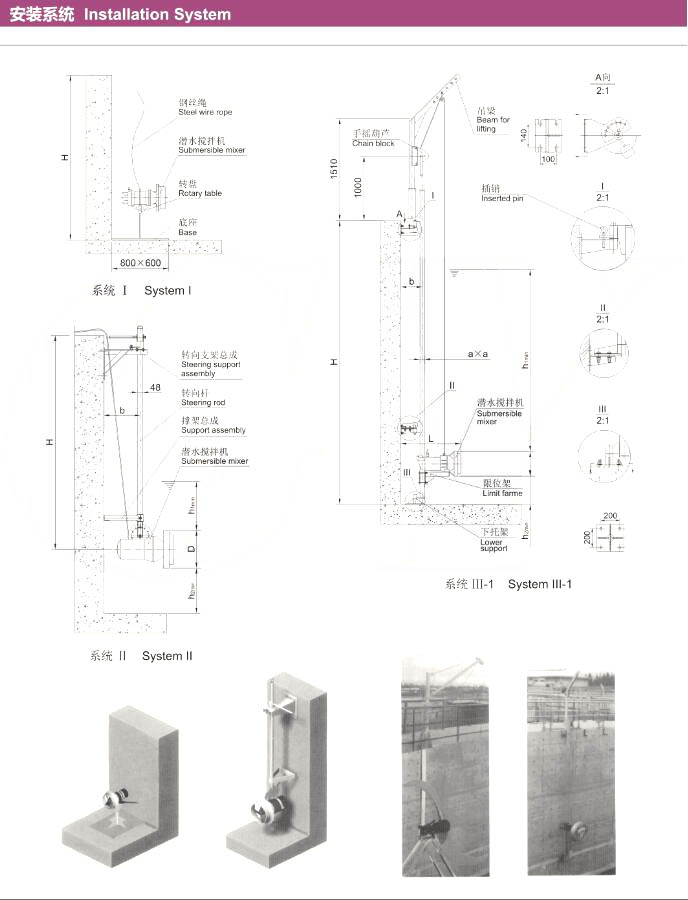

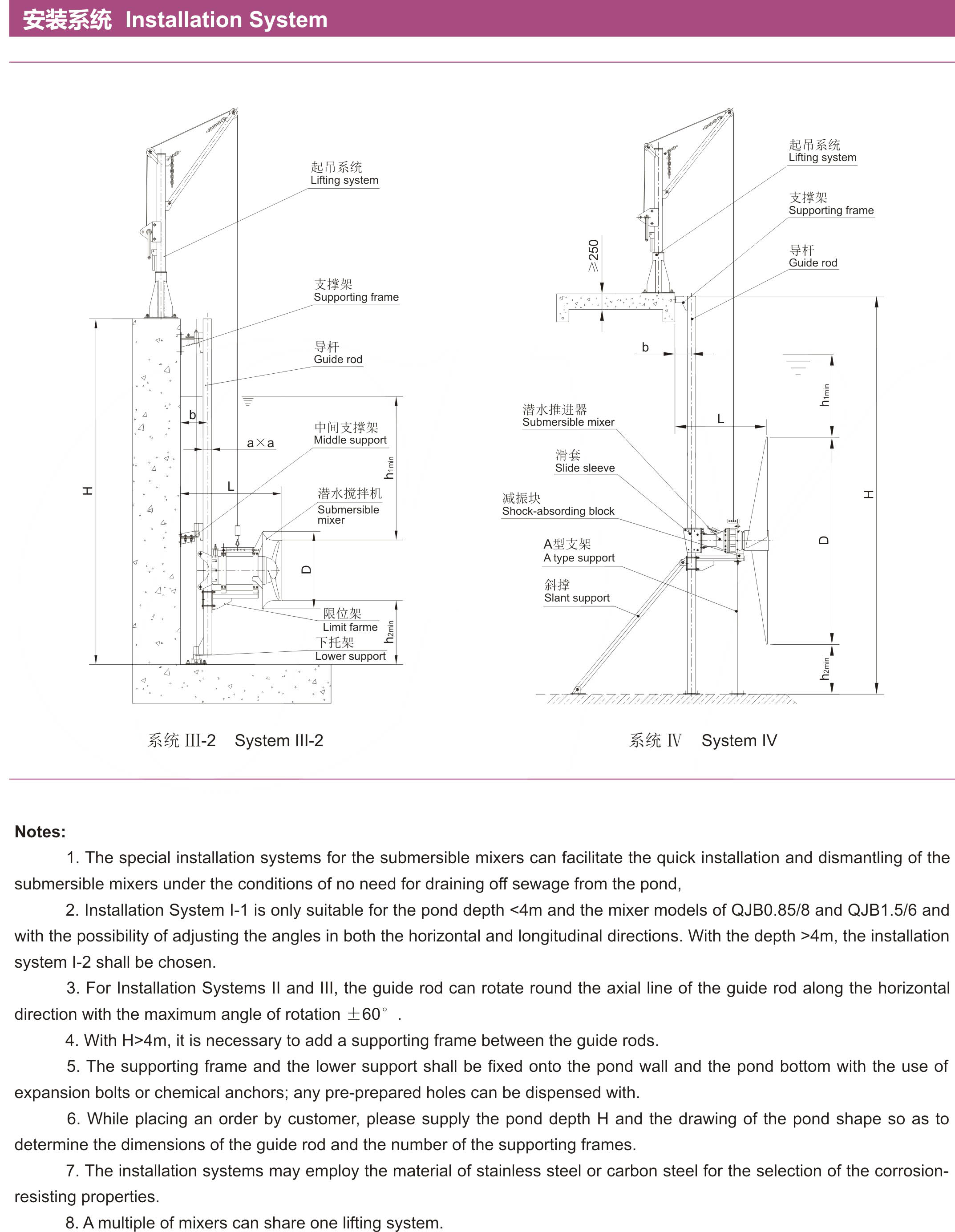

安裝方式及尺寸

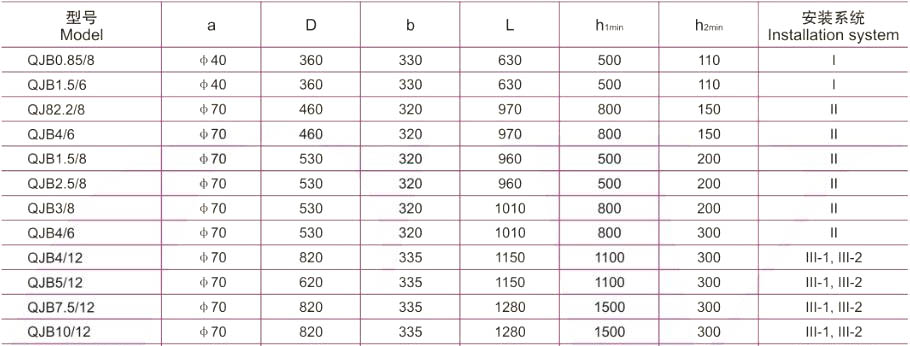

潛水?dāng)嚢铏C(jī)可以有多種安裝方式，這里提供四種最通用的方式供選擇，尺寸可參考下表。我公司還可以根據用戶的要求作特殊設計。

注：

1、潛水?dāng)嚢铏C(jī)的專用安裝系統，可在無需排出池中污水的情況下，快速安裝和拆卸潛水?dāng)嚢铏C(jī)；

2、安裝系統Ⅰ— 1只適用于池深＜4m，機型為QJB0.85/8 和QJB1.5/6，且可在水平方向和垂直方向調節角度； 當池深＞4m時，應選用安裝系統Ⅰ— 2型；

3、安裝系統Ⅱ、Ⅲ導桿可沿水平方向繞導桿軸線旋轉，最大轉角為±60°；

4、當 H ＞4m時需，在導桿中間添加一支撐架；

5、支撐架和下托架與池壁、池底均用膨脹螺栓或化學錨栓固定，無需預留孔；

6、客戶定貨時，請?zhí)峁┏厣?H及池型圖，以便確定導桿尺寸和支撐架個數；

7、安裝系統材質采用不銹鋼和碳鋼防腐可供選擇；

8、多臺攪拌機可共用一套起吊系統。
