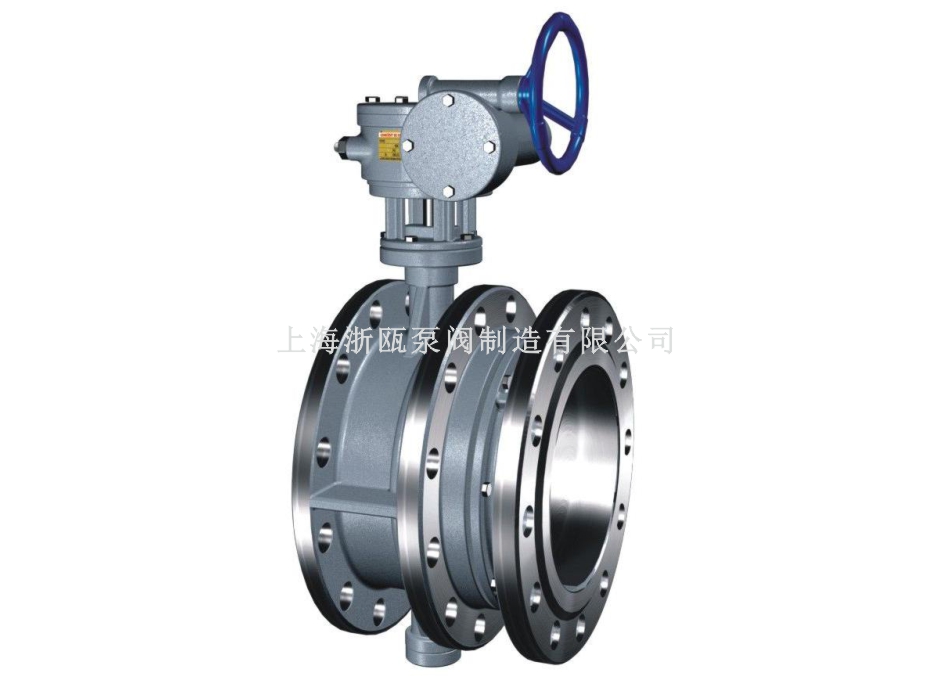

點擊圖片放大SD341X伸縮蝶閥產品用途
SD341X-6、SD341X-10 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業(yè)管道上作調節(jié)流量和載斷流體的裝置。
產品特點
1、結構獨特，設計靈活，重量輕，省力，啟閉迅速
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便
3、密封部位可調節(jié)更換，密封性能可靠
安裝注意事項
1. 伸縮蝶閥安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。
2. 伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）。
3. 當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。
4. 伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。

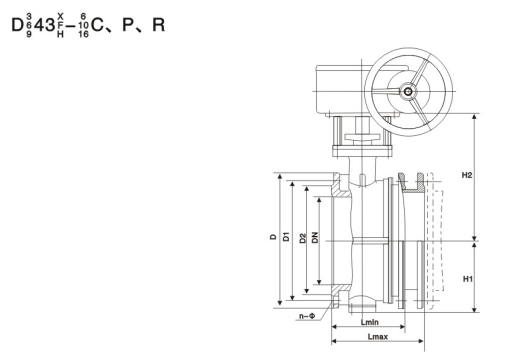

SD341X伸縮蝶閥性能參數：
|
型號 |
SD341X-6 |
SD341X-6Q |
SD341X-10 |
SD341X-10Q |
|
|
工作壓力（MPa） |
0.6 |
1 |
|||
|
適用溫度（℃） |
≤120 |
依各種不同膠種而定 |
≤120 |
||
|
適用介質 |
水、污水、油品、空氣等 |
依各種不同膠種而定 |
水、污水、油品、空氣等 |
||
|
材料 |
閥體 |
灰鑄鐵 |
灰鑄鐵 |
球墨鑄鐵 |
|
|
蝶板 |
球墨鑄鐵（表面處理） |
球墨鑄鐵、不銹鋼 |
球墨鑄鐵 |
||
|
閥桿 |
2Cr13 |
不銹鋼、碳素鋼 |
鉻不銹鋼 |
||
|
公稱通徑DN |
1.0MPa |
|||||||
|
D |
D1 |
D2 |
Lmax |
Lmin |
H1 |
H2 |
n-Φd |
|
|
100 |
220 |
180 |
158 |
216 |
174 |
110 |
170 |
8-18 |
|
125 |
250 |
210 |
184 |
232 |
176 |
123 |
182 |
8-18 |
|
150 |
285 |
240 |
212 |
239 |
194 |
140 |
210 |
8-22 |
|
200 |
340 |
295 |
268 |
264 |
214 |
170 |
238 |
8-22 |
|
250 |
395 |
350 |
320 |
296 |
235 |
195 |
270 |
12-22 |
|
300 |
445 |
400 |
370 |
300 |
250 |
222 |
300 |
12-22 |
|
350 |
505 |
460 |
4330 |
320 |
270 |
252 |
330 |
16-22 |
|
400 |
565 |
515 |
482 |
332 |
282 |
285 |
368 |
16-26 |
|
450 |
615 |
565 |
532 |
355 |
305 |
310 |
402 |
20-26 |
|
500 |
670 |
620 |
585 |
365 |
315 |
337 |
438 |
20-26 |
|
600 |
780 |
725 |
685 |
420 |
370 |
393 |
490 |
20-30 |
|
700 |
895 |
840 |
800 |
446 |
396 |
450 |
558 |
24-30 |
|
800 |
1015 |
950 |
905 |
476 |
426 |
515 |
625 |
24-33 |
|
900 |
1115 |
1050 |
1005 |
506 |
456 |
560 |
685 |
28-33 |
|
1000 |
1230 |
1160 |
1110 |
516 |
466 |
610 |
750 |
28-36 |
|
1200 |
1455 |
1380 |
1330 |
560 |
510 |
725 |
880 |
32-39 |
|
1400 |
1675 |
1590 |
1530 |
590 |
540 |
840 |
987 |
36-42 |
|
1600 |
1915 |
1820 |
1750 |
630 |
585 |
960 |
1158 |
40-48 |
|
1800 |
2115 |
2020 |
1950 |
680 |
630 |
1060 |
1258 |
44-48 |
|
2000 |
2325 |
2230 |
2150 |
730 |
680 |
1165 |
1365 |
48-48 |
