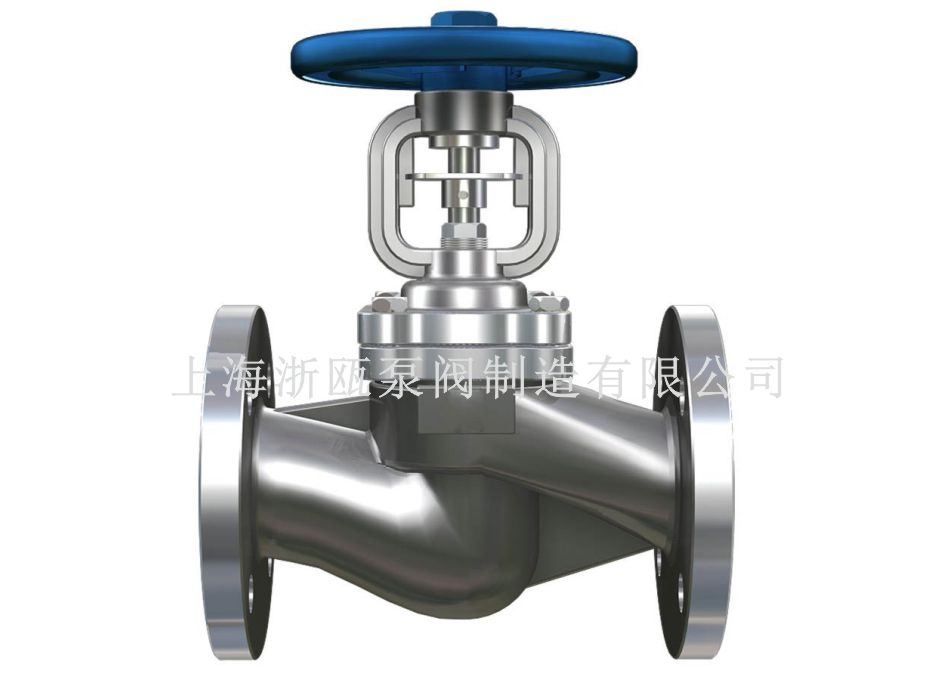

點擊圖片放大產品概述：
波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。適用于蒸汽、易燃、導熱油等介質的管路上。適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的流體、高溫導熱油、液氨等介質。應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能好，應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封好，雙重的波紋管密封設計（波紋管+填料），保證閥桿的密封。沒有流體損失，提高工廠設備安全。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用長。閥桿調質及表面氮化處理，有好的抗腐和抗摩擦性能；閥桿升降位置指示，直觀。
結構特點：
（1）、產品結構合理、密封好、造型美；
（2）、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用長；
（3）、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
（4）、雙重密封，性能好；
（5）、閥桿升降位置指示直觀；
（6）、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，符合工程需要。
主要技術規范：
|
結構形式 |
BB-BG-OS&Y |
|
驅動方式 |
手動 |
|
氣動 |
|
|
設計標準 |
DIN3356 |
|
結構長度 |
DIN3202 |
|
連接法蘭 |
DIN2543-2545 |
|
試驗和檢驗 |
DIN3230 |

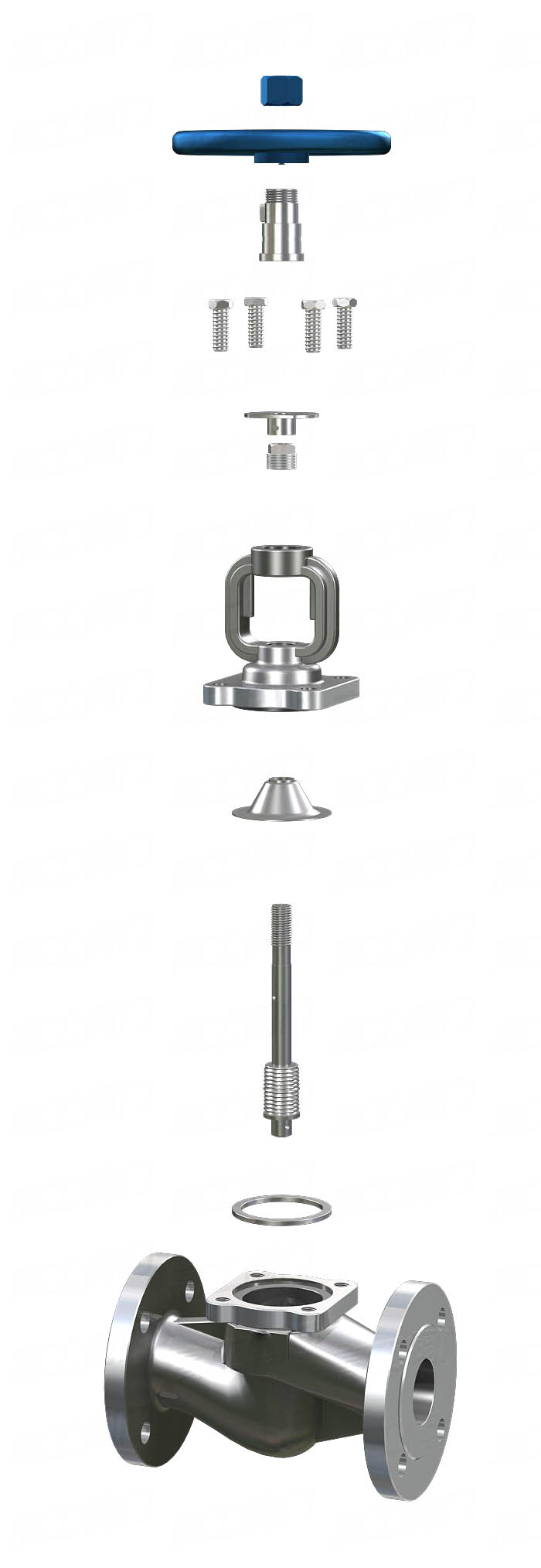

主要零部件材質：
|
序號NO. |
名稱 |
材質 |
|
1 |
閥體 |
WCB、F304、F316 |
|
2 |
閥瓣 |
2CR13、F304、F316 |
|
3 |
軸銷 |
F304、F316 |
|
4 |
波紋管組件 |
F304、F316L |
|
5 |
閥蓋 |
WCB、F304、F316 |
|
6 |
填料 |
柔性石墨、PTFE |
|
7 |
壓套 |
25 F304、F316 |
|
8 |
定位片 |
25 F304、F316 |
|
9 |
閥桿螺母 |
銅合金ZQA19-4 |
|
10 |
手輪 |
碳鋼 |
|
11 |
并帽 |
25# |
|
12 |
油杯 |
黃銅 |
|
13 |
六角螺母 |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
雙頭螺栓 |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
墊片 |
柔性石墨+不銹鋼 |
|
16 |
閥桿 |
2Cr13、F304、F316 |

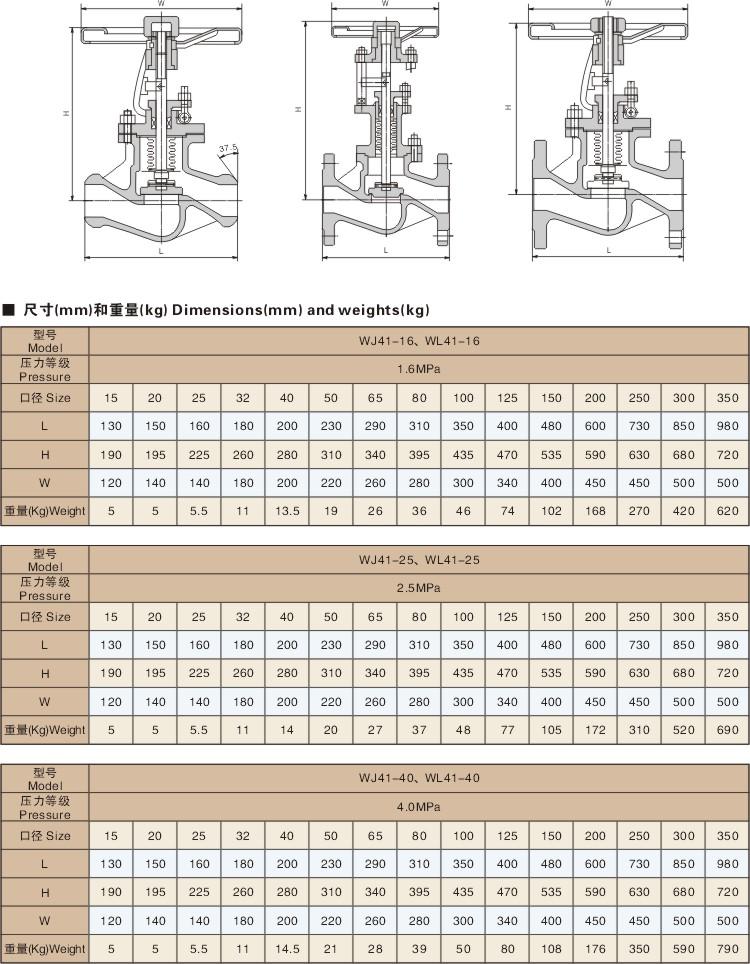

WJ41H波紋管截止閥尺寸：
應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能好，應用于乙二醇等工業流體。
