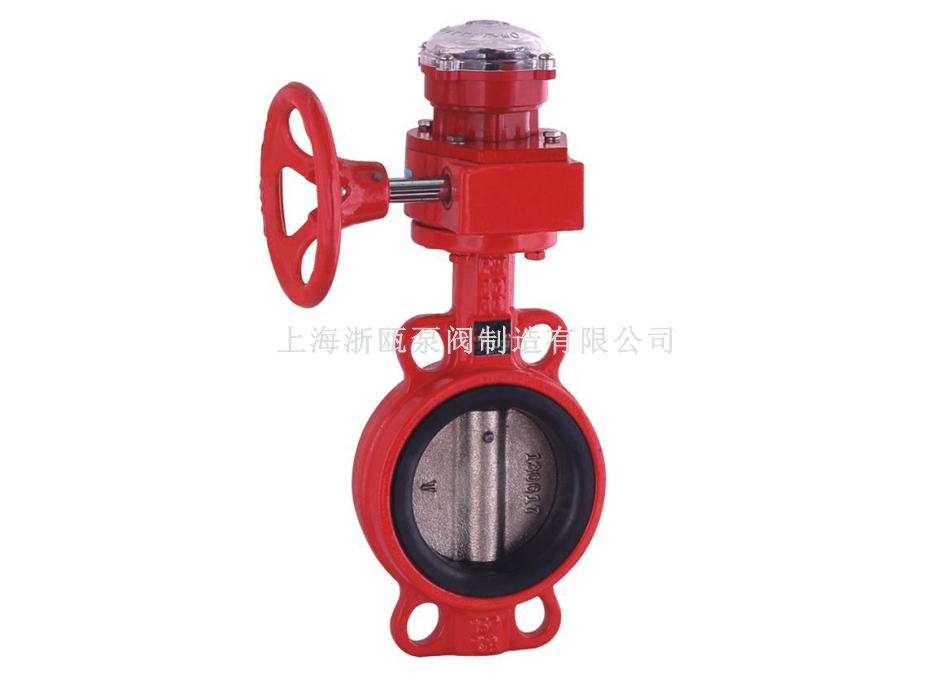

XD371X對夾式信號蝶閥簡介：
XD371X-10、XD371X-16 型對夾式信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。
閥門安裝：
1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3）閥門安裝前，應先徹底清洗管道。
（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
閥門維護：
（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
（4）閥桿：表面損壞，只能換新。
（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?
（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
XD371X對夾式信號蝶閥性能參數：
|
型號
|
XD371X-10
|
XD371X-16
|
|
|
工作壓力（MPa）
|
1.0
|
1.6
|
|
|
適用溫度（℃）
|
≤65
|
||
|
適用介質
|
水等
|
||
|
材料
|
閥體
|
鑄鐵
|
|
|
蝶板
|
球墨鑄鐵（表面尼龍覆層）
|
||
|
閥桿
|
鉻不銹鋼
|
||
|
閥座
|
丁晴橡膠
|
||
|
填料
|
O形橡膠圈
|
||

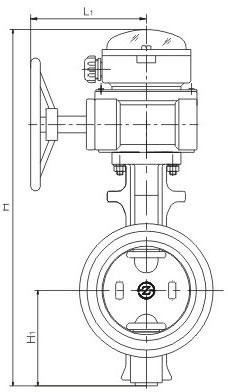

| XD71X-10 | ||||||||
|
通徑 |
L |
D |
K |
n-Фd |
H |
H1 |
W |
W1 |
|
50 |
43 |
165 |
125 |
4-Ф18 |
80 |
320 |
266 |
90 |
|
65 |
46 |
185 |
145 |
4-Ф18 |
89 |
330 |
266 |
90 |
|
80 |
46 |
200 |
160 |
8-Ф18 |
95 |
340 |
266 |
90 |
|
100 |
52 |
220 |
180 |
8-Ф18 |
114 |
360 |
266 |
90 |
|
125 |
56 |
250 |
210 |
8-Ф18 |
127 |
380 |
266 |
90 |
|
150 |
56 |
285 |
240 |
8-Ф22 |
139 |
390 |
266 |
90 |
|
200 |
60 |
340 |
295 |
8-Ф22 |
175 |
525 |
125 |
90 |
|
250 |
68 |
395 |
350 |
12-Ф22 |
203 |
555 |
125 |
90 |
|
300 |
78 |
445 |
400 |
12-Ф22 |
242 |
610 |
190 |
90 |
XD371X-10、XD371X-16 型對夾式信號蝶閥適用于消防系統中控制閥門
