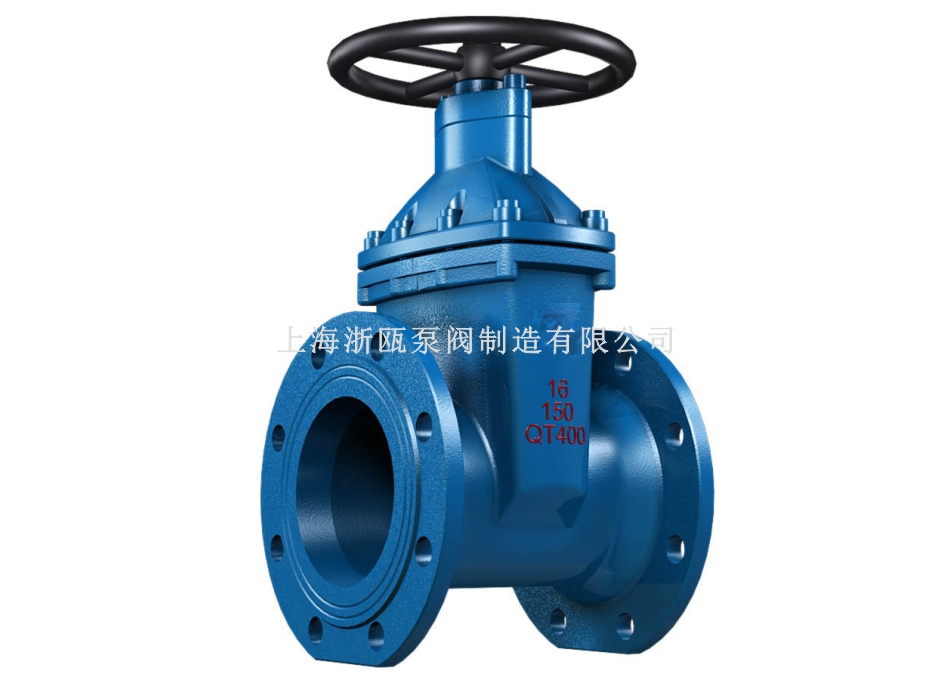

點擊圖片放大Z45X彈性座封閘閥，利用閘板整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節器和截流裝置使用。
【彈性座封閘閥的產品特點】：
1、整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠性，壽命長。
2、外觀好看：閥體采用整體烤漆，光滑細致。
3、平底閥座：地步采用與水管相同的平底式閥坐設計，不產生雜物淤積，密封更可靠。
4、耐腐蝕：內腔采用無毒環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、三“O”密封：閥桿采用三道O型環密封，磨擦阻力小，開關輕巧，不漏水。
【彈性座封閘閥主要技術參數】：
單位：mm
公稱壓力：1.0-1.6MPa
密封試驗：1.1MPa、1.76MPa
公稱通徑：50-600mm
工作溫度：0-80℃
適用介質：水、油、氣等
法蘭標準：GB/T 17241.6 GB/T9113
試驗標準：GB/T13927 API 59
Z45X彈性座封閘閥主材質要：
|
NO |
零件名稱 |
材質 |
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘板 |
球墨鐵鐵外覆三元乙丙或丁腈橡膠 |
|
3 |
內六角螺栓 |
碳化處理 |
|
4 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
5 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
“O”形密封圈 |
丁睛橡膠、三元乙丙 |
|
8 |
止推軸承 |
錫青鋼 |
|
9 |
螺栓 |
不銹鋼 |
|
10 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
11 |
防塵罩 |
丁腈橡膠 |
|
12 |
手輪（傳動帽） |
鑄鐵 |

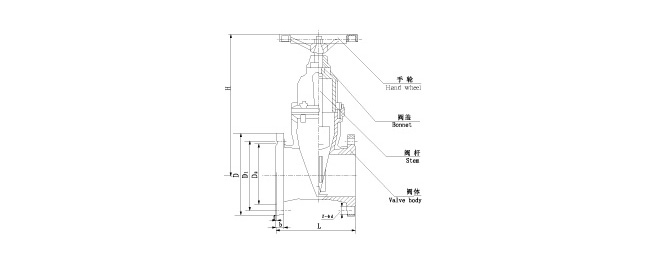

Z45X彈性座封閘閥性能參數：
|
公稱通徑（DN） |
結構長度L |
H |
螺栓 |
||||||||
|
10Kg |
16Kg |
參考重量kg |
|||||||||
|
螺孔中心圓直徑D |
螺栓孔徑 |
數量 |
螺紋規格 |
螺孔中心圓直徑D |
螺栓孔徑 |
數量 |
螺紋規格 | ||||
|
40 |
165 |
170 |
110 |
19 |
4 |
M16 |
110 |
19 |
4 |
M16 |
7 |
|
50 |
178 |
185 |
125 |
19 |
4 |
M16 |
125 |
19 |
4 |
M16 |
9 |
|
65 |
190 |
205 |
145 |
19 |
4 |
M16 |
145 |
19 |
4 |
M16 |
11 |
|
80 |
203 |
310 |
160 |
19 |
8 |
M16 |
160 |
19 |
8 |
M16 |
16 |
|
100 |
229 |
340 |
180 |
19 |
8 |
M16 |
180 |
19 |
8 |
M16 |
27 |
|
150 |
267 |
430 |
240 |
23 |
8 |
M20 |
240 |
23 |
8 |
M20 |
50 |
|
200 |
292 |
520 |
295 |
23 |
8 |
M20 |
295 |
23 |
12 |
M20 |
80 |
|
250 |
330 |
545 |
350 |
23 |
12 |
M20 |
355 |
28 |
12 |
M24 |
120 |
|
300 |
356 |
660 |
400 |
23 |
12 |
M20 |
410 |
28 |
12 |
M24 |
160 |
|
400 |
406 |
915 |
515 |
28 |
16 |
M24 |
525 |
31 |
16 |
M27 |
350 |
|
500 |
457 |
1110 |
620 |
28 |
20 |
M24 |
650 |
34 |
20 |
M30 |
585 |
可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節器和截流裝置使用。
