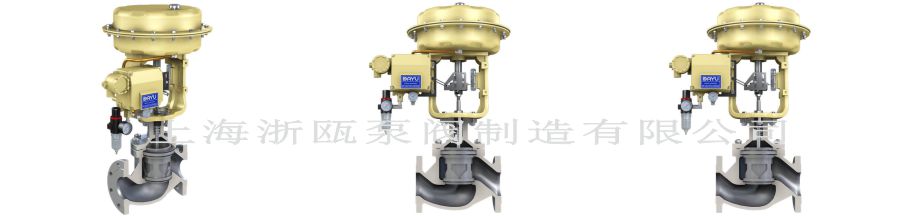

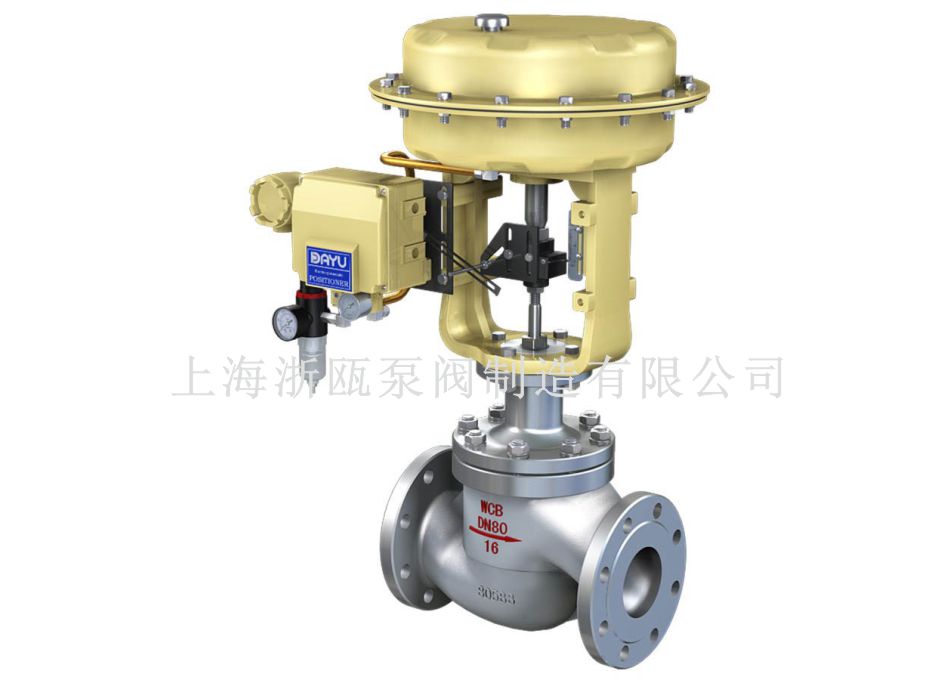

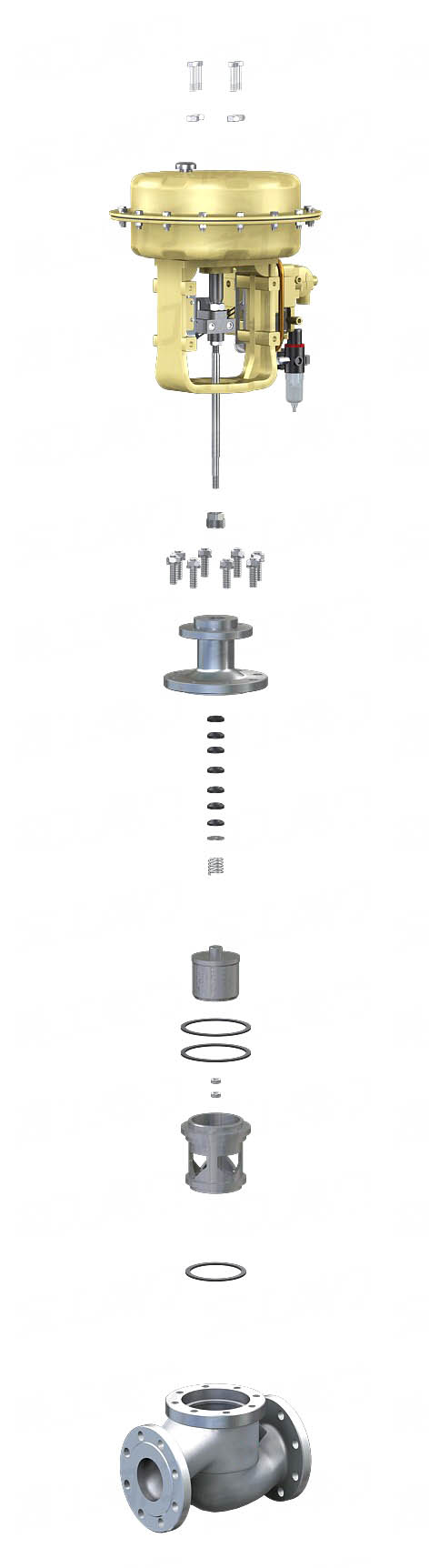

ZJHM氣動調節閥精小型氣動薄膜單座、套筒調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重理輕、動作靈敏、流體通道呈現S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液體保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。泰甌閥門 供應ZJHM氣動調節閥 氣動單座調節閥 氣動薄膜單座調節閥。

產品特點：

1、采用平衡型閥芯，不平衡力小，允許壓差大，操穩定。

2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。

3、比普通單雙座調節閥噪聲降低10dB左右。

4、結構簡單，裝拆維修方便。

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構 H:氣動活塞執行機構	H直行程	M:標準型套筒調節閥 MF:軟密封套筒調節閥 ML:單級籠式調節閥 MT:兩級籠式調節閥 MG:帶散熱型套筒調節閥 MV:波紋管型套筒調節閥 MD:低溫型套筒調節閥	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN25= DN252 NPS1〞= NPS 1〞
如：Z型氣動薄膜套筒調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHM-16C DN50

流量特性		直線、等百分比、快開
可調范圍		50:1
額定CV值		等百分比CV10~1400 ，直線CV11~1500
允許泄漏量		硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

安裝方式：

（1）氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。

（2）調節閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐（小口徑調節閥除外）。安裝時，要避免給調節閥帶來附加應力）。

（3）調節閥的工作環境溫度要在(－30～  60)，相對濕度不大于95%。

（4）調節閥前后位置應有直管段，長度不小于10倍的管道直徑（10D），以避免閥的直管段太短而影響流量特性。

（5）調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。 閥體 體方向箭頭應與流體方向一致。

（6）要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對調節閥進行檢修。

（7）調節閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。

ZJHM氣動調節閥性能參數：

閥座直徑		25	32	40	50	65	80	100		125	150	200	250	300
額定流量系數Cv	等百分比	10	16	25	40	63	100	160		250	400	630	1000	1400
	直線	11	17.6	27.5	44	69	110	176		275	440	690	1100	1500
公稱通徑	行程	可選流量系數Cv（★標準型 ●推薦 ○定制）
DN25	16 mm	★
DN32	25 mm	○	★
DN40		○	●	★
DN50		○	●	●	★
DN65	40mm		○	○	○	★
DN80			○	○	○	●	★
DN100			○	○	○	●	●	★
DN125	60mm					○	○	○		★
DN150							○	○		●	★
DN200							○	○		●	●	★
DN250	100mm									○	●	●	★
DN300											○	●	●	★
氣動執行機構 膜片有效面積Ae (cm2)		ZHA/B-23				ZHA/B-34			ZHA/B-45				ZHA/B-56
		350				560			900				1600
作用方式	彈簧范圍	金屬密封允許壓差（MPa）
氣開	20-100KPa	3	2.25	2.25	1.95	2.36	2.04	1.67		1.41	1.41	1.14	0.65	0.55
	40-200 KPa	6.4	6.4	6.4	6.4	6.4	6.4	6.4		6.4	6.4	6.4	1.55	1.4
	80-240 KPa	6.4	6.4	6.4	6.4	6.4	6.4	6.4		6.4	6.4	6.4	4.08	4.08
氣關	20-100KPa	1.5	1.13	1.13	0.98	1.18	1.02	0.84		0.71	0.71	0.57	0.65	0.55
	40-200 KPa	4.5	3.38	3.38	2.93	3.54	3.06	2.51		2.12	2.12	1.71	1.8	1.55
	80-240 KPa	6.4	6.4	6.4	6.4	6.4	6.4	5.85		4.94	4.94	4	4.08	3.65

ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量,是符合EC標準的新一代通用調節閥產品。它廣泛應用于石化、輕紡等行業中一般流體介質和工藝條件且安裝空間緊湊的自動控制系統。
