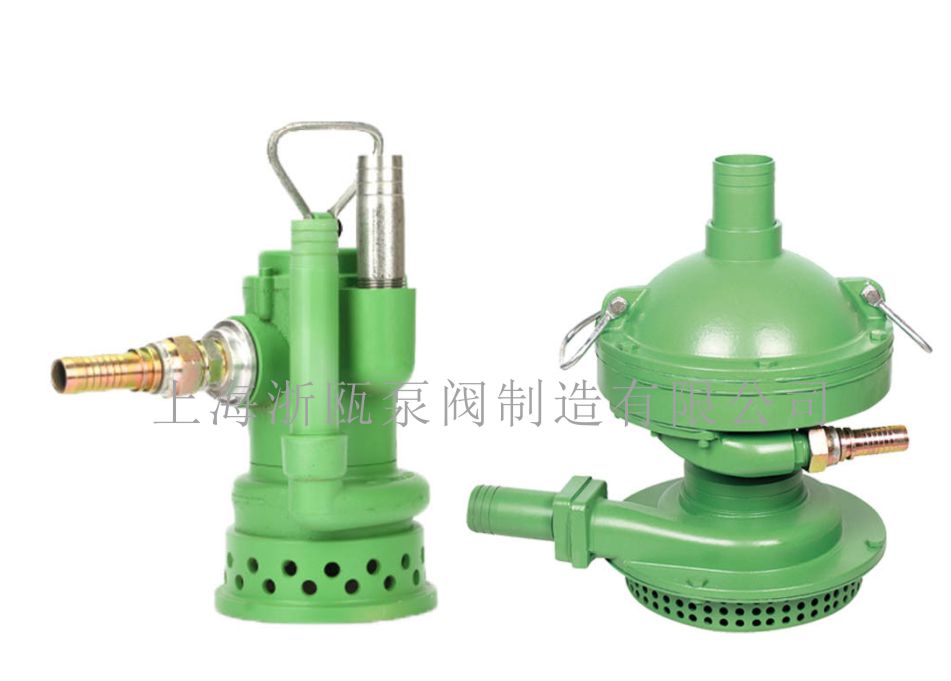

風動潛水泵是一種風動（氣動）馬達作為同軸原動機的新型排水工具，他不會受到電源、潮濕、粉塵等條件限制，特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性，在含有瓦斯與煤塵的工礦作業面以及其他易燃易爆、震動、高溫等惡劣工況場合使用，絕對安全可靠。風動潛水泵均按原煤炭部MT/315-92標準生產，我們公司采用一種改被動消聲為主動利用風動馬達噪聲氣流動能的裝置，用于風動潛水泵上，達到相對無功率損耗、無噪聲，在水泵全流量狀態運行下還能進一步提高水泵揚程。

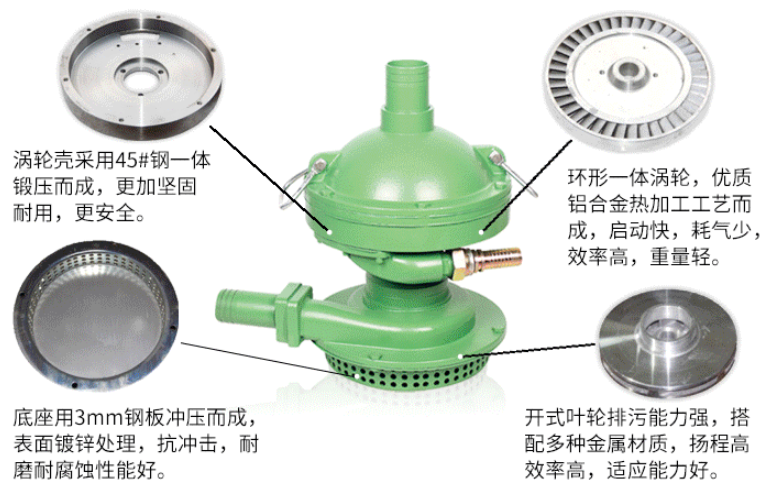

風動泵潛水泵的組成部分與作用

1、風動潛水泵馬達部分：由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有四條均布的徑向槽，槽內配有葉片，上、下氣缸蓋上各有一只吹氣眼。風動潛水泵啟動時，高氣壓從吹氣眼將槽內葉片吹開，同時大量高氣壓從主風道進入氣缸，推動葉片、驅使轉子旋轉運作。在殼體下方留有密封腔，腔內有密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使密封圈內漲，增強密封效果。

2、風動潛水泵的水泵部分：由泵體、葉輪、泵座等組成。離心泵采用半開式離心漩渦復合式葉輪，旋流泵采用半開雙向傾斜式葉輪，葉輪裝在轉子軸上，擰緊葉輪螺母，裝上泵體、泵座，放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，并順著出水管排出。

3、油霧器部分：由油霧器殼、油霧器桿、調油閥芯等組成，油霧器裝在頂蓋上，風動潛水泵的殼內裝滿潤滑油。

4、管接頭部分：由進風組合接頭和出水彎頭兩部分組成。進風組合接頭安裝在進風口處。

5、消聲器部分：消聲器是由鋼板沖壓焊接而成，裝在排氣口處。

風動潛水泵的結構與工作原理
1.風動潛水泵有風馬達、水泵、管接頭和消音器四部分組成。
2.風馬達部分:有一對齒輪、外殼、主動軸、從動軸、壓蓋、軸承、
軸承座、機械密封等部件組成,工作時壓縮空氣從進氣口進入齒輪槽
推動齒輪轉動,動力由主動軸傳出,帶動水輪排水。
3.水泵部分:泵體,水輪,泵座等部件組成,泵體緊固于風馬達機座上
葉輪緊固于風馬達輸出軸上。風馬達帶動水輪旋轉,污水從泵座進水口
吸入壓進泵體的蝸道,從出水口排出。
4.管接頭部分:由螺紋部分和皮管連接兩部分組成,水管接頭裝在出水
口處,氣管接頭裝在進氣口處。
5.消音部分:消音器裝在風馬達的排氣口處,風馬達組裝成一體。

潛水礦用FWQB風動潛水泵/QYW氣動潛水泵性能參數：

風動潛水泵的適用環境：

1、周圍空氣中含有瓦斯和煤塵；

2、風壓為0.4～0.7 MPa；

3、水的pH值在4～10的范圍內；

4、水中含固體雜質的體積比不超過2%；

5、水的密度不超過1.1×103 kg/m3；

6、工作環境溫度5～40 ℃。

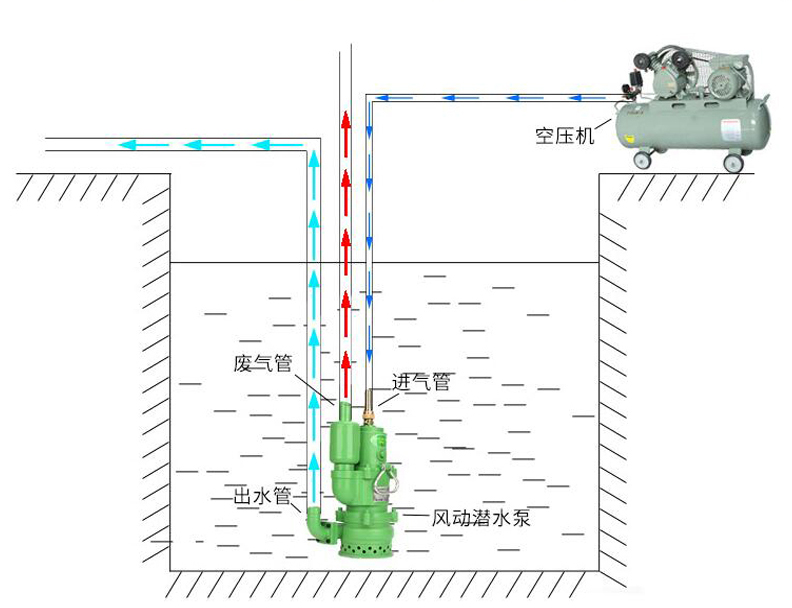

風動潛水泵因本身動力源于空氣，相對其他的電動潛水泵而言非常的安全。所以杜絕明火和電力的工廠就比較適合使用風動潛水泵。比如煤礦井下污水處理、沼氣池的污水排放、礦道挖掘等多種環境都很適合風動潛水泵的使用。
