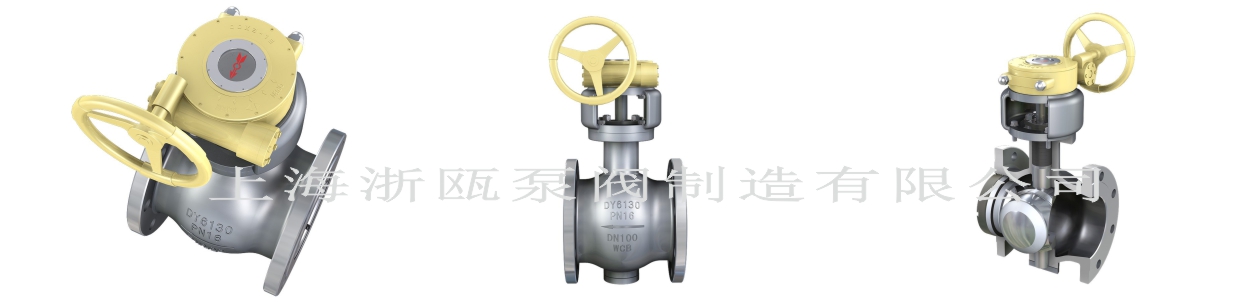

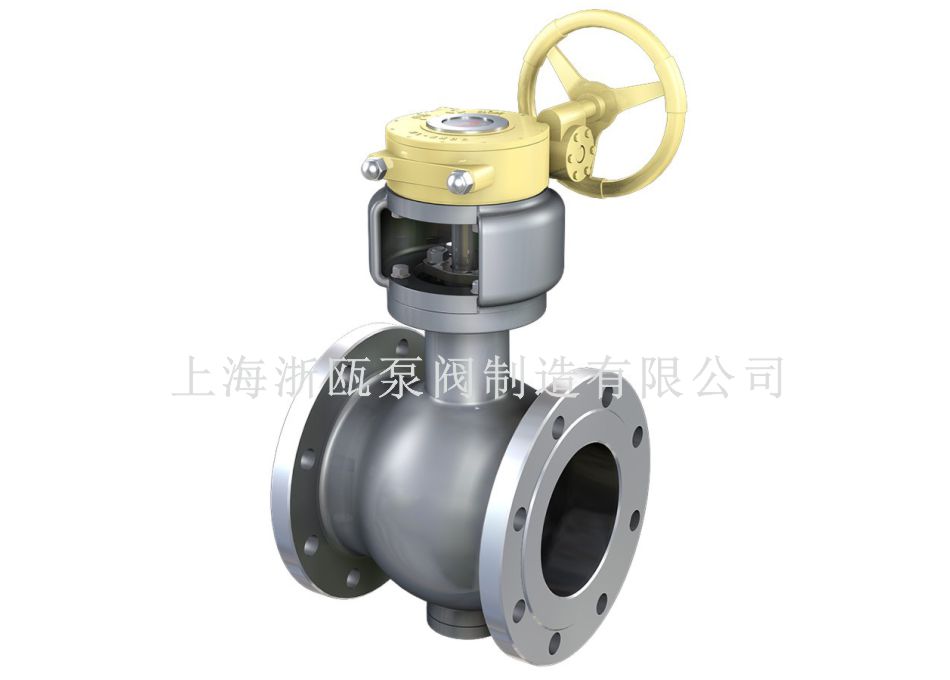

點擊圖片放大側裝偏心半球閥概述
側裝偏心半球閥
結構設計類似三偏心硬密封蝶閥，此球閥具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦， 密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。

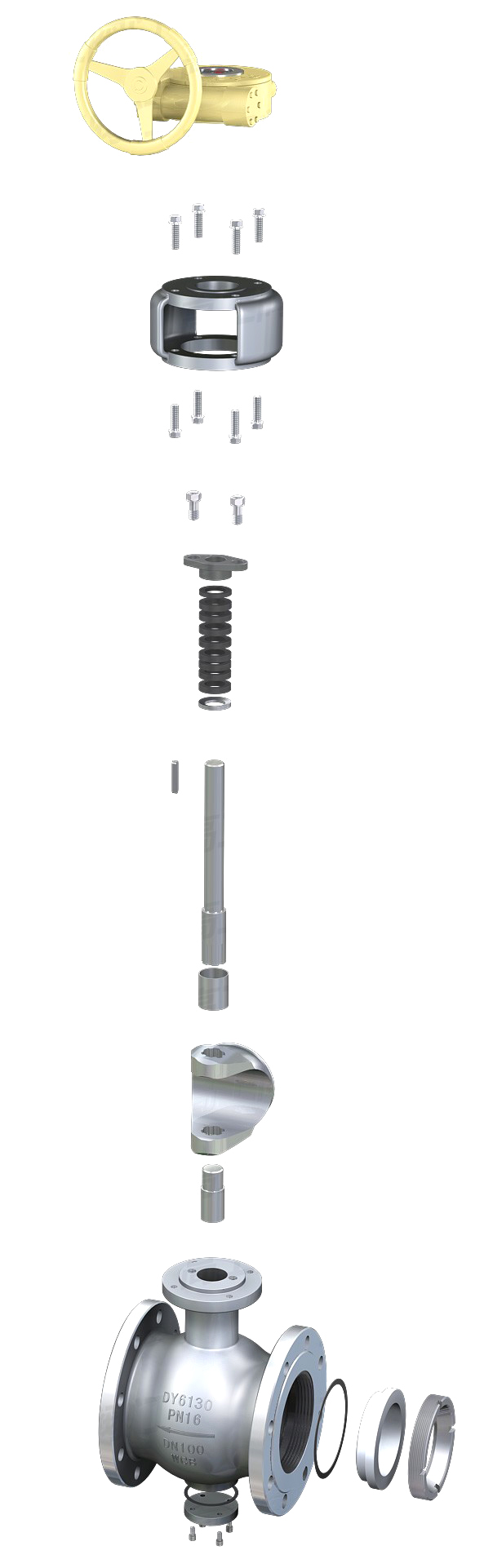

結構特點
閥座設外臺階與閥體內臺階相配合，防止 了球體與閥座發生卡阻或脫離現象；
利用偏心閥體、偏心球體和閥座、閥桿作放置無運動時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密封性能安全可靠；閥門啟閉時，球體與閥座完全脫開。消除了密封件的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題
非金屬彈性材料被嵌于金屬座中，閥座金屬密封面收到良好的保護;
全開時流通能力大、壓力損失小，且介質不會沉積在閥體中內;
使用壽命長，密封副耐磨，且有補償量，閥座可調整或更換。
工作原理
執行器（或扳手）帶動閥桿迫使關閉件球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一凸輪狀偏心，右旋進入閥座是閥門關閉保持優良密封，該產品按凸輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離至接觸，并逐漸增大密封比壓，直至完全密封，反之為開。見下圖：
適用范圍
半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃氣專用閥、石油化工專用閥、煤粉噴吹專用閥六大系列。在石油、化工、冶金、電力、燃氣、排灰、噴煤粉等行業是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。
主要設計參數
公稱通徑：DN50-1000 公稱壓力：PN1.0-10.0Mpa
材質
閥體：WCB CF8 CF8M ZG1Cr18Ni9Ti
球體：硬密封：ZG1Cr18Ni9Ti 軟密封：CF8/CF8M
閥座：硬密封：2Cr13、1Cr18Ni9Ti 軟密封：PTFE PPL
工作溫度：硬密封：-40～425℃，軟密封：-28～250℃
采用的主要標準
設計制造按 API6D GB/T12237-1989;
試驗和檢驗按 AP1598 JB/T9092-1999;
法蘭尺寸 GB/T9113-2000 JB/T79-1994 HG20592-1997;
結構長度按 KYV-2000
實驗壓力 單位：MPa
|
公稱壓力 |
常溫最大工作壓力 | 殼體實驗壓力 | 氣密封試驗壓力 | 高壓密封實驗壓力 |
|---|---|---|---|---|
|
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
6.4 |
6.4 |
9.6 |
0.6 |
7.1 |
|
Class150 |
2.0 |
3.0 |
0.6 |
2.2 |
|
Class300 |
5.0 |
7.5 |
0.6 |
5.5 |
主要零件材料
|
|
GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12MoTi | ZG15Cr1Mo1v | |||
|---|---|---|---|---|---|---|---|---|
| ASTM | WCB | CF8 | CF8M | WC9 | ||||
|
球體 |
GB |
ZG2Cr13 |
ZG1Cr18Ni9Ti/ |
ZG0Cr18Ni12MoTi |
ZG15Cr1Mo1v |
|||
|
ASTM |
CA15 |
CF8+HF |
CF8+HF |
WC9+HF |
||||
|
閥桿 |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12MoTi |
25Cr2Mo2v |
|||
|
ASTM |
420 |
304 |
316 |
F22a |
||||
|
閥座 |
GB |
PTFE |
2Cr13 |
PTFE |
1Cr18Ni9Ti |
PTFE |
0Cr18Ni12MoTi |
D517 |
|
ASTM |
PTFE |
420 |
PTFE |
304 |
PTFE |
316 |
HF |
|
|
填料 |
GB |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
ASTM |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
|
螺栓 |
GB |
25 |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1v |
|||
|
ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
A193 B16 |
||||
|
螺母 |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|||
|
ASTM |
A194 2H |
A194-8 |
A194-8 |
A194-4 |
||||
側裝偏心半球閥主要外形和連接尺寸：
| 公稱壓力PN | 公稱通徑DN | 尺寸Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | K | d | Y | b | Z-Φdo | Ws | Hs | Hw | Hd | ||
| 1.6MPa | 50 | 124 | 165 | 125 | 100 | - | 16 | 4-Φ18 | 230 | 164 | 260 | 310 |
| 65 | 145 | 185 | 145 | 120 | - | 18 | 4-Φ18 | 250 | 180 | 275 | 330 | |
| 80 | 165 | 200 | 160 | 135 | - | 20 | 8-Φ18 | 300 | 200 | 300 | 360 | |
| 100 | 194 | 220 | 180 | 155 | - | 20 | 8-Φ18 | 320 | 235 | 335 | 390 | |
| 125 | 210 | 250 | 210 | 185 | - | 22 | 8-Φ18 | 400 | 260 | 335 | 405 | |
| 150 | 229 | 285 | 240 | 210 | - | 24 | 8-Φ23 | 500 | 280 | 375 | 440 | |
| 200 | 243 | 340 | 295 | 265 | - | 26 | 12-Φ23 | 800 | 320 | 410 | 470 | |
| 250 | 297 | 405 | 355 | 320 | - | 30 | 12-Φ25 | 100 | 355 | 485 | 550 | |
| 300 | 338 | 460 | 410 | 375 | - | 30 | 12-Φ25 | 1200 | 400 | 530 | 595 | |
| 350 | 400 | 520 | 470 | 435 | - | 34 | 16-Φ25 | - | - | 580 | 650 | |
| 400 | 400 | 580 | 525 | 485 | - | 36 | 16-Φ30 | - | - | 650 | 730 | |
| 450 | 502 | 640 | 585 | 545 | - | 40 | 20-Φ30 | - | - | 710 | 790 | |
| 500 | 533 | 715 | 650 | 608 | - | 44 | 20-Φ34 | - | - | 760 | 840 | |
| 600 | 686 | 840 | 770 | 718 | - | 48 | 20-Φ41 | - | - | 870 | 960 | |
| 700 | 762 | 910 | 840 | 788 | - | 50 | 24-Φ41 | - | - | 910 | 1080 | |
| 800 | 864 | 1025 | 950 | 898 | - | 52 | 24-Φ41 | - | - | 935 | 1125 | |
| 900 | 914 | 1125 | 1050 | 998 | - | 54 | 28-Φ41 | - | - | 995 | 1255 | |
| 1000 | 1255 | 1170 | 1110 | - | 56 | 28-Φ48 | - | - | 1080 | 1385 | ||
| 1200 | 1485 | 1390 | 1325 | - | 58 | 32-Φ54 | - | - | 1175 | 1490 | ||
| 1400 | 1685 | 1590 | 1525 | - | 60 | 36-Φ54 | - | - | 1280 | 1565 | ||
在石油、化工、冶金、電力、燃氣、排灰、噴煤粉等行業是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。
| 殼體材料 | 閥座材料 | 適作溫度 | 適用介質 |
|---|---|---|---|
| 碳鋼C型 | PTFE+不銹鋼 | ≤150℃ | 水、蒸汽、油品等 |
|
不銹鋼 stainless steel |
≤250℃ | ||
| 鉻鎳鈦鋼P型 | PTFE+不銹鋼 | ≤150℃ | 硝酸類 |
| 不銹鋼 | ≤200℃ | ||
| 鉻鎳鉬鈦鋼P型 | PTFE+不銹鋼 | ≤150℃ | 醋酸類 |
|
不銹鋼 stainless steel |
≤200℃ | ||
| 鉻鎳鉬鈦鋼I型 | 本體+硬質合金 | ≤550℃ | 蒸汽、冶煉、能源 |
