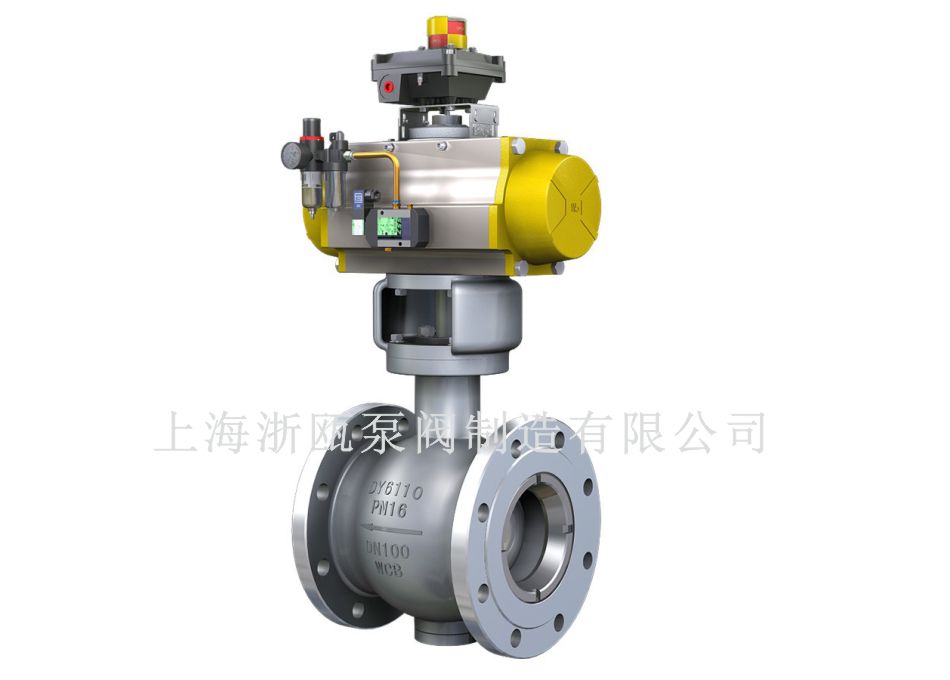

氣動V型調節球閥

首頁 > 產品中心 > 球閥

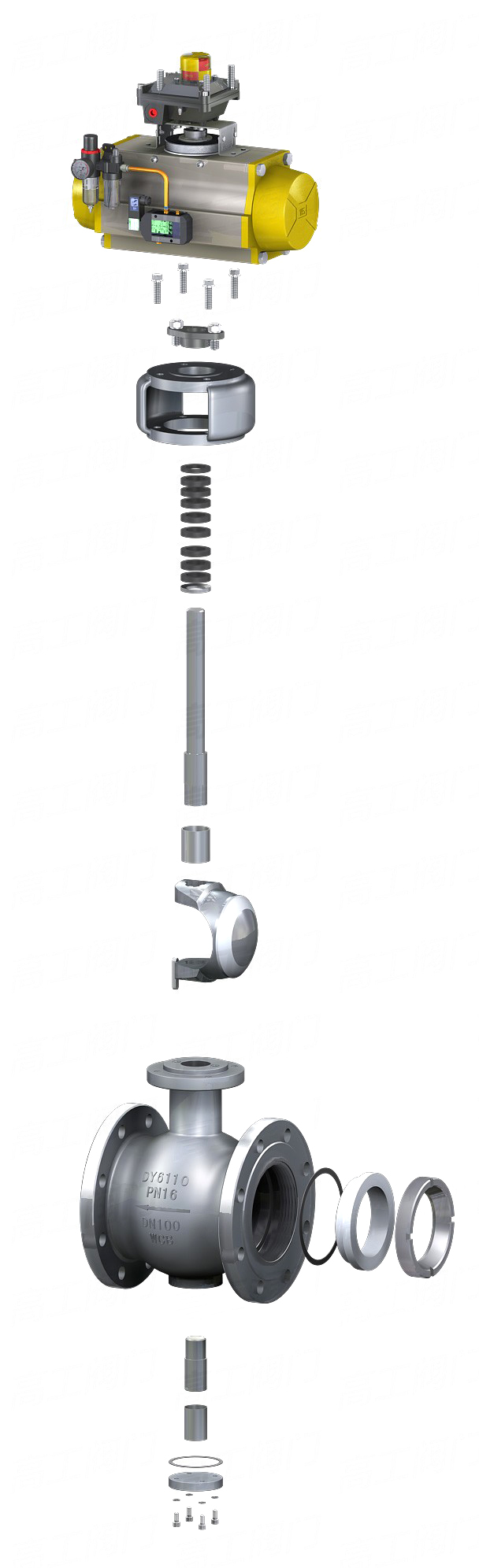

產品結構

氣動形調節球閥由氣動活塞式執行機構和V形球閥二部分組成氣動活塞式執行機構又分單作用和雙作用二種。V形球閥密封形式為軟密封和硬密封二種。

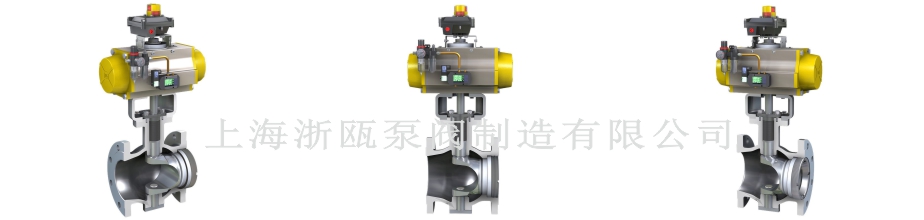

動作原理

A氣動活塞式執行機構為雙作用時:

由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右二氣室,由于輸入活塞左、右二氣室的氣源壓力不同,形成壓差,推動活塞作直線運動。通過齒輪

、齒條傳動,將活塞的直線運動轉換成執行機構主軸的旋轉運動,直至左、右氣室壓力平衡,運動停止。在執行機構作旋轉運動的同時帶動閥桿、閥芯作旋轉運動,

以改變閥芯、閥座間的流通面積,達到調節目的。

B氣動活塞式執行機構為單作用時:

由單作用定位器輸出的氣信號壓力輸入到執行機構無彈簧一側的氣室中,氣信號壓力作用在活塞上形成的推力和彈簧力之間差值的作用下,氣缸活塞作直線運動,通

過齒輪,齒條傳動。直至氣信號壓力形成的推力與彈簧力平衡,運動停止。在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動,從而改變閥芯、閥座之間

的流通面積,達到調節目的。

性能范圍:

公稱壓力
PN(MPa)
試驗壓力(MPa) 適用介質 適用溫度
殼體實驗 密試驗
1.6 2.4 1.76 水、由、氣及高粘度、含纖維、固體顆粒
等介質
-28~550℃
2.5 3.75 2.75
4.0 6.0 4.4
應用規范 連接法蘭 JB79-59 GB9113 HG20592-97 AMSI B16.5
檢驗試驗 JB/T9092-99 API 598

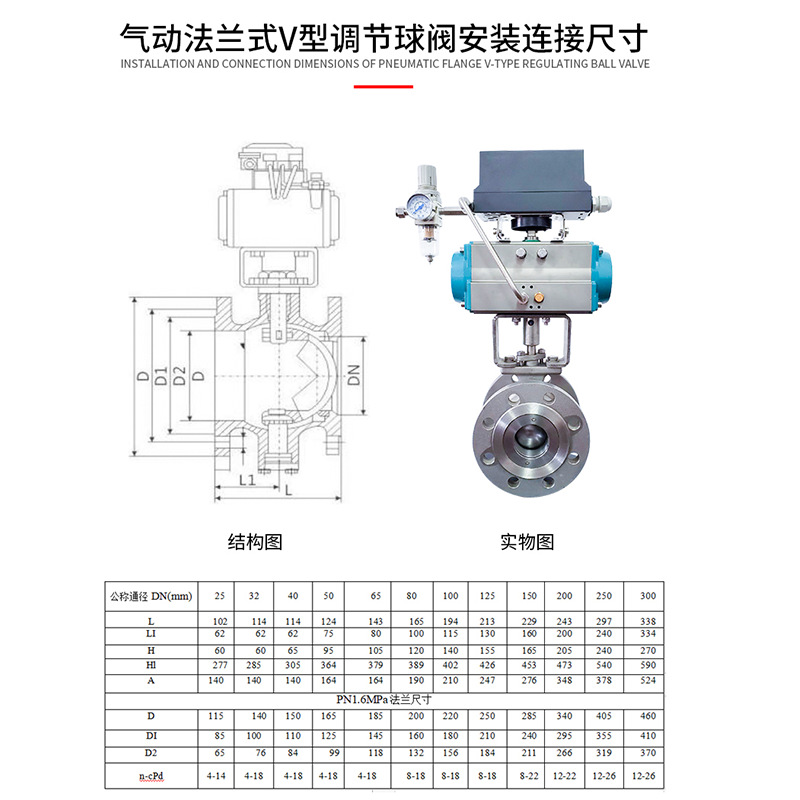

氣動V型調節球閥尺寸:



廣泛應用于在高溫、高壓、超低溫、高顆粒。等極其惡劣的工況。
