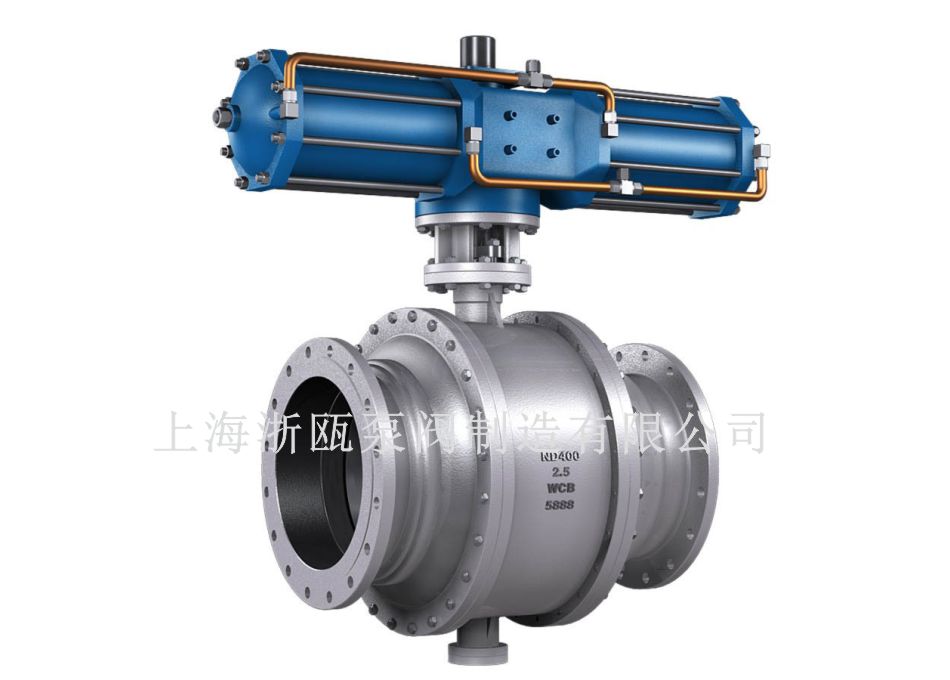

點擊圖片放大【氣動卸灰球閥】特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
氣動卸灰球閥概述：
氣動卸灰球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品和食品；在水電、火電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金系統中得以應用，是一種與建設、機械產品。球閥密閉在管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個點。
主要零件材料及性能：
| 公稱通徑DN（mm） | 50-1200 | |||||
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | |||
|
公稱壓力 PS(MPa) |
強度試驗 | 2.4 | 3.8 | 6.0 | ||
| 密封試驗 | 1.8 | 2.8 | 4.4 | |||
| 材料\材料代號 | C | P | R | |||
| 主 要零 件 | 閥 體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 球 體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 閥 桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 硬質合金 | |||||
| 填 料 | 聚四氟乙烯 柔性石墨 | |||||
|
適 用 工 況 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -28℃ - 300℃ | |||||
| 執行器 | 型 號 | AW/DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||
| 氣源壓力 | 0.4-0.7MPa | |||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
| GB12237 | GB12221 | GB9113 | GB9131 | GB13927 | ||
氣動卸灰球閥主要外形連接尺寸:
|
DN |
D |
D1 |
D2 |
n-do |
b |
f? |
L |
L2 |
L1 |
H |
H1 |
重量 （KG） |
|
100 |
215 |
180 |
155 |
8-18 |
20 |
3 |
280 |
470 |
115 |
585 |
175 |
310 |
|
150 |
280 |
240 |
210 |
8-22 |
24 |
3 |
500 |
470 |
115 |
720 |
220 |
420 |
|
200 |
335 |
295 |
265 |
12-22 |
26 |
3 |
500 |
470 |
115 |
801 |
255 |
510 |
|
250 |
405 |
335 |
320 |
12-26 |
30 |
3 |
600 |
610 |
165 |
870 |
320 |
595 |
|
300 |
460 |
410 |
375 |
12-26 |
30 |
4 |
700 |
610 |
165 |
1120 |
360 |
710 |
|
350 |
520 |
470 |
435 |
16-26 |
34 |
4 |
800 |
690 |
180 |
1225 |
400 |
820 |
|
400 |
580 |
525 |
485 |
16-30 |
36 |
4 |
900 |
1100 |
520 |
1260 |
450 |
940 |
|
450 |
595 |
590 |
520 |
16-30 |
40 |
5 |
900 |
1200 |
600 |
1340 |
475 |
980 |
|
500 |
645 |
600 |
568 |
20-30 |
46 |
5 |
1000 |
1378 |
780 |
1470 |
515 |
1100 |
|
600 |
755 |
705 |
670 |
20-30 |
54 |
5 |
1078 |
1450 |
870 |
1560 |
595 |
1300 |
『氣動卸灰球閥』適用于輕重工業及樓宇管道。【球閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
