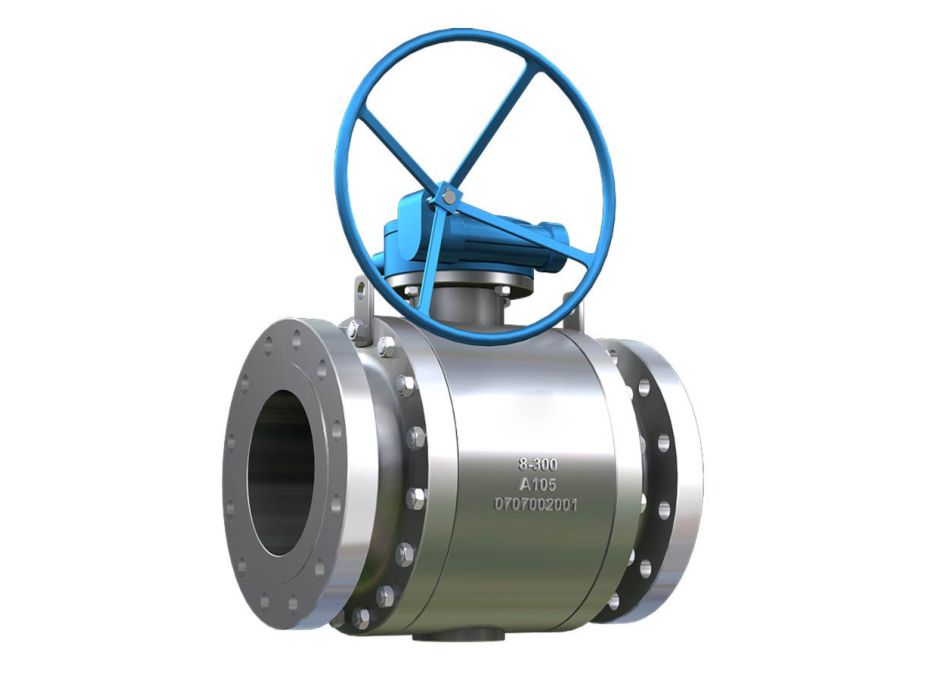

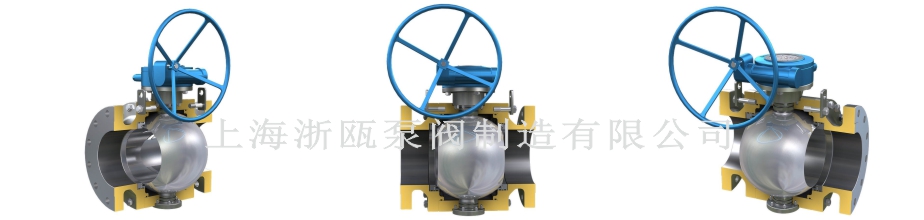

點擊圖片放大法蘭連接固定式鑄鋼球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
| 設計標準Design Standard | GB/T 12237 GB/T 19627 | API 6D |
|---|---|---|
| 結構長度Face to Face | GB/T 12221 | API 6D ASME B16.10 |
| 法蘭尺寸Flanged Size | GB/T 9113 JB/T 79 | ASME B16.5 ASME B16.47 |
| 檢查與實驗Test＆Inspection | JB/T 9092 GB/T 19627 | API 598 API 6D |

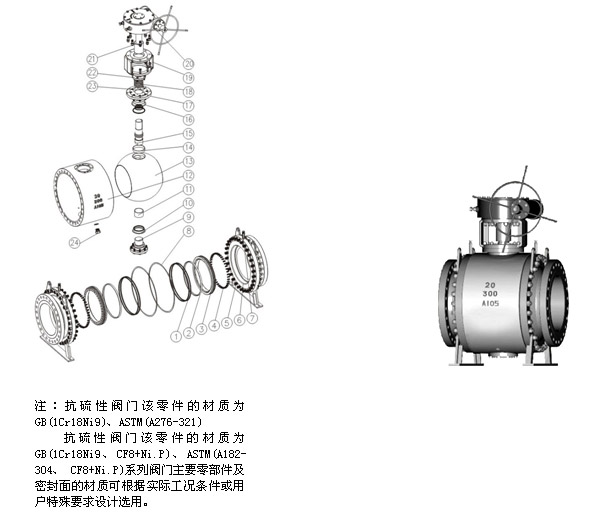

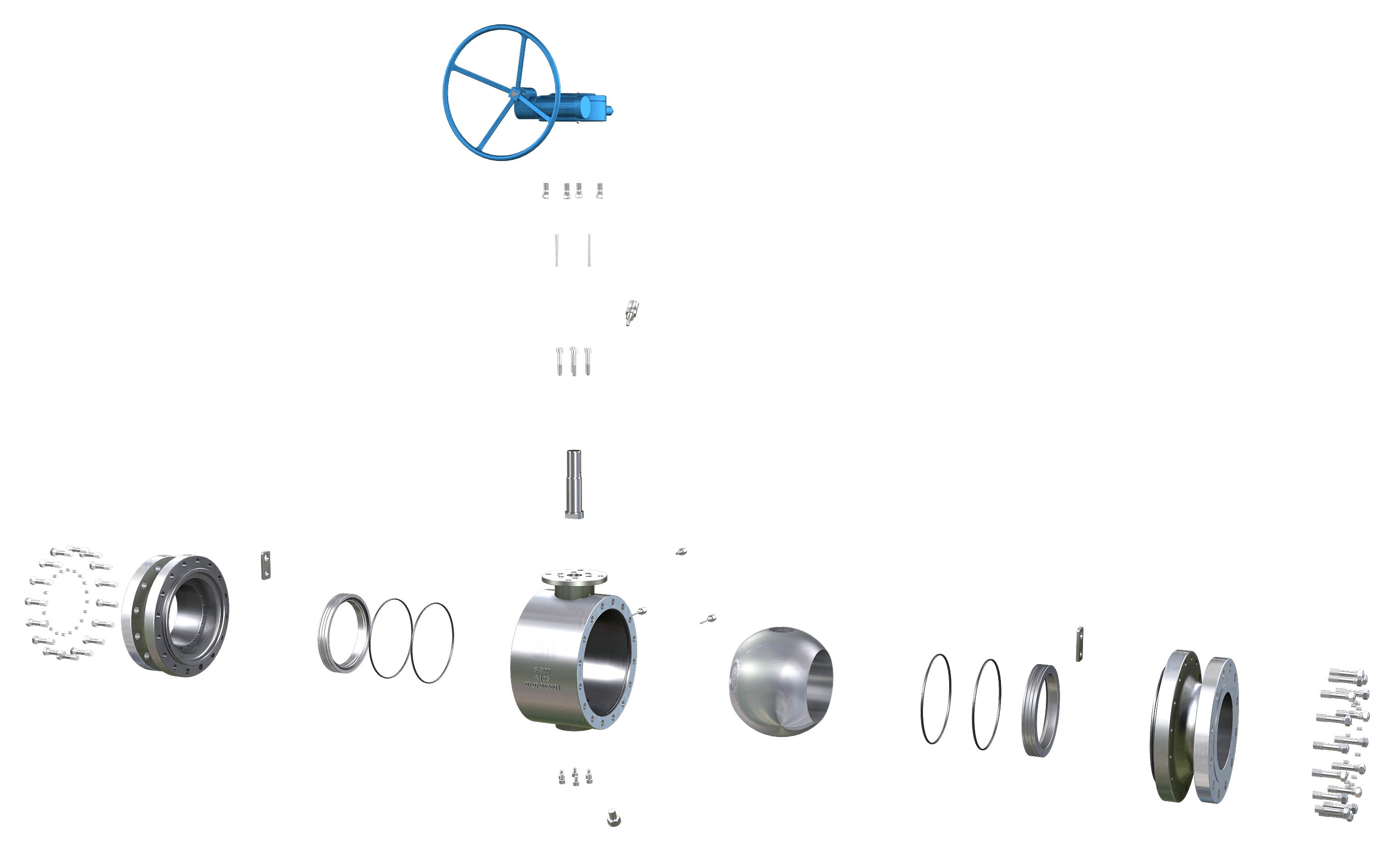

主要零件材質
| 序號 | 材料名稱 | 碳鋼 | 不銹鋼 | |||
| 1 | 閥體 | A105 | F304 | F304L | F316 | F316L |
| 2 | 球 | SS304 | SS304L | SS316 | SS316L | |
| 3 | 閥桿 | SS304 | SS304L | SS316 | SS316L | |
| 4 | 密封圈 | PTFE、RPTFE | ||||
| 5 | 墊片 | O型圈, PTFE, 金屬墊片 | ||||
| 6 | 填料 | PTFE, 金屬墊片 | ||||
| 7 | 止推墊片 | PTFE | ||||
| 8 | 定位片 | A283D, 不銹鋼 | ||||
| 9 | 手柄 | A283D, 不銹鋼 | ||||
| 10 | 薄型螺母 | 不銹鋼 | ||||
| 11 | 定位銷 | 不銹鋼 | ||||
| 12 | 螺母 | A194-2H | A194-8 | A194-8M | ||
| 13 | 螺栓 | A193-B7 | A193-B8 | A193-B8M | ||
三片式鍛鋼球閥
不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
