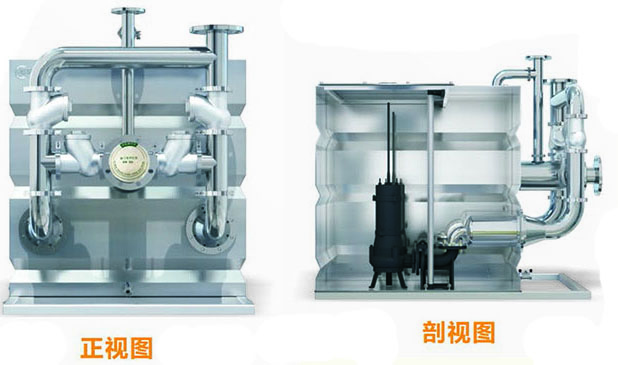

點擊圖片放大產品概述：
WT-A外置污水提升設備裝置是一個高度集成的污水排放系統。由污水泵、集水箱、管道、閥門、液位計和電氣控制裝置組成。它是通過集水箱收集低于下水道液位的或遠離市政排污管網的污水管和衛生設施排放的廢污水，并將其提升和泵送至城市排污系統中箱體上有多種接口選擇，垂直接口、水平接口，連接水泵、污水進水管、通風管及并聯集水箱。
隨著社會的繁榮發展，各種地下建筑物的建設也日益增多，然而與之相配套的污水提升設施卻顯得相對滯后，目前普遍采用地下開挖污水池的傳統做法，異味外溢、蚊蠅細菌滋生等問題是不可避免的，與國家倡導建設環保型社會極不相稱。WT-A管外置型不銹鋼污水提升設備采用管路外置式結構設計，密閉式箱體及管路選用具備抗外力性能較好的SUS304不銹鋼材質，全流道進、出水管路加裝有不銹鋼快裝式球形止回閥，杜絕回流，卡阻現象，配置國際品牌排污泵，PLC智能控制系統可實現設備交替工作，是一款節能壞保的一體化污水提升設備。
產品特點：
1、采用臥式固液分、反沖裝置，免結護、免清掏；
2、設計采用密閉式箱式一體化結構，箱體自帶檢修 口，節約空間，無異味、超靜昔，選用SUS304不銹鋼材 質，穩定定耐用；
3、水錄，選配國際品牌無堵塞葉輪，雙泵可自動交替運行，互為備用，雜質粉碎化處理，無堵塞，節能；
4、液位檢測器，采用316不銹鋼電極控制水泵的啟、停，反應靈敏，防腐耐用；
5、全流逋設計，進、出水管路加裝有不銹鋼快裝式球形止回閥，杜絕回流、卡阻現象；
6、智能化控制系統，PLC智能控制系統，可遠程監控，兼頰手動、自動功能，具有缺相、過載、水泵防銹磁等保護功能，確保無溢流。
安裝條件：
1、環境溫度：介質溫度不超過40°C ,即時溫度不高于60°C ;
2、相對濕度：0°（不結冰）-40°C相對濕度20%-90%且工作環境中無腐蝕性和易燃易爆液體；
3、供電電源：電源頻率為50±５HZ,電壓默認為三相交流380V±10%,帶"D"為220V兩相交流電壓；
4、海拔高度：正常工況1000m以下，調節控制元件可實現其他工況要求；
5、安裝環境：安裝地點無導電或易燃粉塵，無腐蝕金屬及破壞絕緣的氣體或其他介質。
故障排除：
|
序號 |
故障內容 |
故障分析 |
解決方法 |
|
1 |
跳閘、跳空開 |
電機負載大，嚴重過流 |
關出水閥門，增加阻力 |
|
線路破損，造成短路 |
檢查線路 |
||
|
電機短路 |
更換電機 |
||
|
2 |
電機噪音大 |
軸承缺油 |
加黃油 |
|
超負載運行 |
關小出水閥門，增加阻力 |
||
|
電機反轉 |
調整電機線 |
||
|
3 |
電機運轉，不出水 |
電機反轉 |
調整電機線 |
|
水泵堵塞 |
清理水泵 |
||
|
止回閥打不開 |
檢修止回閥 |
||
|
4 |
電機運轉，水箱內翻水花，但不出水 |
止回閥封閉不嚴 |
更換止回閥 |
|
水泵與分離器連接漏水 |
緊固連接位 |
||
|
分離器密封不嚴 |
檢查分離器，更換密封墊 |
||
|
5 |
手動、自動都發無法啟動 |
控制柜短路 |
檢查，并修復 |
|
零線斷開 |
檢查零線 |
||
|
保險絲保護 |
檢查輸出線路是否短路 |
||
|
故障保護 |
水泵過載，關出水閥門 |
||
|
進線缺相 |
檢查電源進線 |
WT-A管外置不銹鋼污水提升設備：
|
序號 |
設備型號 |
設備排污量 |
揚程 |
單泵功率 |
有效容積 |
|
|
M3/h |
L/s |
M |
kw |
L |
||
|
1 |
WT-A/10-18-1.5 |
10 |
2.8 |
18 |
1.5 |
1100 |
|
2 |
WT-A/10-25-2.2 |
10 |
2.8 |
25 |
2.2 |
1100 |
|
3 |
WT-A/10-33-3.0 |
10 |
2.8 |
33 |
3 |
1100 |
|
4 |
WT-A/15-16-1.5 |
15 |
4.2 |
16 |
1.5 |
1100 |
|
5 |
WT-A/15-22-2.2 |
15 |
4.2 |
22 |
2.2 |
1100 |
|
6 |
WT-A/15-30-3.0 |
15 |
4.2 |
30 |
3 |
1100 |
|
7 |
WT-A/20-10-1.5 |
20 |
5.6 |
10 |
1.5 |
1100 |
|
8 |
WT-A/20-16-2.2 |
20 |
5.6 |
16 |
2.2 |
1100 |
|
9 |
WT-A/20-20-3.0 |
20 |
5.6 |
20 |
3 |
1100 |
|
10 |
WT-A/20-28-4.0 |
20 |
5.6 |
28 |
4 |
1100 |
|
11 |
WT-A/20-35-5.5 |
20 |
5.6 |
35 |
5.5 |
1100 |
|
12 |
WT-A/30-10-2.2 |
30 |
8.3 |
10 |
2.2 |
1100 |
|
13 |
WT-A/30-15-3.0 |
30 |
8.3 |
15 |
3 |
1100 |
|
14 |
WT-A/30-22-4.0 |
30 |
8.3 |
22 |
4 |
1100 |
|
15 |
WT-A/30-30-5.5 |
30 |
8.3 |
30 |
5.5 |
1100 |
|
16 |
WT-A/40-33-7.5 |
40 |
11.1 |
33 |
7.5 |
1340 |
|
17 |
WT-A/45-8-2.2 |
45 |
12.5 |
8 |
2.2 |
1340 |
|
18 |
WT-A/45-12-3.0 |
45 |
12.5 |
12 |
3 |
1340 |
|
19 |
WT-A/45-16-4.0 |
45 |
12.5 |
16 |
4 |
1340 |
|
20 |
WT-A/45-22-5.5 |
45 |
12.5 |
22 |
5.5 |
1340 |
|
21 |
WT-A/50-8-2.2 |
50 |
13.9 |
8 |
2.2 |
1340 |
|
22 |
WT-A/50-10-3.0 |
50 |
13.9 |
10 |
3 |
1340 |
|
23 |
WT-A/50-15-4.0 |
50 |
13.9 |
15 |
4 |
1340 |
|
24 |
WT-A/50-20-5.5 |
50 |
13.9 |
20 |
5.5 |
1340 |
|
25 |
WT-A/50-25-7.5 |
50 |
13.9 |
25 |
7.5 |
1340 |
|
26 |
WT-A/75-6-2.2 |
75 |
20.8 |
6 |
2.2 |
1340 |
|
27 |
WT-A/75-8-3.0 |
75 |
20.8 |
8 |
3 |
1340 |
|
28 |
WT-A/75-10-4.0 |
75 |
20.8 |
10 |
4 |
1340 |
|
29 |
WT-A/75-16-5.5 |
75 |
20.8 |
16 |
5.5 |
1340 |
|
30 |
WT-A/75-21-7.5 |
75 |
20.8 |
21 |
7.5 |
1340 |
WT-A管外置污水提升設備適用于商業綜合體、地鐵、超市、醫院、會館等地下衛生間，污水量和雜物量較多的場所，具有全自動隔離雜物、自動強排提升、智能控制系統等功能，可以滿足連續排出大量污水和雜物的要求。
