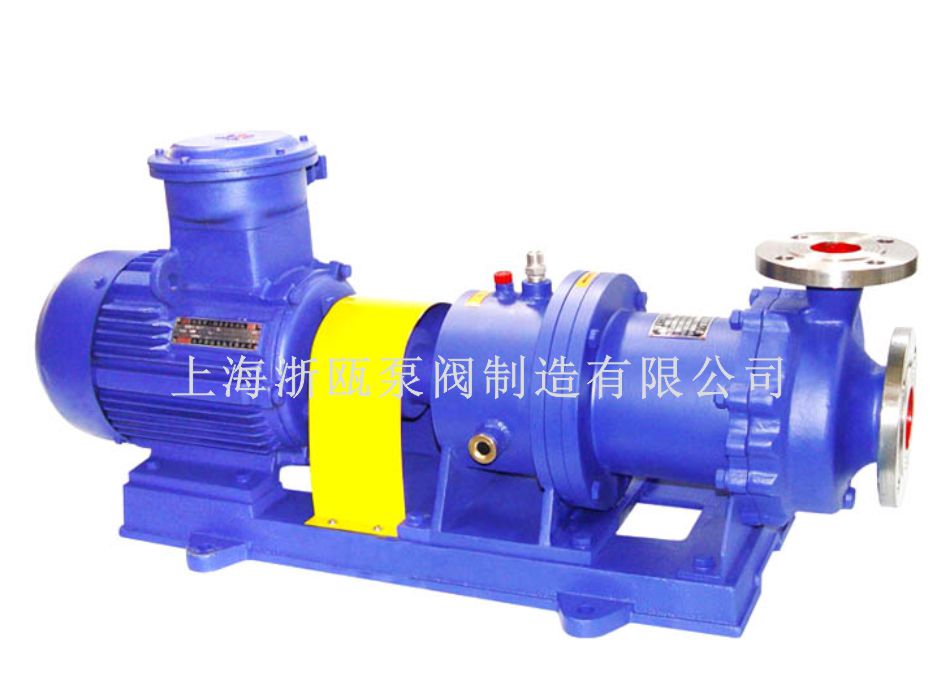

點擊圖片放大產品概述
CQB-G型不銹鋼高溫保溫磁力泵（簡稱磁力泵），保溫型磁力驅動泵是靠永磁鋼相互作用傳動，以靜密封代替動密封的一種新型泵種。該泵結構緊湊，外形美觀，體積小，噪聲低，運行可靠，使用維修方便。
CQB-G型不銹鋼保溫磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用縱方便。廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套特別是易漏、易爆、易烯液體的抽送，選用此泵則更為理想。
產品特點

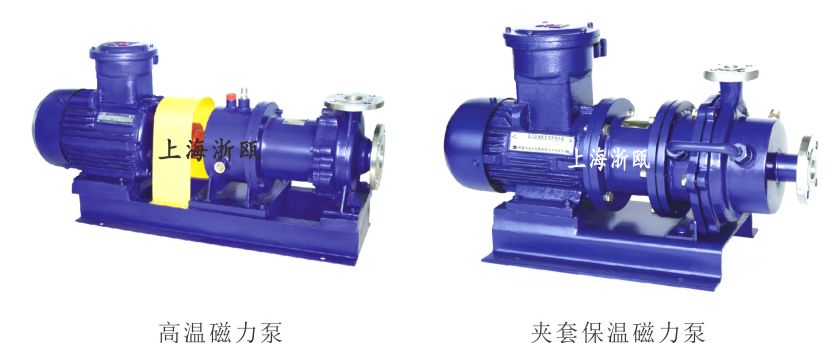

夾套保溫磁力泵磁材采用強磁耐高溫材料,確保足夠的磁傳力矩;隔離套設計成不等截面結枃,較等截面筒型隔離套的渦流損失減少1/2;采用獨特設計的新型保溫箱結構,保證了介質在輸送過程中不會冷凝,同時溫度過高時,保溫箱中可通入冷卻水,帶走過多的熱量,可以有效的保證電機和磁鋼的正常運轉;采用流體動力潤滑軸承,比原有磁力泵的同心圓式軸承運轉更可靠,壽命更長;采用新型的保溫結構,確保介質在運轉過程中不會結晶;可以根據用戶要求配備斷流自動停車裝置,以避免泵的干運轉。由于夾套保溫磁力泵采用了以上的新技術,使該泵在輸送高溫介質時具有更高的可靠性和更長的使用壽命。

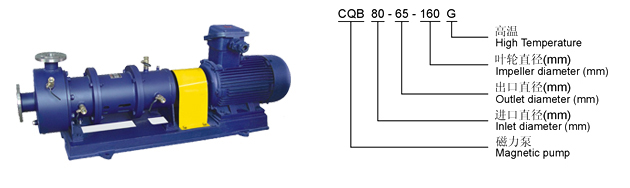

160-葉輪直徑
CQB-G型高溫保溫磁力泵性能參數：
|
型??? 號
|
口徑
|
流量
(m3/h) |
揚程
|
氣蝕余糧 |
電機功率
KW |
轉速
(r/min) |
電壓
(V) |
|
|
進口
|
出口
|
|||||||
|
CQB32-20-125G
|
32
|
20
|
3.2
|
20
|
4.5
|
1.5
|
2900
|
380
|
|
CQB32-20-160G
|
32
|
4.5
|
2.2
|
2900
|
380
|
|||
|
CQB40-25-125G
|
40
|
25
|
6.3
|
20
|
4.5
|
2.2
|
2900
|
380
|
|
CQB40-25-160G
|
32
|
4.5
|
3
|
2900
|
380
|
|||
|
CQB40-25-200G
|
50
|
4.5
|
5.5
|
2900
|
380
|
|||
|
CQB50-32-125G
|
50
|
32
|
12.5
|
20
|
4.0
|
3
|
2900
|
380
|
|
CQB50-32-160G
|
32
|
4.0
|
4
|
2900
|
380
|
|||
|
CQB50-32-200G
|
50
|
4.0
|
7.5
|
2900
|
380
|
|||
|
CQB50-32-250G
|
80
|
4.0
|
15
|
2900
|
380
|
|||
|
CQB65-50-125G
|
65
|
50
|
25
|
20
|
4.0
|
5.5
|
2900
|
380
|
|
CQB65-50-160G
|
32
|
4.0
|
7.5
|
2900
|
380
|
|||
|
CQB65-40-200G
|
40
|
50
|
4.0
|
15
|
2900
|
380
|
||
|
CQB65-40-250G
|
80
|
4.0
|
22
|
2900
|
380
|
|||
|
CQB80-65-125G
|
80
|
65
|
50
|
20
|
3.5
|
7.5
|
2900
|
380
|
|
CQB80-65-160G
|
32
|
3.5
|
15
|
2900
|
380
|
|||
|
CQB80-50-200G
|
50
|
50
|
3.5
|
22
|
2900
|
380
|
||
|
CQB80-50-250G
|
80
|
3.5
|
37
|
2900
|
380
|
|||
|
CQB100-80-125G
|
100
|
80
|
100
|
20
|
3.2
|
15
|
2900
|
380
|
|
CQB100-80-160G
|
32
|
3.2
|
22
|
2900
|
380
|
|||
|
CQB100-65-200G
|
65
|
50
|
3.2
|
37
|
2900
|
380
|
||
|
CQB100-65-250G
|
80
|
3.2
|
55
|
2900
|
380
|
|||
CQB-G高溫磁力泵廣泛應用與石油、化工、冶金、食品、水處理、國防、制藥、電鍍、環保等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1.6MPA，溫度不超過100度，密度不大雨1600KG/M，粘度不大于30的不含硬顆粒和纖維的液體。
CQB-G型不銹鋼高溫保溫磁力泵故障排查：
|
故障現象 |
原因分析 |
排除方法 |
|
泵不出水 |
1、?水泵反轉 2、?進水管漏氣 3、?泵腔儲水不足 4、?電壓太高、啟動時聯軸器打滑 5、?吸程太高 6、?閥門沒有打開 |
1、?調整電機旋轉方向 2、?杜絕漏氣 3、?增加儲水量 4、?調整電壓 5、?降低泵安裝位置 6、?校正或改變閥門 |
|
流量不足 |
1、?吸入管徑大小或堵塞 2、?葉輪流道阻塞 3、?揚程過高 4、?轉速不夠 |
1、?調換或清洗進水管 2、?清洗葉輪 3、?開大出水閥 4、?恢復額定轉速 |
|
揚程過低 |
1、?流量過大 2、?轉速太低 |
1、?關小出水閥 2、?恢復額定轉速 |
|
澡音太大 |
1、?泵軸嚴重磨損 2、?軸承嚴重磨損 3、?外磁鋼或內磁鋼與隔離套接觸 4、?密封環與葉輪研磨 5、?冷卻箱內滾動軸承磨損 |
1、?更換泵軸 2、?更換軸承 3、?拆除泵頭重新組裝 4、?更換止推環、密封環 5、?更換滾動軸承 |
|
漏液 |
1、Ｏ型密封圈損壞 |
1、?更換Ｏ型密封圈 |
