點擊圖片放大FB型氟塑料合金自吸泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

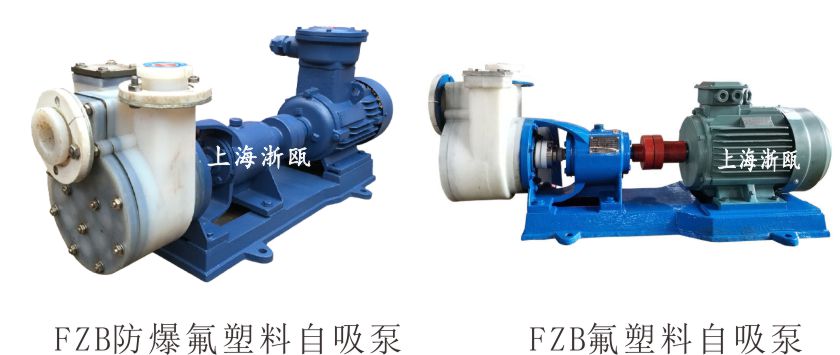

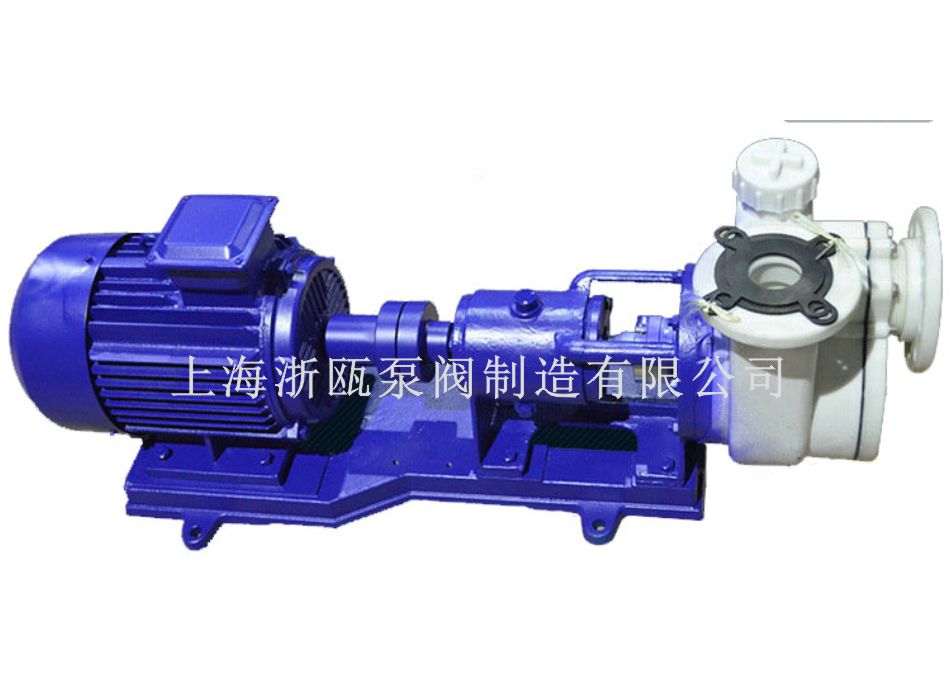

FZB系列氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該自吸泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
FZB型氟塑料自吸泵技術參數：
流量：1.5～60m3h；
揚程：15～50m；
轉速：2900rmin；
功率：1.5～15KW；
進口直徑：25～80mm；
適用溫度：-20℃～120℃。

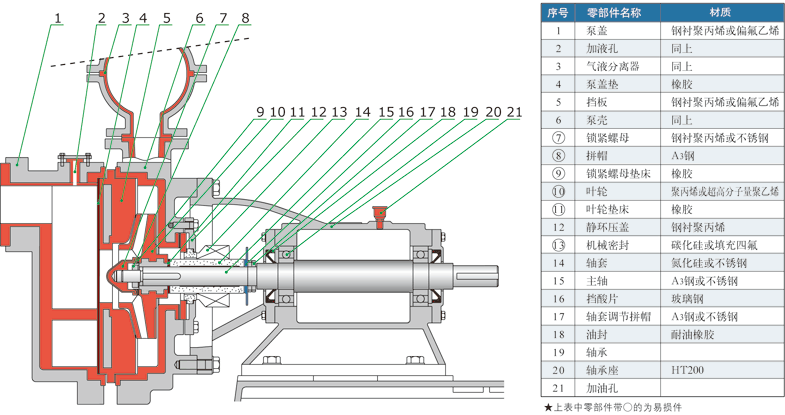

FZB氟塑料自吸泵結構說明
FZB自吸泵由泵體葉輪合蓋密封件支架泵軸邊軸器吊緊螺栓螺母底板組成。
1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、合蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為好鋼精加工后外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，軸根與 葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
FSB氟塑料自吸泵性能參數：
|
型號 |
流量(m3/h) |
揚程 |
進口 |
出口 |
功率 |
轉速(r/min) |
效率(%) |
自吸高度 |
自吸時間 |
|
25FZB-20 |
1.6 |
20 |
Φ25 |
Φ25 |
2.2 |
2900 |
20 |
1.5 |
150 |
|
32FZB-20 |
3.2 |
20 |
Φ32 |
Φ25 |
2.2 |
2900 |
30 |
1.5 |
150 |
|
40FZB-20 |
6.3 |
20 |
Φ40 |
Φ32 |
2.2 |
2900 |
42 |
3 |
150 |
|
50FZB-20 |
12.5 |
20 |
Φ50 |
Φ32 |
2.2 |
2900 |
42 |
3 |
150 |
|
50FZB-30 |
12.5 |
30 |
Φ50 |
Φ50 |
4 |
2900 |
48 |
3 |
180 |
|
65FZB-30 |
25 |
30 |
Φ65 |
Φ50 |
7.5 |
2900 |
55 |
3 |
180 |
|
80FZB-30 |
50 |
30 |
Φ80 |
Φ65 |
11 |
2900 |
58 |
3 |
180 |
|
50FZB-45 |
12.5 |
45 |
Φ50 |
Φ32 |
7.5 |
2900 |
35 |
3 |
200 |
|
65FZB-45 |
25 |
45 |
Φ65 |
Φ40 |
11 |
2900 |
42 |
3 |
200 |
|
80FZB-45 |
50 |
45 |
Φ80 |
Φ65 |
15 |
2900 |
53 |
3 |
200 |
|
100FZB-45 |
100 |
45 |
Φ100 |
Φ80 |
30 |
2900 |
55 |
3 |
250 |
|
100FZB-32 |
100 |
32 |
Φ100 |
Φ80 |
18.5 |
2900 |
48 |
3 |
250 |
FZB氟塑料自吸泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，F(xiàn)ZB氟塑料自吸泵的用途極為廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。
