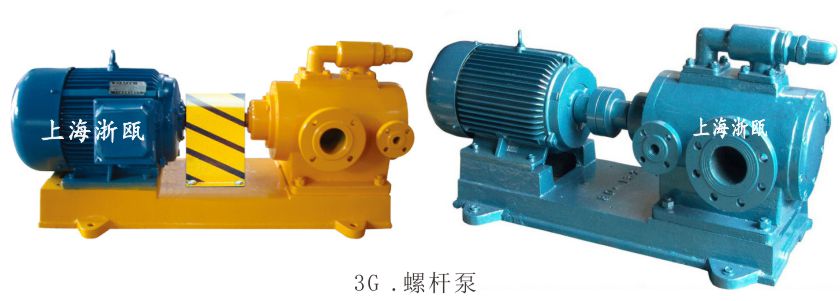

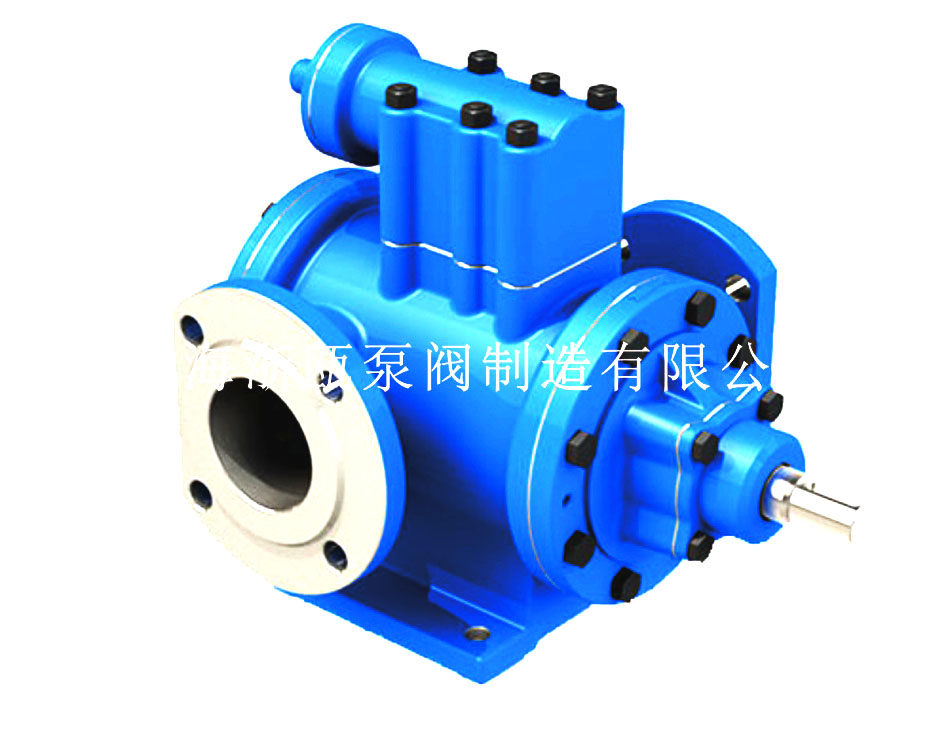

點擊圖片放大3G系列三螺桿泵簡介：
三螺桿泵是按國家標準GB10887-89設計、制造。三螺桿泵是一種轉子式容積泵，主要是利用螺桿嚙合的原理，依靠旋轉的螺桿在泵套內相互嚙合，把被輸送的介質封閉在嚙合腔內，沿螺桿軸向連續勻速地推至排出口，為系統提供穩定的壓力。三螺桿泵適用于輸送各種無腐蝕性油類及類似油和潤滑性液體。輸送液體的粘度范圍一般為3.0～760mm2/S(1.2～100°E)，高粘度介質可通過加溫降粘后輸送。其溫度一般不超過350℃。
3G系列三螺桿泵包括3G通用型，3GC船用型及特殊型。三螺桿泵是轉子式窖泵，由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在三螺桿泵的進出口之間形成數級動密封腔室，這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸送液體逐漸升壓，從而形成一個連續，平穩，軸向移動的壓力液體。
3G系列三螺桿泵所輸液體為各種不含固體顆粒.
3G系列三螺桿泵優點
1、三螺桿泵輸送介質為直線連續輸送、無攪拌、無脈動。
2、三螺桿泵振動小，噪音低。
3、三螺桿泵壓力高、效率高。
4、三螺桿泵結構簡單、拆裝方便。
5、三螺桿泵體積小，重量輕。
6、三螺桿泵磨損輕微，壽命長。
7、三螺桿泵廣泛應用于石油、化纖、冶金、機械、電力、機床、船舶、玻璃、公路等各行各業。
8、三螺桿泵適用于輸送燃料油、潤滑油、液壓油、原油、瀝青及其他類似油的潤滑性液體。
9、三螺桿泵在工業領域作潤滑泵，在液壓系統中作液壓泵，在燃油系統中作輸送及增壓泵;在輸油系統中作輸送及加油泵。
10.流量范圍0.2~600m3/n工作壓力可達6.3MPa。三螺桿泵是按國家標準GB10887-89設計、制造。三螺桿泵是一種轉子式容積泵，主要是利用螺桿嚙合的原理，依靠旋轉的螺桿在泵套內相互嚙合，把被輸送的介質封閉在嚙合腔內。
一般采用機械密封。三螺桿泵通過爪型聯軸器由電動機驅動。從主軸外伸端向泵年，為順時針旋轉。
三螺桿泵主、從螺桿16MnCrS5,40Cr,45,38CrMoALA
三螺桿泵泵體：HT200,QT450-10,ZCuSn10Pl,ZG270-500
3G系列三螺桿泵包括3G、3GR、3Gr、3GN、3GW。
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
適于輸送各種不含硬固體顆粒、無腐蝕油類及類似油的潤滑性液體
（1）潤滑用：大型原動機的軸承潤滑（軋鋼機、電動機、鼓風機、汽輪機、燃汽機等），高速回轉體的潤滑。
（2）噴燃用：燃料油的噴射（重油、渣油、焦油、輕油、-3、-4橡膠油等）如煉鋼、窯爐、燃燒器等。
（3）輸送用：各種潤滑油、燃料油、瀝青及瀝青庫、瀝青拌和機、公路應用瀝青等。
|
系列代號 |
主要用途 | 性能范圍 | |
| 流量 m3/h | 壓力 MPa | ||
| 3G | 輸送3-20oE潤滑油,溫度≤80℃,Lub oil visc3-20oE;temp≤80℃ | 0.6-570 | 2.5 |
| 3GR | 輸送3-50oE重質燃油，溫度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃ | 0.6-570 | 2.5 |
| 3GR | 輸送1.2-5oE輕質燃油,溫度≤120℃,Light feul oil visc1.2-5oE;temp≤120℃ | 0.6-570 | 1.6 |
| 3GW | 輸送高溫加熱燃油,溫度≤150℃,High temp feul heated oil;temp≤150℃ | 0.6-363 | 1.6 |
| 3GN | 輸送100oE高粘度油料,溫度≤80℃,High visc oil 100oE;temp≤80℃ | 0.6-636 | 2.5 |
